本文介绍了MEMS器件切割道如何设计。
切割道(Scribe Line)是指晶圆上分隔各个管芯(Die)的狭窄通道,是连接前道制造与后道封装的关键过渡区域。在MEMS设计中,其作用远超IC中单纯的划片分割功能:它不仅是晶圆分离的预定路径,更是集成了对准标记、工艺监控图形、电学测试焊盘以及牺牲层释放孔的复合功能区。特别是对于MEMS特有的体硅刻蚀与晶圆键合工艺,切割道内的监控图形直接关系到刻蚀深度的控制精度,而合理的释放通道设计则是确保可动结构不被残留牺牲层粘连的前提。因此,切割道的布局直接决定了器件的良率与长期可靠性。
划片后的切割道
以典型的硅玻键合压力传感器为例,其切割道宽度通常设定在120-150μm。由于玻璃与硅的热膨胀系数差异,划片应力极易导致玻璃层崩边或裂纹延伸至敏感膜区,边缘需距离敏感膜边缘至少50μm以上。对于加速度计和陀螺仪这类带有帽盖(Cap)结构的器件,切割道设计面临空腔保护难题。这类器件通常采用硅-硅键合形成密闭腔体,划片时的冷却液和微粒一旦进入腔体,将导致可动结构卡死。设计时应严格控制切割道与腔体的间距,一般保持在80-100μm。气体传感器核心为悬空悬臂梁脆弱结构,抗机械冲击与应力能力极差,切割道宽度建议设置80–120μm,最大程度规避划片应力导致的梁体断裂、形变失效。从晶圆厚度来看,MEMS晶圆厚度集中在200–700μm,厚硅晶圆切割应力更强,需对应拓宽切割道、优化边缘结构。

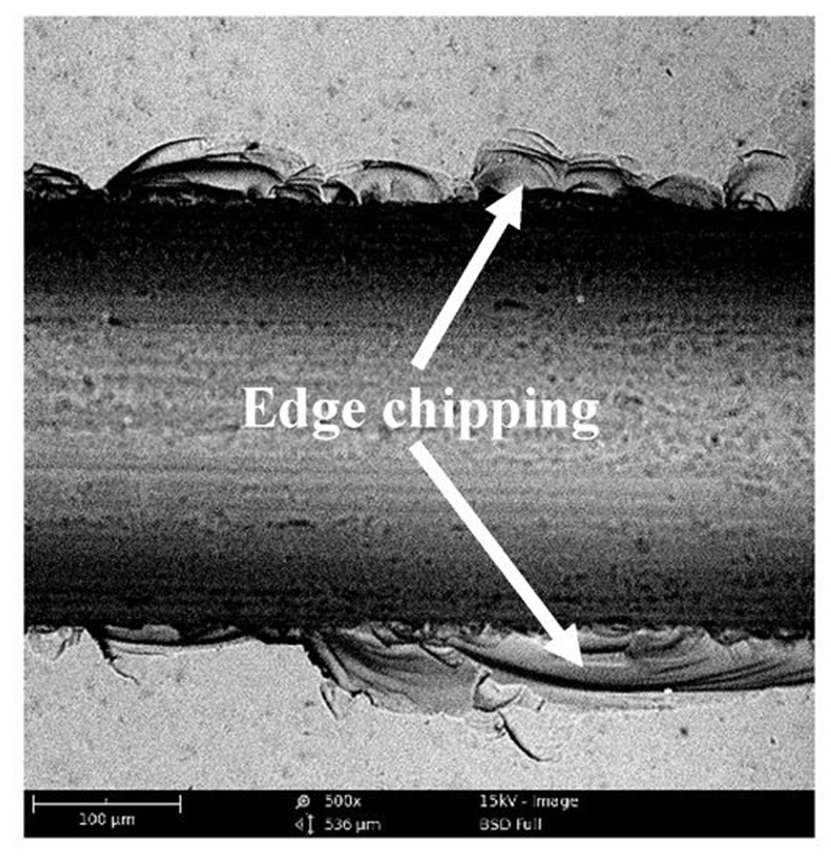

切割道崩边SEM
在尺寸规划上,MEMS切割道普遍宽于IC。普通MEMS器件切割道宽度建议为40-80μm,但针对上述复杂结构,推荐加宽至100-150μm。划片方式决定下限:机械刀片划片需考虑20-30μm的崩边损伤,激光划片虽可将宽度压缩至60-80μm,但需评估热效应影响。硅片厚度亦是关键变量,对于厚度超过400μm的晶圆,为保证划片刀的稳定性和切透率,切割道宽度应适当增加。

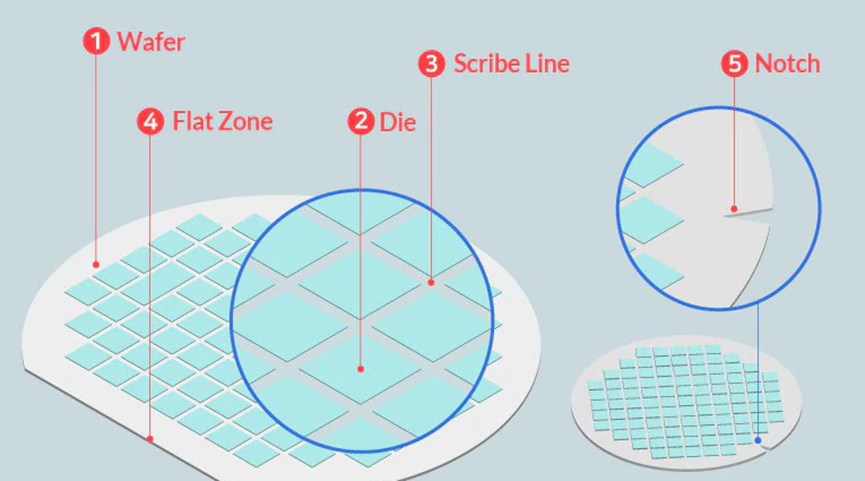

晶圆上不同部位的命名
综上所述,MEMS切割道设计需遵循结构避让、应力隔离、腔体防护三大原则。设计者必须结合具体的器件结构(如压力传感器的膜、加速度计的盖、气体传感器的梁)和工艺条件(键合类型、硅片厚度、划片方式)进行综合考虑,才能确保器件在分离过程中的高良率与高可靠性。
