玻璃基板在MEMS中扮演哪些角色

本文介绍了玻璃基板在MEMS的四种角色。

最近Corning、Intel、三星在先进封装玻璃基板和TGV上砸的弹药不少，行业文章一半以上在谈"玻璃替代有机载板做 2.5D/3D"。但往前翻一层，MEMS 才是玻璃基板老用户——硅-玻璃阳极键合这条工艺线跑了三十多年，是惯性传感器和压力传感器产线的标配。下面把玻璃基板在MEMS里的几个角色拆开看。

第一个角色：阳极键合做真空/惰性密封腔。硅和硼硅酸玻璃在300–400℃、加高压直流下，玻璃里Na⁺被驱离界面、O²⁻与Si反应生成Si-O共价键，形成原子级气密。这个方案之所以在MEMS里绕不开，是因为很多可动结构（谐振梁、电容极板）必须在低真空里跑才能Q值够高。最典型的就是谐振式MEMS压力传感器：SOI做H型谐振梁和压力敏感膜，Pyrex玻璃片上先精密加工空腔和电连通孔，再阳极键合把谐振梁封进真空参考腔，差分灵敏度能做和线性相关系数才能优化。早年的圆片级加速度计也是同一路数——敏感单元键合到带固定电容极板Pyrex上，再键合第二层Pyrex封成干燥惰性气氛，省掉涂覆-划片-去胶那套老流程 。

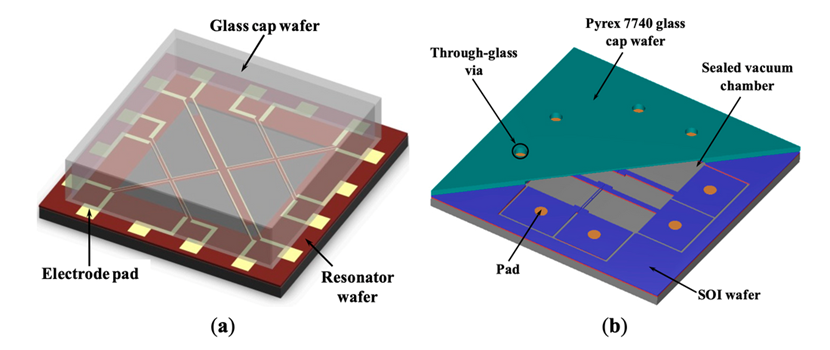

谐振式压力传感器

第二个角色：光学器件。玻璃广谱透光是硅比不了的，微测辐射热计（microbolometer）焦平面阵列就吃这个。美国Obsidian Sensors的LAMP平台直接在大面积玻璃衬底上做表面微加工，集成LTPS TFT做Readout，玻璃既是衬底又是红外透窗，还能复用平板显示产线的设备摊成本，已经做SVGA规格的量产验证 。另一条路是车载LiDAR微镜MEMS、AR 光栅光阀均以玻璃为基底，基板既承载微镜驱动电极，又作为透光通路，无界面反射损耗。

第三个角色：单片微结构化微流控和气体传感。硼硅酸玻璃耐HF、耐强碱，生物兼容，DNA 测序和POCT微流控芯片基本离不开它。更往前走一步的是今年麦姆斯咨询《新型玻璃基MEMS气体传感器，实现室温高灵敏氢气检测》那篇玻璃基MEMS 氢传感器：用激光诱导选择性湿法刻蚀，在单片玻璃晶圆里一体化做出高深宽比通孔和同心双腔，悬空敏感膜上做Pt/NCS叉指电极，省掉传统多片键合。双腔把热传导路径掐断，同样驱动下敏感区温度比平面结构高~10℃，室温氢气灵敏度直接抬一个数量级 。这条"玻璃本身当功能结构而不是只当盖子"的路线，这两年项目在变多。

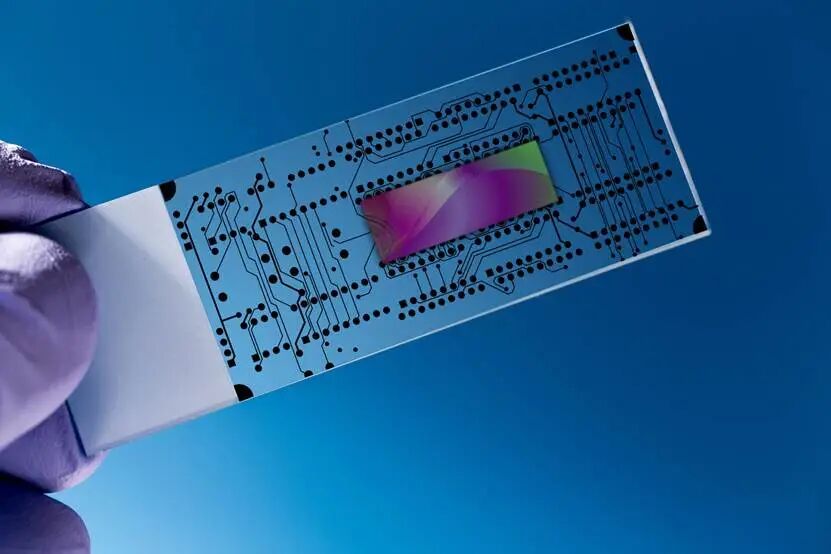

玻璃基微流道

第四个角色：TGV互连和圆片级封装载体。玻璃介电常数比硅低、寄生电容小，RF/MEMS 陀螺这类高频或低损耗场景TGV比TSV划算。有团队用激光钻TGV+阳极键合+通孔侧壁 e-beam蒸金属，封过环形MEMS陀螺和梳状加速度计，加吸气剂的陀螺两年以上真空稳在 1 Pa以下 。

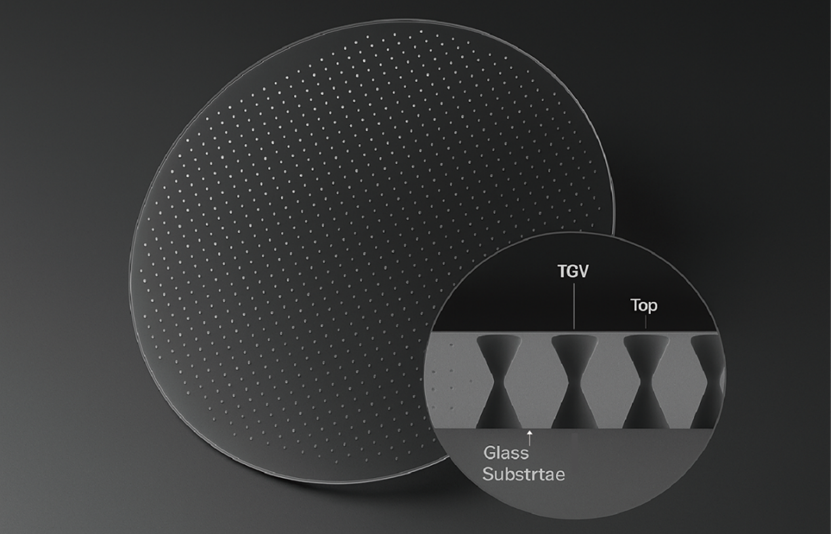

TGV玻璃晶圆
