MEMS设计中有Design Rule吗？

本文主要讲述MEMS设计中有Design Rule。

做IC设计的人都熟悉DRC（设计规则检查），一套设计规则核心围绕平面图形展开，同工艺节点下不同代工厂的差异往往有限。但换到MEMS领域，很多刚入门的工程师会发现，这里的设计规则完全是另一套逻辑——它不仅管平面尺寸，还要约束三维形貌、力学性能、释放工艺甚至封装兼容性，复杂度和特殊性都远超常规集成电路。

IC的设计规则核心是保证光刻、刻蚀后的图形保真与电学连通，本质是平面工艺的几何约束。MEMS则不同，它是用半导体工艺制造三维机械结构，自带可动部件、多层异质材料，还要经历牺牲层释放、深刻蚀、晶圆键合等特殊工序。这就决定了MEMS的设计规则必须覆盖工艺全流程的边界，通用性极弱：表面微加工、体微加工、SOI工艺各有各的规则，不同代工厂、不同产品平台之间，几乎没有可直接复用的标准。

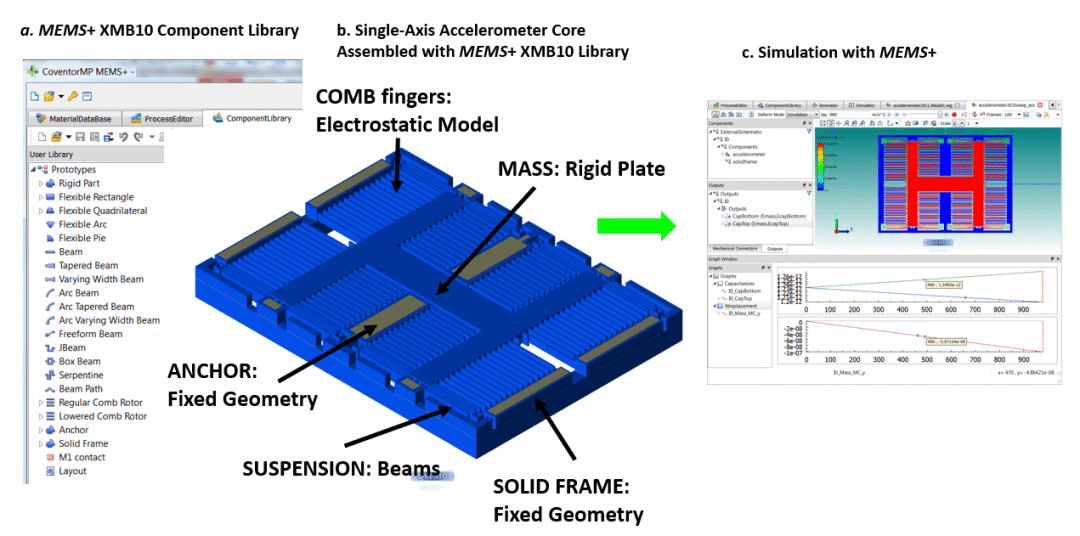

加速度计仿真设计

最基础的平面几何规则大家并不陌生，各层最小线宽、线间距、套刻精度、接触孔尺寸与包围要求，这部分和IC逻辑同源，也是DRC最常检查的内容。但真正拉开MEMS与IC差距的，是微加工工艺专属的约束。

比如表面微加工工艺里，牺牲层释放孔的尺寸和分布间距有严格上限，间距过大就会出现释放不彻底；悬空结构的最大跨度也有明确限制，超出范围后释放时极易发生衬底粘附，也就是行业常说的stiction失效。如果是体微加工路线，约束就更多：干法深刻蚀有明确的深宽比上限，主流工艺多在10:1到20:1之间，腔体深度、最小开口尺寸都要受这个比例制约；湿法各向异性腐蚀还要考虑晶向特性带来的凸角削蚀，必须在设计时提前加入补偿图形。

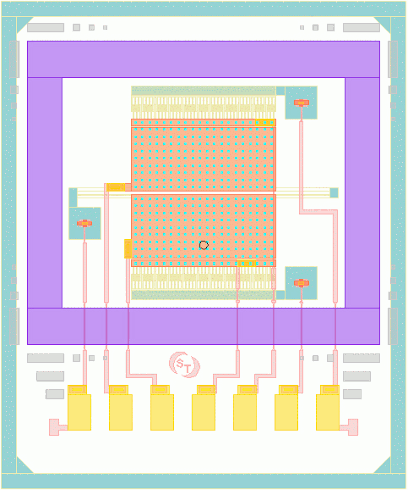

MEMS器件layout版图

除了能不能做出来，还要保证做出来能用，这就有了机械与可靠性维度的设计规则。梳齿电极、质量块之间的最小间隙，既要防止加工时发生粘连，也要避免工作中碰撞短路；弹簧梁的宽度、长宽比、转角弧度都有规范，防止应力集中导致断裂；防粘附的支撑凸点（dimple）的尺寸、分布间距也有明确要求。多层薄膜堆叠的结构，还会有厚度比例约束，核心是控制应力匹配，避免结构释放后出现严重翘曲。

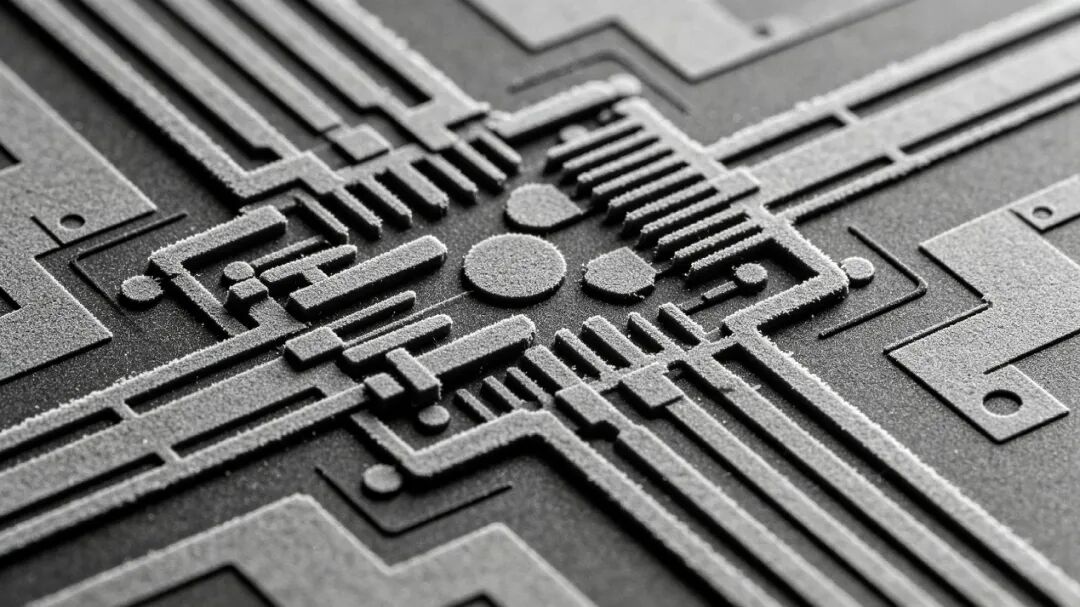

MEMS器件表面结构

除此之外，层间台阶覆盖、异质材料接触兼容、划片槽禁布区、晶圆键合密封环、焊盘布局等，也都是MEMS设计规则的组成部分。

这些规则通常会随代工厂的PDK一同发布，配套对应的DRC检查文件。商用产线的规则针对性更强，压力传感器、惯性器件、射频MEMS、压电MEMS各有专属的规则体系，很多代工厂还会同步给出设计指南，包含良率优化、应力设计等软性建议，这部分对器件最终性能的影响，往往不比硬性规则小。

说到底，MEMS设计规则是工艺能力与设计需求之间的桥梁。做MEMS设计不能只盯着功能仿真，更要吃透对应工艺的规则边界——很多时候器件做不出来、良率上不去，问题恰恰出在对设计规则的理解不够深入。
