MEMS制程全流程梳理：从裸晶圆到微结构芯片完整工序

本文介绍了MEMS制程全流程。

提到芯片，大多数人首先想到的是CPU、存储这类集成电路芯片。但在我们身边，还有一类看不见却无处不在的芯片——MEMS微机电系统芯片。

手机里的陀螺仪、加速度计、麦克风，智能汽车的压力传感器、惯性导航元件，投影仪的微镜阵列，甚至医疗设备的微型传感探头，核心都是MEMS芯片。

和传统IC芯片只做电路加工不同，MEMS芯片的核心是在晶圆上制造微米级、三维立体的机械结构，既能通电工作，又能实现震动、感应、形变、位移等机械动作，这也是它的制程比普通芯片更特殊、更复杂的原因。

很多入门从业者和电子爱好者，容易被MEMS繁多的工艺名词绕晕：抛光、镀膜、光刻、刻蚀、键合、释放、封装……各个工序环环相扣，稍有偏差就会导致微结构失效。

今天我们就从零开始，完整梳理裸晶圆到成品微结构芯片的全流程，拆解每一步工序的作用和逻辑，彻底搞懂MEMS制造的底层逻辑。

一、MEMS整体工艺流程总览：一套循环、四大阶段

如果把传统IC制造比作在板材上画电路、焊元件，那MEMS制造就是在硅片内部雕刻微型机械零件。它的整套制程可以极简分为四大核心阶段，全程围绕基底处理—结构成型—结构封装—成品成型的逻辑推进。

完整流程链路：裸晶圆基底预处理→薄膜沉积+光刻+刻蚀核心循环（反复多层成型）→晶圆键合+微结构释放→后段切割封装测试。

和传统芯片单次薄膜、光刻、刻蚀成型不同，MEMS的三维立体结构，需要多次重复核心工艺循环，一层一层搭建、雕刻出微型悬臂、孔洞、薄膜、腔体等机械结构，这也是MEMS制程最大的特点。

所有MEMS器件，无论传感器、执行器、微镜、微泵，基本都遵循这套通用流程，仅在刻蚀深度、薄膜材质、键合方式、释放工艺上做差异化调整。

二、前道基底预处理：打好芯片的地基

任何精密加工，第一步永远是处理基材。MEMS对晶圆基底的平整度、洁净度、应力均匀度要求极高，微米甚至纳米级的瑕疵，都会导致后续微结构变形、断裂、失效。

这一阶段不涉及结构成型，核心目的只有一个：得到一块干净、平整、无杂质、应力稳定的合格晶圆基底。

1.**晶圆选材与初检**

主流MEMS以硅晶圆为核心基底，部分特殊器件会采用玻璃、石英、碳化硅等材质。厂家会根据器件需求筛选晶圆厚度、晶向、掺杂浓度，排查晶圆表面划痕、内部晶格缺陷，从源头规避工艺风险。

2**.**超高洁净清洗

采用多道酸碱清洗、去离子水冲洗、烘干流程，彻底清除晶圆表面的粉尘、有机物、金属杂质。

三、薄膜、光刻、刻蚀：MEMS成型的核心循环工序

这是整个MEMS制程最核心、重复次数最多、最决定器件性能的环节。MEMS的三维微结构，不是一次成型，而是通过镀膜-光刻-刻蚀的循环，一层一层搭建出来的，堪称芯片级的微雕艺术。

1.薄膜沉积：给晶圆分层镀膜

预处理后的裸硅晶圆是纯基底，不具备电气和结构功能。薄膜沉积就是在晶圆表面，生长或沉积各类功能薄膜，搭建器件的功能层、绝缘层、结构层。

常见工艺包括氧化、低压化学气相沉积、等离子体增强沉积、溅射镀膜等，可制备二氧化硅绝缘膜、多晶硅结构膜、金属导电膜、氮化硅钝化膜等。

不同薄膜各司其职：绝缘膜隔离电路、结构膜成型机械结构、金属膜实现导电布线，多层薄膜叠加，就构成了MEMS器件的基础骨架。

MEMS镀膜过程

2.光刻：在薄膜上精准画图

光刻的核心作用，是把设计好的微结构图案，精准转移到晶圆薄膜表面。

工艺流程很清晰：晶圆表面均匀涂覆光刻胶→对准掩膜版曝光→显影定影。曝光区域的光刻胶会发生化学反应，经显影后，会精准留下和设计图纸完全一致的微米级图案。

不同于传统IC追求极致线宽，MEMS光刻更注重图案完整性、边缘平整度、多层对准精度，保证后续刻蚀出的可动结构、腔体、通孔尺寸精准，不会出现错位、变形。

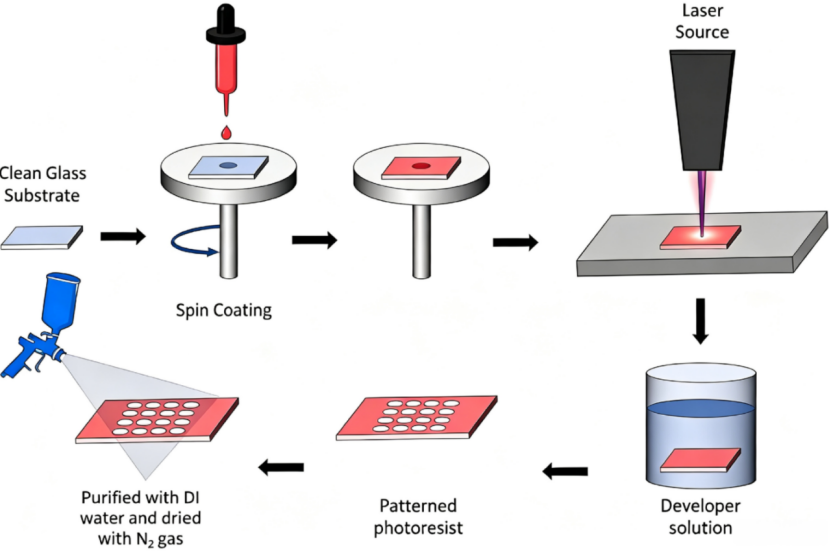

MEMS光刻过程

3.刻蚀：按图案雕刻微结构

光刻只是画出了图案，刻蚀才是真正的成型工序。通过化学或物理方式，去除晶圆上未被光刻胶保护的薄膜和硅基底，雕刻出设计好的立体结构。

MEMS刻蚀分为两大核心类型，适配不同器件需求：

湿法刻蚀：利用化学溶液腐蚀材料，速率均匀、成本低，适合大面积、浅深度的结构加工，多用于制备绝缘层通孔、平整沟槽。

干法深反应离子刻蚀：利用等离子体轰击刻蚀，垂直度好、深度可控，是MEMS核心工艺。可以雕刻出高深宽比的垂直沟槽、悬臂梁、振动薄膜、密封腔体，绝大多数可动MEMS结构都依赖这一工艺。

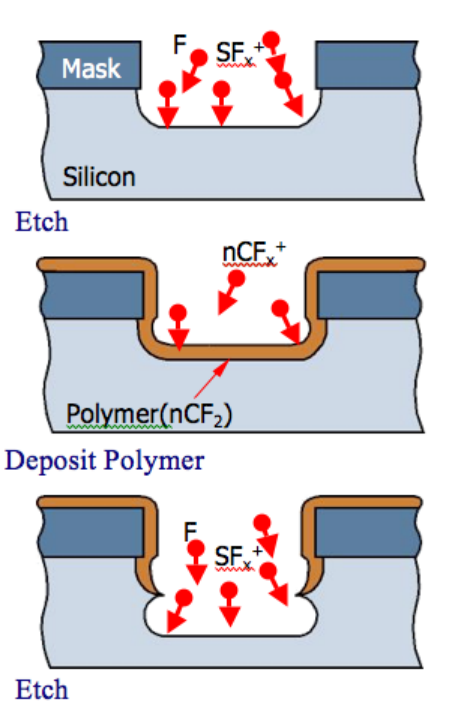

MEMS刻蚀过程

4.核心循环逻辑

完成一次薄膜沉积-光刻-刻蚀，只能做出单层结构。复杂的MEMS器件需要反复循环数十次，层层叠加、逐层雕刻，最终形成带有悬空、腔体、可动部件的三维立体微结构。

四、键合、释放、后段封装：让微结构真正可用

经过核心循环工序后，晶圆上已经形成了密密麻麻的微结构，但此时的结构还处于半成品状态：部分结构未脱离基底、没有密封保护、无法通电使用。这就需要通过键合、释放、封装三大工序，完成器件最终成型。

1.晶圆键合：封装内部腔体

很多MEMS器件的可动结构，需要真空或密闭腔体才能正常工作，比如陀螺仪、压力传感器、微镜器件。

晶圆键合就是将带有微结构的功能晶圆和盖板晶圆精准对齐、贴合密封，形成封闭腔体。既可以保护内部精密的可动微结构，避免粉尘、水汽污染，又能构建器件所需的真空、气密工作环境。

主流工艺有阳极键合、共晶键合、金属热压键合、熔融键合等，根据器件气密性、应力、温度需求灵活选择。

2.微结构释放：激活器件功能

这是MEMS独有的关键工序，也是区别于传统IC的核心步骤。

前期刻蚀的微结构，大多会通过牺牲层固定在基底上，避免加工过程中脱落、损坏。结构释放就是通过特定刻蚀工艺，去除内部的牺牲层材料，让悬臂梁、振动膜、微镜、探针等结构悬空、可自由活动。

只有完成释放，MEMS器件才能实现感应、振动、位移等机械功能，真正从静态结构变成可工作的功能器件。

3.后段封装与测试

结构释放完成后，进入常规芯片后道工序：晶圆减薄、背面金属化、划片切割、单颗芯片封装、引脚布线、防尘防水封装。

最后通过电性测试、力学测试、灵敏度校准、高低温可靠性测试，筛选出合格成品芯片，剔除结构变形、功能失效、参数超差的不良品。

五、全文总结

简单来说，MEMS制造的本质，就是先打好基底地基，再通过镀膜-**光刻-刻蚀**的多次循环搭建三维微结构，最后通过键合密封、结构释放激活功能，经封装测试成为成品。

相比于传统IC只做电路集成，MEMS制程兼顾了半导体电路工艺+精密机械加工工艺，工序更繁琐、工艺精度要求更高，这也是MEMS传感器、微器件具备高门槛的核心原因。

看懂这套全流程，就能清晰区分每一道工序的价值，也能理解不同MEMS器件的工艺差异和性能取舍。
