在现代防雷工程与电气安全体系中，地电位差往往是引发跨步电压、接触电压、电缆绝缘击穿、仪器误动作以及特殊行业事故的关键因素之一。随着智能化设备与复杂接地系统的广泛应用，如何在多接地体、多系统间保持电位一致性，成为决定系统安全的重要技术环节。地凯 DK-DPT 系列等电位连接器正是面向这一需求设计的高可靠性均压防护装置，通过快速导通技术，实现不同接地体之间的电位强制均衡，从根源上消除潜在危害。

一、等电位连接器的工作原理与技术优势

1. 工作原理：电压触发型均压放电机制

DK-DPT 等电位连接器内部由明确间距的双电极绝缘腔体结构构成。当两端接地体或金属体之间的电位差超过设定的 击穿电压阈值（如 DK-DPT100 为 1000V，DPT50 为 600V）时：

绝缘腔体内气体开始电离

电极由“绝缘”瞬间转变为“导通”

电位迅速均衡

避免因电位差导致的放电、反击、火花、电击或设备损坏

整个响应过程小于 100ns，属于典型的瞬时电位均压装置。

2. DK-DPT 系列关键技术优势

① 双电极绝缘腔体结构

有效保证长期绝缘性能稳定，避免潮湿环境下漏电或误动作。

② 过电压触发的自主气体电离

无需供电、无需维护，电离特性稳定可靠。

③ 瞬时导通实现快速均压

响应时间≤100ns，可在雷电冲击、电磁脉冲、接地电位异常时迅速动作。

④ 通流能力大、寿命长

采用气体放电原理，不存在持续电流热损伤问题：

DK-DPT100：通流容量 50kA（10/350μs）

DK-DPT50：通流容量 30kA（10/350μs）

⑤ 体积小、安装简单

螺杆式接口（M10），适用于 10～25mm² 导线连接，现场非常容易部署。

⑥ 抗环境能力强，适用严苛工业环境

使用材料：PA66（阻燃灌封）

阻燃等级：UL94-V0

防护等级：IP66

适用温度：-40℃～+85℃

适用湿度：≤95%

适用海拔：5000m 以下

这些指标使其能在油气、铁路、电力、通信、重工业等高可靠性环境中稳定运行。

二、地凯DK-DPT 系列型号选型原则

DK-DPT 系列主要包括两款典型型号：

DK-DPT100：1000V，50kA，地极间距较大、地电位差可能超过 1kV 的场合；油气管道、铁路通信、电力站

DK-DPT50 600V：30kA，一般建筑、工厂、通信机房、绝缘法兰、弱电系统等地电位均压

下面从工程应用角度给出选型原则：

1. 按接地体间的电位差范围选型

电位差范围≤600V：推荐型号DK-DPT50，更低触发电压，适合一般绝缘法兰与短距离接地

电位差范围600–1000V：DK-DPT100，电位差大，需更高击穿电压设计

电位差范围≥1000V：需定制或使用两级组合 防止误触发，同时确保强制均压能力

2. 按通流容量选型

若工程雷击风险较高、接地体距离远、可能遭受强雷电脉冲，则应选择：

高倍率雷区：50kA 型（DK-DPT100）

中等雷区或室内保护：30kA 型（DK-DPT50）

3. 按安装环境等级选型

高湿、高粉尘、高腐蚀环境（户外、油田、电力站） → IP66 + PA66 阻燃灌封，首选 DK-DPT100

普通建筑机房、设备室等 → DK-DPT50 足够胜任

等电位连接器 等电位连接器 等电位连接器

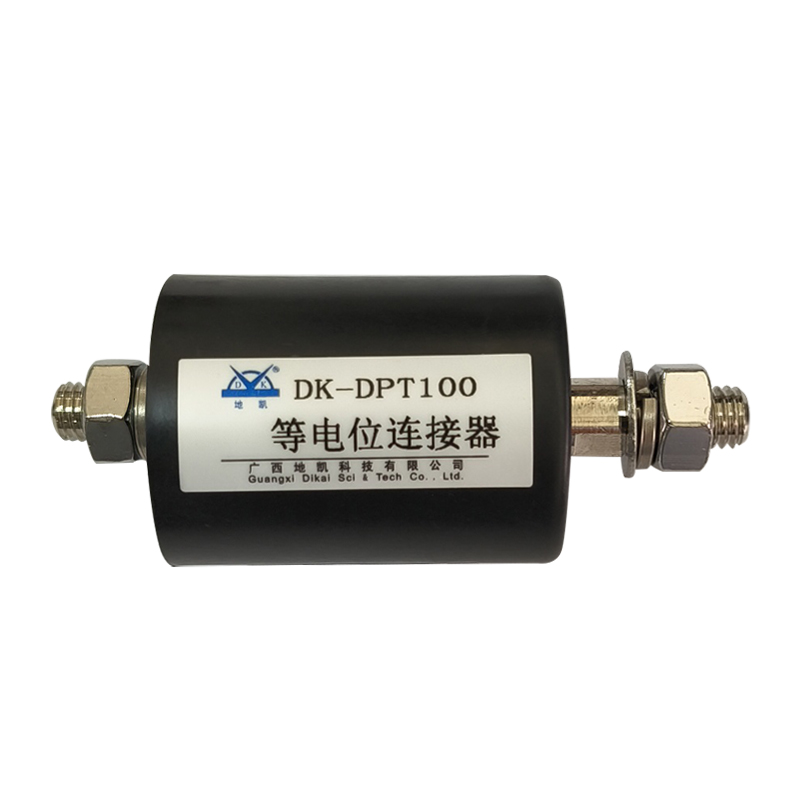

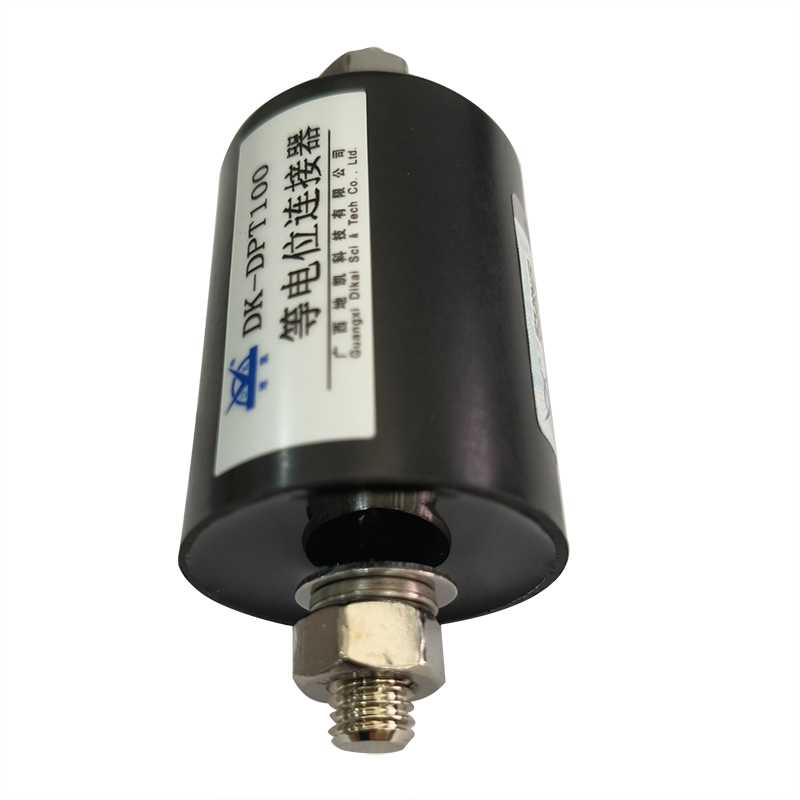

三、DK-DPT 等电位连接器产品结构解析

等电位连接器内部采用绝缘腔体 + 双电极设计，形成一个可控的“电位差触发式放电间隙”。

1. 绝缘腔体

内腔内充有空气或微量特性气体作为介质

保证设备在未触发前具备高绝缘性能

有效抑制潮湿导致的击穿风险

2. 双电极结构

电极间距经过精准设计，决定击穿电压参数

采用耐老化金属材料，确保长期稳定触发值

灌封工艺保证振动环境下的稳定性

这种结构实现了在正常状态下完全绝缘、不导通；在雷击瞬间可以迅速变为等电位导通器。

四、地凯科技等电位连接器典型应用解决方案

1. 独立接地体间的等电位连接保护

典型场景：

通信基站防雷地与工作地

数据中心交流地与直流地

电力设备保护地与控制地

当两接地体相距较大时必须配置 DK-DPT100 或 DK-DPT50 用于均压。

推荐：

接地距离大 → 1000V 型

接地距离较近 → 600V 型

2. 绝缘法兰的电位均衡防护

油气管道中的绝缘法兰用于隔离杂散电流，但会带来雷击时电位骤升问题。

DK-DPT 在雷击冲击瞬间迅速导通，保护法兰不被击穿，保持管道安全。

选择建议：

大型输油气主干管 → DK-DPT100

中小型工业管网 → DK-DPT50

3. 金属构件电位钳制与防雷接地网均压

在高层建筑、厂房、铁塔中，金属件与接地网可能形成较高电位差，需配置等电位连接器进行电位钳制。

方案特点：

防止跨步电压伤人

防止设备壳体电位骤升

保护电缆桥架、机箱、钢结构等金属件

4. 带阴极保护系统的油气管道保护

阴极保护系统会使地电位差大增，而雷击又会导致瞬时反向高压，大幅影响管道安全。

地凯科技DK-DPT 的优势：

不影响阴极保护系统正常工作

雷击时快速短接均压

避免阴极保护设备反击烧毁

推荐型号：地凯DK-DPT100

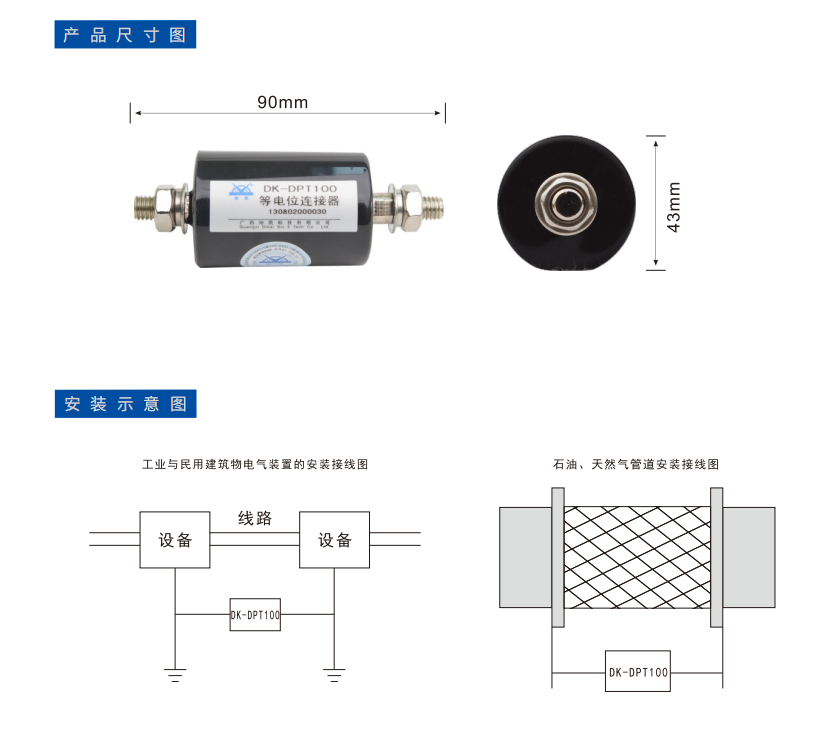

五、DK-DPT 等电位连接器安装方式

1. 接口方式

螺杆端子：M10

导线连接面积：10mm²～25mm²

2. 安装位置建议

接近接地体连接点的位置

避免安装在可能积水的沟槽

户外需避免直接阳光暴晒（虽为 IP66，但可提升寿命）

3. 安装步骤

将接地导线压接或连接到端子

拧紧 M10 螺丝，确保接触可靠

将连接器牢固固定在接地汇流排或支架

使用万用表确认安装前后的绝缘状况

建议做标识牌，便于运维。
