功率器件越来越“难用”？系统级解法思路来了

在昨天“2026电源管理与功率器件技术论坛”上，与会的电源工程师们有一个共识——功率器件越来越“难用”了：高频开关下，寄生参数不容忽视，EMI问题突出、驱动隔离要求不断提高，再叠加更高功率密度带来的热与可靠性挑战，传统单纯追求低内阻的优化路径已经不够用了。

与此同时，行业也在快速演进——先进封装、双面散热、宽禁带器件逐步导入，系统集成度不断提高。换句话说，器件本身仍然重要，但真正拉开差距的，是它在完整系统中的表现。

威兆半导体高级系统应用工程师田峰，给了西安工程师的一套解法：在复杂应用场景中，如何真正把MOSFET“用好”。

工程师绕不开的三个关键词：SOA、雪崩、热

在具体技术内容上，威兆将重点放在几个设计中“最容易踩坑”的地方。

一个是SOA(安全工作区)。很多工程师熟悉这个参数，但在复杂应用中，它其实对应的是电压、电流与时间的动态平衡，直接决定器件是否能在极端工况下存活。

另一个是雪崩与失效机制。在过压或能量冲击条件下，MOSFET可能进入雪崩状态，当结温超过极限时会导致器件失效;而在高dv/dt工况下，寄生结构也可能被触发，带来闩锁及二次击穿等风险。

还有热稳定性——尤其是在热插拔或线性区工作的场景中，ZTC 点是实现热稳定、并联均流，高可靠性系统的关键参数。

这些内容听起来“偏底层”，但在实际项目中，却往往决定了终端产品能不能量产。

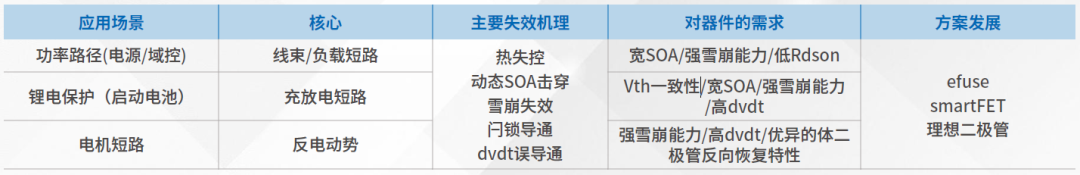

图：中低压Mosfet应用场景。

从“选器件”到“调系统”的设计转变

相比单纯讲器件参数，这场演讲更有意思的地方在于，它试图把设计问题拉回到系统层面。

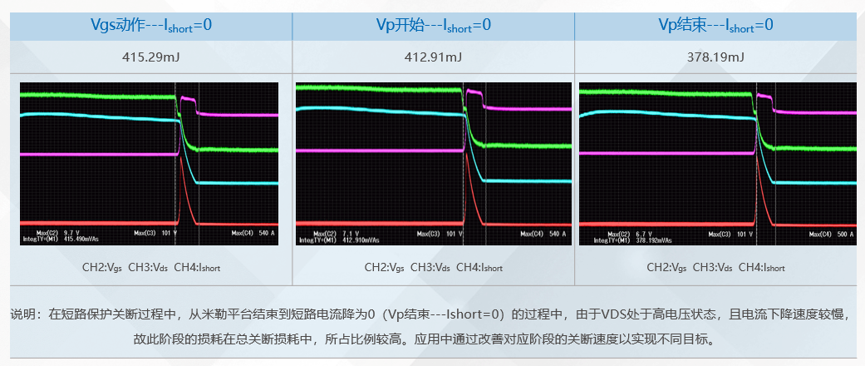

例如在短路保护过程中，MOSFET的损耗并不是均匀分布的，而是集中在关断过程的关键区间——通常出现在米勒平台之后，即短路电流逐步下降至0的阶段。

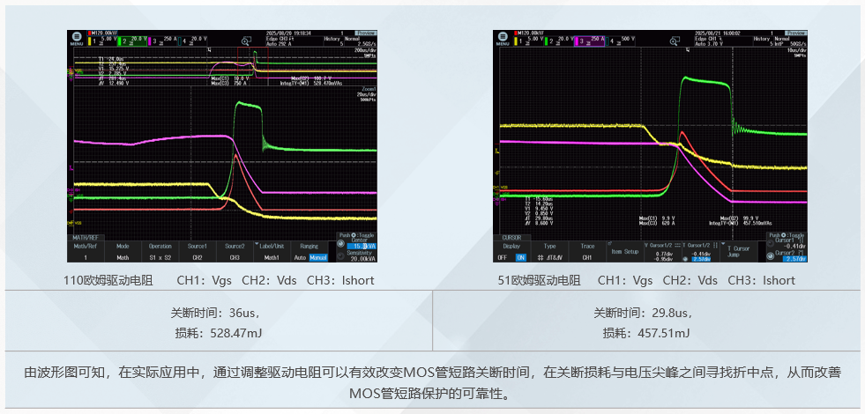

威兆通过实际波形分析指出，这一阶段由于同时承受较高的电压与电流，其损耗在整个关断过程中占比较高，是优化的重点。在具体优化手段上，通过调整驱动电阻，可以改变关断时间，从而在损耗与电压尖峰之间找到平衡点，实现系统可靠性的提升，而不是简单追求某一指标最优。

这种“在系统中做权衡”的方法，往往比单纯追求器件参数更有效。如何理解SOA、如何处理瞬态、如何在系统中做权衡——这些过去偏“经验”的内容，正在变成必须掌握的核心能力。

展台亮点：一颗面向手机电池保护的CSP MOSFET

论坛同期，威兆半导体展出多款重磅功率器件与模块产品，其中VS12022CAAQ-Z CSP MOSFET凭借优异参数与量产落地能力，成为现场关注焦点。

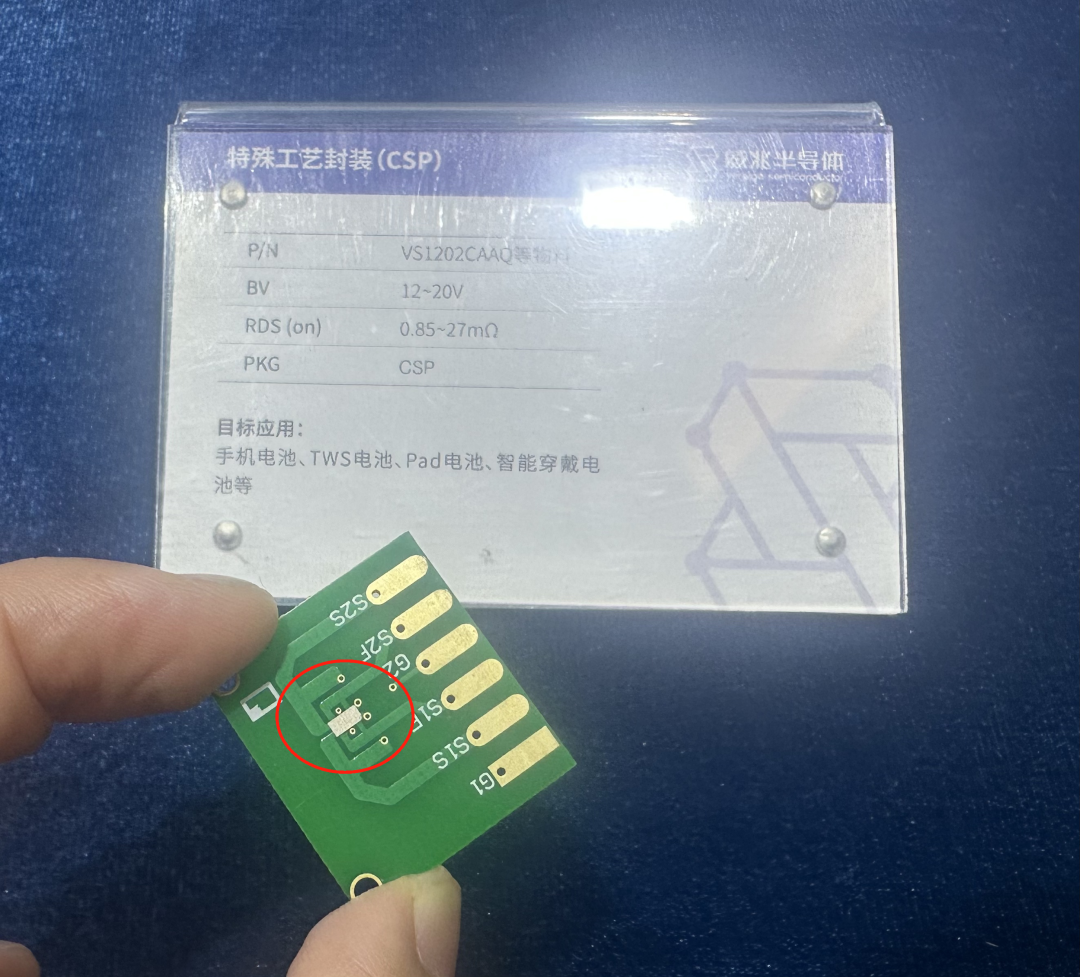

图：威兆展示的VS12022CAAQ-Z CSP MOSFET。

“该器件的实际交付尺寸只是上图中红色圈出来的部分，是威兆半导体自主研发的芯片级封装功率 MOSFET，”田峰介绍。从参数上看，它并不“炫技”，但非常典型：

• 12V耐压

• 2.2mΩ导通电阻

• CSP10封装(芯片级尺寸)

它所对应的，是当下手机锂电保护中最主流、也是最考验工程能力的一类应用。可上下兼容多功率段应用，适配不同平台方案配置，具备极强的通用性与灵活性。

这类应用的特点很明确：空间极小、电流不低，对一致性和可靠性要求极高。也正因如此，CSP封装近年来快速成为趋势方向。

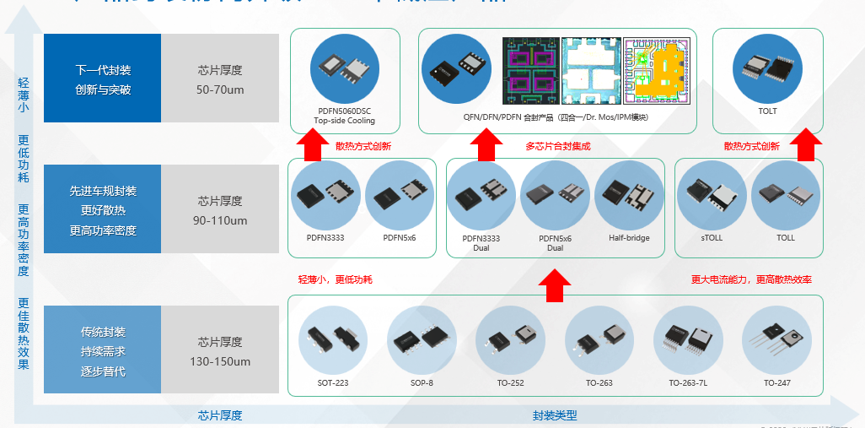

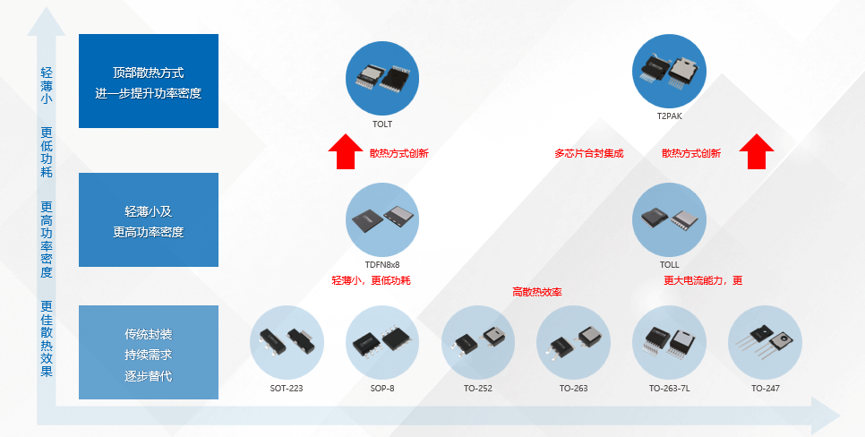

图：产品封装协同升级- - 威兆中低压产品发展规划。

图：产品封装协同升级- - 威兆高压产品。

小封装背后的“大工程”

表面上看，CSP MOSFET解决的是“尺寸”问题，但实际挑战远不止于此，田峰指出。

一方面，要在更小的尺寸里保持低内阻与良好的热性能;另一方面，还要保证可靠性——包括ESD、雪崩能力以及长期一致性。

根据威兆披露的信息，自 2019 年启动 CSP MOSFET 研发以来，其CSP产品线已经覆盖12V到30V电压范围，可支持从单电芯到多电芯的不同应用配置。

更关键的是，其在制造与验证环节具备完整能力：

• 珠海基地实现规模化生产

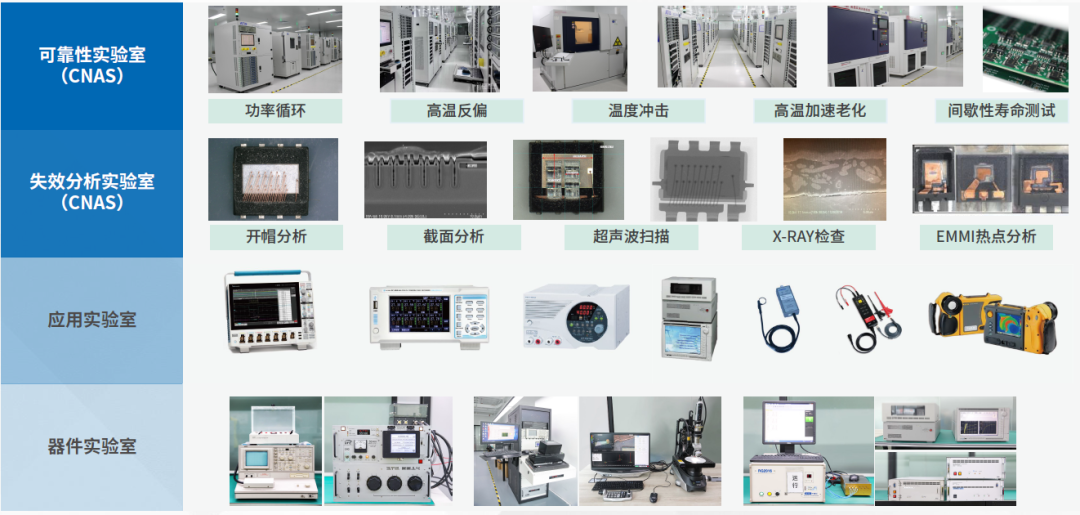

• CNAS认证的可靠性与失效分析实验室支撑质量闭环

这类能力，决定了产品能否真正进入头部终端供应链。目前，威兆 CSP MOSFET 已规模导入电池安全与锂电保护领域，产品已在OPPO、小米、三星等全球一线品牌终端量产落地。

写在最后

正如田峰在介绍展台产品时也表示，威兆现在不仅仅只提供功率器件，也加入了IC产品，并同时提供模块化产品，我们很清晰的看到一个趋势：功率半导体正在从“器件能力”竞争，走向“系统能力”竞争。
