前言

本系列不会从零讲PCIe，也不会照搬规范条款，标准文档已经够厚，这里更像是一份工程师视角下的PCIe手边笔记 ， 以更简洁的方式记录PCIe的关键点。

TLP包

由于PCIe-DMA的实现始终在事务层通过TLP包完成，因此深入理解TLP包的构成至关重要。

TLP包所在位置

在PCIe协议的传输层中，TLP包的结构相较于链路层与物理层的报文而言，最为简单清晰。

‍

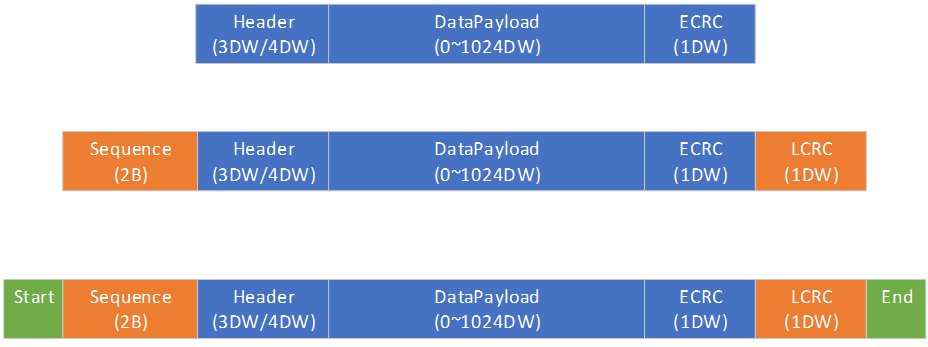

TLP的结构

TLP的结构与以太网帧类似，主要由头、数据载荷（Payload）和可选的ECRC构成。我们的关注重点在于包头，因为数据载荷即待传输的数据，而ECRC则为可选校验字段。

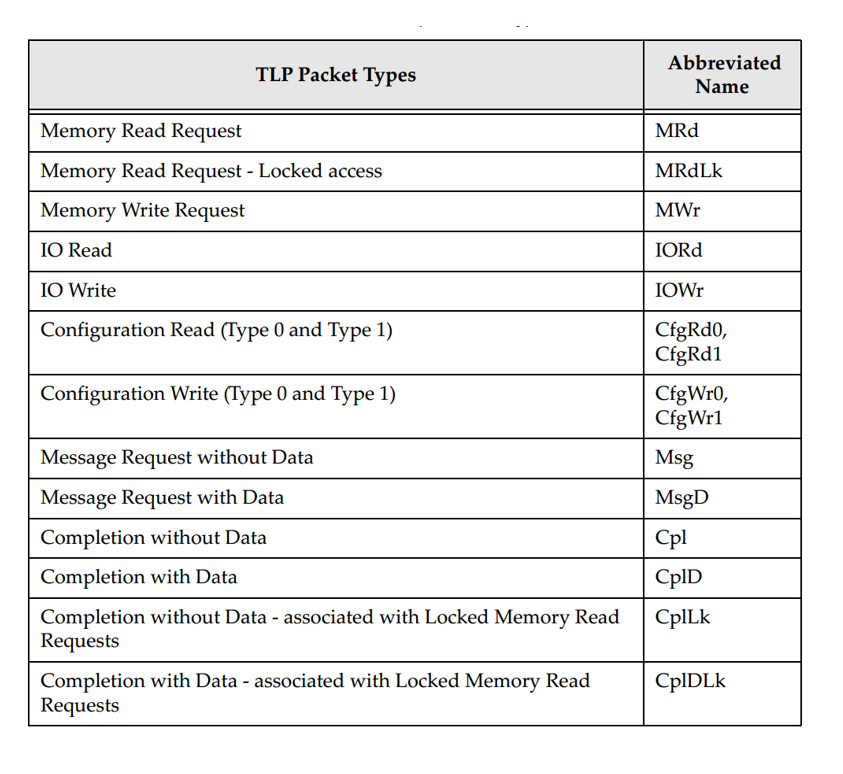

TLP包类型

在多种TLP包类型中，开发DMA主要涉及以下三种：

• • MRd：内存读请求
• • MWr：内存写请求
• • CPLD：完成包

鉴于现代PCIe设备普遍采用MMIO技术，IO类型的TLP已被MRd/MWr包所替代，因此无需关注。

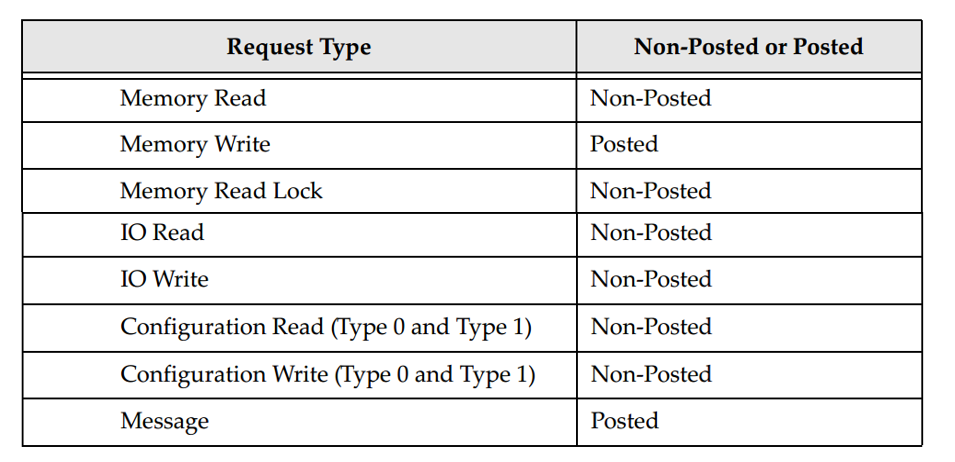

TLP请求分为Posted（带发布）和Non-Posted（非带发布）两类。Posted请求类似于发送普通邮件，发出后无需等待确认；因此这类操作没有响应。而非Posted请求则类似于寄送挂号信，必须收到对方的签收回执才算完成；因此Requester会等待Completer返回一个完成包（CpLD）。具体来说，MWr是Posted请求，故无返回；而MRd是Non-Posted请求，因此Requester会等待Completer返回CpLD。

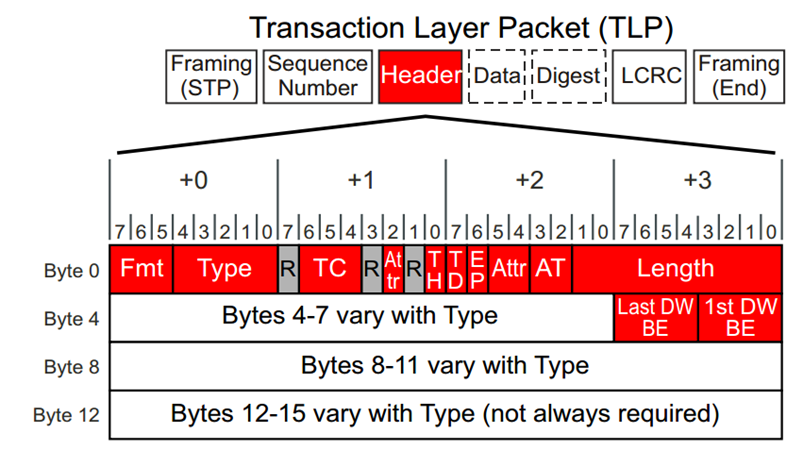

TLP包头的结构

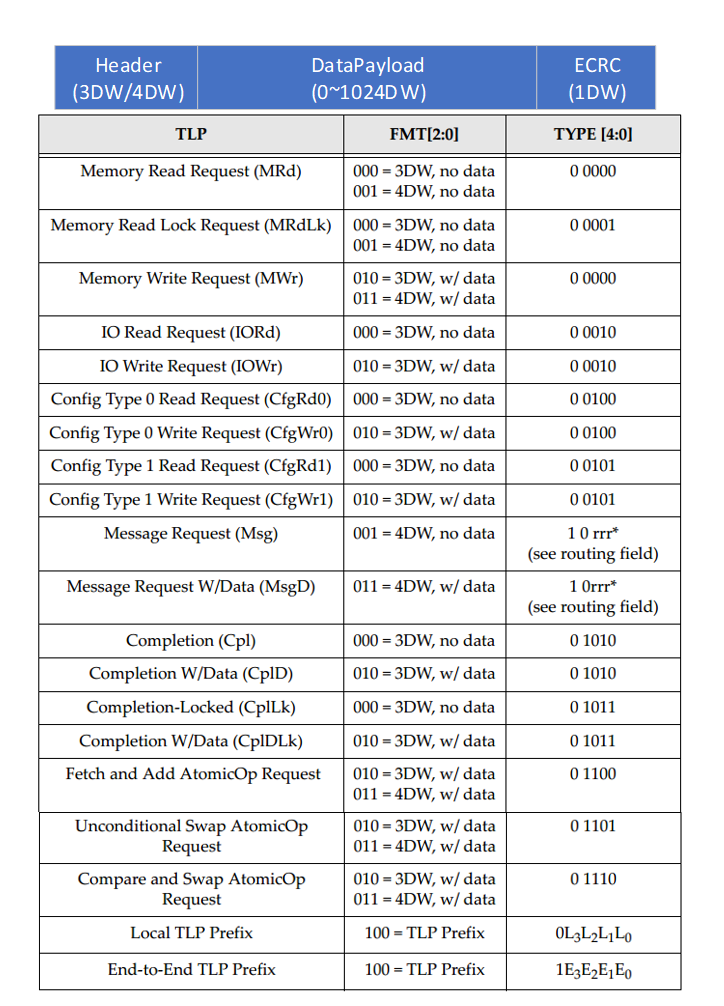

Fmt和Type

FMT字段决定了TLP包头格式与内容：

• • FMT[0] : 指定包头大小。0 代表3DW（用于32位地址），1 代表4DW（用于64位地址）。
• • FMT[1] : 指示是否包含数据载荷（Payload）。0 表示无载荷（如MRd），1 表示有载荷（如MWr）。
• • FMT[2] : 用于指示是否含有扩展头部，这是PCIe 3.0末期及PCIe 4.0的功能。通常可忽略并默认置 0。

Type是一个5比特宽的字段，用于定义TLP包的类型。在DMA相关开发中，仅需关注以下两种核心类型的编码：

• • 内存读写请求（MRd/MWr）：5'b0_0000
• • 带数据的完成包（CplD）：5'b0_1010

TC[2:0]

Traffic Class（TC）字段实现了PCIe的QoS功能，通过此3比特字段可为TLP指定优先级。其默认值 000b（TC0）提供基本服务，而更高的类别（TC1-TC7，如 111b 代表TC7）则用于实现差异化的服务质量。通过合理配置TC，可以优先保障关键数据的传输延迟与带宽。

‍

Attr[2]

ID Based Ordering (IDO)

IDO是PCIe中一种基于BDF号实现保序的机制，赛灵思设备虽不支持，但其设计思想值得了解。它与网络系统中“保序”概念类似。

核心前提：不同Requester ID（发起者）或Completer ID（完成者）的TLP包之间几乎不存在数据依赖。因为设备A通常不关心设备B的通信进度。

实现机制：基于上述前提，IDO允许switch等组件识别出这些独立的TLP流，并让它们互相“超车”。这使得设备B的数据包可以绕过因故阻塞的设备A的数据包继续传输，从而显著提升链路利用率和系统整体性能。

‍

TH

PCIe高级功能，它允许设备在发送内存访问请求（TLP）时，附加一个“提示”，告诉CPU/系统这个数据应该被如何处理或缓存，从而优化系统性能，降低访问延迟并缓解流量拥堵。赛灵思不支持

‍

TD

是否添加ECRC

• • 0：忽略ECRC
• • 1：添加ECRC

‍

EP

为1 表示错包，需要丢弃

‍

Attr[1:0]

Attr[1]：Relaxed Ordering（宽松排序）

该比特位用于控制是否启用宽松排序机制：

• • 值为 0：表示强制顺序执行（Strong Ordering）。TLP必须严格按照发送顺序被处理，若先发的TLP因资源未就绪（如等待目标内存释放）而阻塞，后续TLP即使资源就绪也不得执行，必须等待。
• • 值为 1：表示启用宽松排序。此时若某个TLP因等待资源而阻塞，后续不属于同一数据流、且资源就绪的其他TLP可以被允许越过它先执行，从而有效缓解因强排序引起的阻塞问题，提升总线利用率。

Attr[0]：No Snoop（缓存一致性控制）

该比特位用于控制是否启用缓存一致性嗅探（Snoop）机制：

• • 值为 0：启用嗅探，系统会维护CPU缓存与PCIe设备访问之间的一致性。CPU与内存之间的Cache会监听PCIe访问，将频繁操作的数据缓存在Cache中。若CPU读取数据时在Cache中命中，则可直接读取，避免访问内存，从而降低访问延迟。
• • 值为 1：关闭嗅探。在大流量或大数据传输场景中，由于数据局部性差，Cache命中率很低，此时建议关闭嗅探。这样可以避免不必要的缓存一致性监听开销，减少系统资源占用，提升传输效率。

‍

AT

Address Type（物理地址虚拟地址转换）

该字段用于标识TLP中地址的转换状态，具体编码如下：

• • 00 = Default / Untranslated默认未转换地址，TLP中直接使用物理地址，不涉及地址转换服务（ATS）。
• • 01 = Translation Request地址转换请求。TLP中包含的是虚拟地址（VA），请求接收方将其转换为物理地址（PA）。该功能需上位机软件及相应驱动支持，并遵循《Address Translation Services》规范定义的转换流程。
• • 10 = Translated地址已转换。TLP中提供的地址为经ATS转换后的最终映射地址，可直接用于访问目标内存或设备。
• • 11 = Reserved保留值，暂未定义用途，不应在正常传输中使用。

‍

Length

该字段以DW为单位，指示TLP数据载荷（Payload）的长度。

• • 对于MWr、CplD及MSG等包含Payload的TLP包，此字段有效。
• • 编码规则：值**0**代表最大长度 1024 DW，其余值 1–1023 则直接对应实际的DW数量。

‍

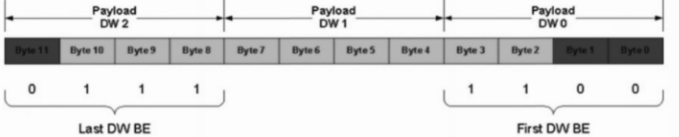

Last/First DW Byte Enables

Bit 7 = 1: Byte 3 in DW is valid; otherwise not

Bit 6 = 1: Byte 2 in DW is valid; otherwise not

Bit 5 = 1: Byte 1 in DW is valid; otherwise not

Bit 4 = 1: Byte 0 in DW is valid; otherwise not

‍

写在最后

TLP是PCIe事务层的核心。无论是读写请求、完成包还是中断消息，最终都以TLP的形式在链路上传输。理解TLP结构，就等于理解了PCIe通信的语言。

• • Fmt / Type 决定了TLP的语法和语义；
• • Attr、TC、TH、TD 描述了TLP的优先级与传输属性；
• • Length、Byte Enables 则定义了数据的边界与有效性。

对FPGA开发者而言，真正的挑战不在于背下这些字段的定义，而在于如何在工程实现中正确生成和解析它们。只有在波形里看到完整的TLP流、在ILA上确认每个字段的作用，PCIe的复杂才会变得清晰可控。
