AI 大芯片与 Chiplet 集成规模持续扩张，传统有机封装载板在翘曲、布线、热稳定性上遇瓶颈，玻璃基载板凭借高平整、可调热膨胀、TGV 垂直互连成为新型封装地基。文章对比硅中介层、有机基板，拆解 TGV 量产核心难点，解读面板企业跨界逻辑与产业落地节奏。

过去聊 AI 芯片，大家最关心 GPU、HBM、先进制程。但随着芯片越做越大、Chiplet 越堆越多，另一个看似不起眼的环节开始变得重要：封装载板。

如果把一颗 AI 芯片比作一座超级计算大楼，GPU 是主楼，HBM 是仓库，Chiplet 是不同功能区，那么封装载板就是这座大楼的“地基”和“地下管网”。它不仅要托住芯片，还要在里面铺满电源线、信号线和数据通道。

所谓玻璃基封装载板，就是用玻璃作为核心材料，来替代或补充传统有机封装基板，为大尺寸、高密度、高性能芯片封装提供支撑。

为什么传统载板开始吃力？

AI 芯片的封装正在变得越来越“夸张”。

一颗高端 AI 芯片不再只是单个芯片，而是 GPU、HBM、I/O 芯片、小芯片、硅中介层等复杂组合。它们之间要传输海量数据，就像城市里车流越来越密，普通马路已经不够用了。

传统有机封装基板虽然成熟，但在几个方面逐渐接近瓶颈。

第一，尺寸越来越大，基板容易翘曲。就像一张很薄的大桌板，面积越大，越容易不平。

第二，布线越来越密，传统材料承载更细线路的能力有限。AI 芯片需要的是“毛细血管级”的高密度线路。

第三，热稳定性和尺寸稳定性压力增大。芯片工作时温度变化剧烈，材料热胀冷缩不一致，就会影响可靠性。

第四，电性能要求提高。高速信号传输时，材料损耗、介电性能、信号完整性都会影响系统表现。

这就是玻璃基封装载板被关注的原因。

玻璃为什么适合做“地基”？

玻璃最大的特点是平、稳、细。

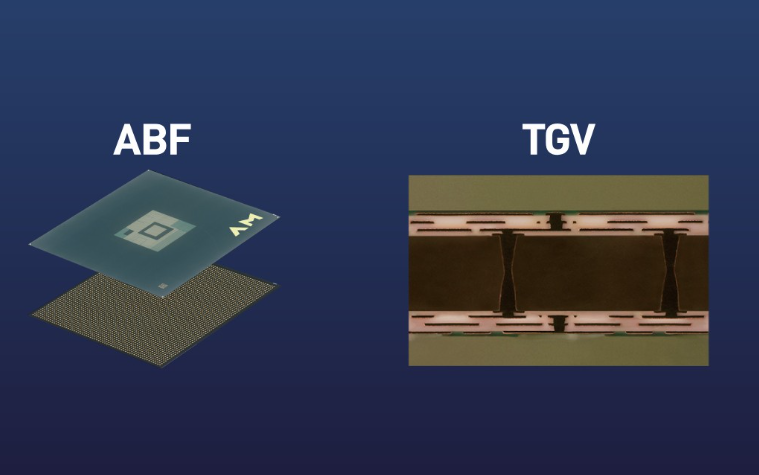

它的表面平整度好，尺寸稳定性高，热膨胀系数可调，适合做大尺寸、高精度的承载平台。更重要的是，玻璃可以通过 TGV，也就是玻璃通孔技术，在上下表面之间建立垂直互连。

可以把 TGV 理解成在玻璃地基里打“电梯井”。上层芯片的电信号和电源，可以通过这些垂直通孔，快速连接到底部线路。孔打得越密、填得越好、线路做得越细，芯片之间的通信效率就越高。

玻璃基载板的关键工艺大致包括：TGV 开孔、深孔填铜、增层、布线、表面处理、检测和可靠性验证。

听起来像做电路板，但难度远高于普通 PCB。因为它服务的是高端 AI 芯片封装，对孔径、孔壁质量、填铜空洞、线路精度、翘曲、应力和良率都有极高要求。

它和硅中介层、有机基板是什么关系？

很多人会问：既然先进封装已经有硅中介层，为什么还要玻璃基载板？

可以这样理解：硅中介层像芯片旁边的“超精细高速立交”，适合做极高密度互连，但成本高、尺寸扩展受限；有机基板像成熟便宜的城市道路，适合大规模使用，但精细度和平整度有限；玻璃基载板则试图在二者之间找到平衡。

它希望既能承载更大尺寸，又能提供比有机基板更好的平整度、尺寸稳定性和布线潜力，同时成本和面积扩展性优于纯硅方案。

所以玻璃基封装载板不是简单替代所有技术，而是在 AI 大芯片、Chiplet、高密度封装继续发展的背景下，提供一种新的底层材料选择。

真正难点不在“玻璃”，而在“量产”

玻璃材料并不新，难的是把它做成先进封装里的工业产品。

第一难，是打孔。TGV 要在玻璃上打出大量微孔，孔要直、孔壁要干净、裂纹要少。

第二难，是填铜。深孔里填铜不能有空洞，否则电阻、可靠性都会出问题。

第三难，是多层布线。AI 芯片需要高层数、高密度线路，布线越复杂，良率越难控制。

第四难，是翘曲和应力。玻璃虽然平，但与铜、树脂、芯片等材料结合后，会产生热应力和机械应力。

第五难，是客户验证。先进封装材料不是做出样品就能卖，必须经过芯片厂、封装厂、系统客户长期验证。

所以判断玻璃基载板企业，不能只看“有没有样品”，还要看有没有稳定工艺、良率曲线、客户认证、产能爬坡和量产收入。

为什么京东方这类企业会切入？

玻璃基载板的产业化需要三类能力：玻璃加工能力、大规模精密制造能力、洁净厂房和自动化工艺能力。

这也是为什么一些显示面板企业会被市场关注。显示行业长期处理大尺寸玻璃基板，积累了玻璃加工、搬运、检测、自动化和大规模制造经验。这些能力并不能直接等同于先进封装能力，但具备一定迁移基础。

也就是说，面板厂切入玻璃基载板，不是简单“跨界炒概念”，而是把过去在显示玻璃上的工程能力，尝试迁移到 AI 芯片封装材料上。

但需要注意，显示玻璃和封装载板不是同一个难度等级。先进封装要面对的是微米级孔、精细线路、金属化、可靠性和半导体客户认证，产业化门槛更高。

它会马上爆发吗？

要冷静。

玻璃基封装载板代表的是一个长期方向，但还不能简单等同于短期业绩爆发。当前行业仍处在工程化验证和客户导入阶段，真正的大规模应用，需要同时满足几件事：工艺稳定、良率提升、成本下降、客户认证通过、封装生态配套成熟。

更重要的是，AI 芯片先进封装方案很多，玻璃基载板要和有机基板、硅中介层、RDL、桥接互连等路线竞争或协同。最终谁胜出，不是看材料概念，而是看系统成本、性能、可靠性和供应链成熟度。

玻璃基封装载板可以理解为 AI 芯片时代的新型“玻璃地基”。

它的价值不在于玻璃这个名字，而在于它可能帮助大尺寸 AI 芯片实现更平、更稳、更密的互连承载。它解决的是先进封装继续放大后，传统有机基板在尺寸、平整度、布线密度和热稳定性上的压力。

但它不是一项靠 PPT 就能兑现的技术。真正的胜负手在 TGV、填铜、布线、翘曲控制、良率、客户验证和量产成本。

一句话总结：玻璃基封装载板不是 AI 芯片的主角，却可能成为下一代 AI 芯片能否“盖得更大、连得更密、跑得更稳”的关键地基。
