摘要: 高集成 SoC 推动 BGA 高密度封装普及,封装基板是核心承载构件。本文从基材、有无芯层、互连焊球三大维度完整划分基板品类,详解有机、陶瓷、玻璃三类基材特性、工艺路线与适用场景,对比有芯 / 无芯、BGA/LGA 基板结构优劣与技术迭代方向。 随着现代芯片集成度、运算规模持续提升,传统引线框架封装的引脚数量有限,已经无法适配高集成度、高性能芯片的封装需求。在此背景下,球栅阵列(BGA)高密度封

高集成 SoC 推动 BGA 高密度封装普及,封装基板是核心承载构件。本文从基材、有无芯层、互连焊球三大维度完整划分基板品类,详解有机、陶瓷、玻璃三类基材特性、工艺路线与适用场景,对比有芯 / 无芯、BGA/LGA 基板结构优劣与技术迭代方向。

随着现代芯片集成度、运算规模持续提升,传统引线框架封装的引脚数量有限,已经无法适配高集成度、高性能芯片的封装需求。在此背景下,球栅阵列(BGA)高密度封装技术逐步普及,凭借超高引脚排布密度、优异的集成适配性,成为大规模SoC芯片封装的主流技术方案。封装基板是BGA封装的核心基础构件,主要承担芯片承载、物理防护、电气互连、热量传导等多重功能,是保障BGA封装芯片稳定运行的关键。结合行业通用划分标准,可依据基板叠层材料、是否带有支撑芯层、封装互连结构三大维度,对封装基板进行系统分类。同时,在有机基板体系中,还可根据封装外形尺寸与加工工艺差异,进一步细分出树脂基板与味之素堆积膜基板(ABF基板),全面覆盖当前工业芯片封装所用的主流基板类型。

按基板叠层材料分类

(1)有机基板

有机基板是当前BGA封装领域应用最广泛的基础基材,整体结构由金属线路层与多种复合有机材料复合压制而成,常用有机基材包含环氧树脂、聚酰亚胺、酚醛树脂等。这类有机材料具备绝缘性能优异、机械强度稳定、化学耐受性强等核心优势,适配各类工业芯片的封装工况要求。其中环氧树脂的产业化应用最为成熟,不仅拥有优良的机械韧性、抗冲击能力与耐湿性能,电气传输稳定性突出,可耐受宽温域工作环境,环境适应性极强。

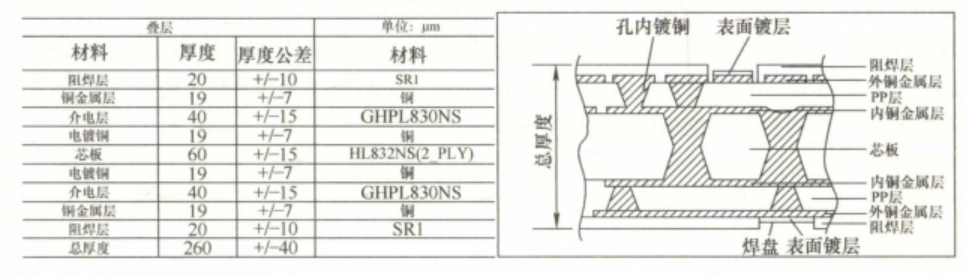

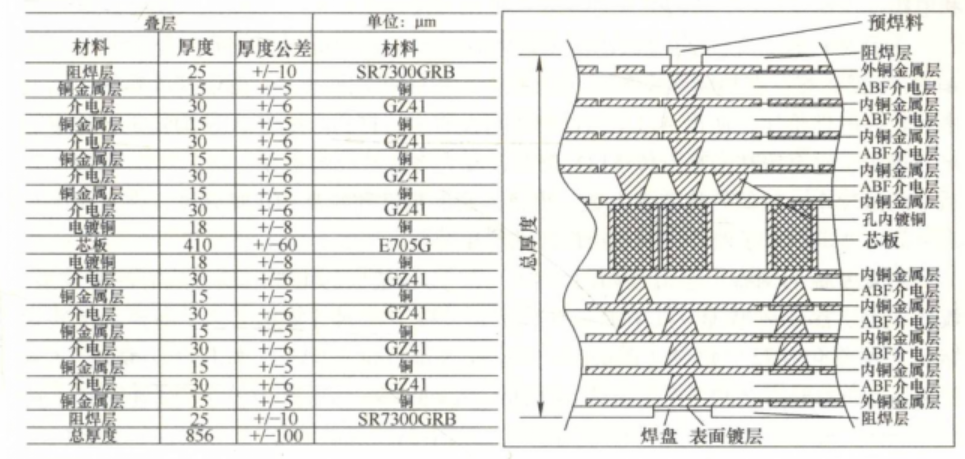

FR4基材是环氧树脂体系中应用规模最大的基板材料,以环氧树脂作为粘合基材,搭配电子级玻璃纤维布作为增强骨架,复合成型后兼具优良的机械力学性能与介电性能,绝缘稳定性优异,广泛应用于各类电子电气设备的绝缘结构与芯片封装基板制备。现阶段主流的FCBGA、WBBGA封装基板均采用有机叠层结构,两类基板的叠层结构细节分别如图1、图2所示。

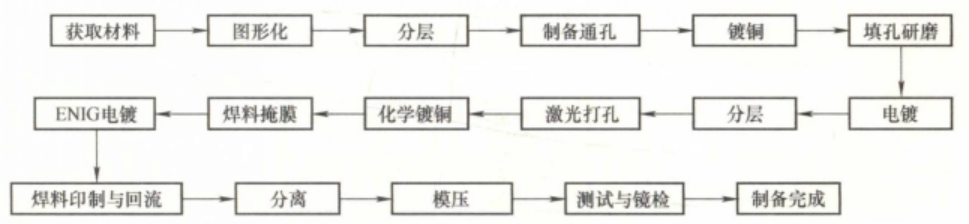

有机基板的量产加工工艺成熟度高,核心制备流程为:在基板基材双面压合超薄铜箔,通过精密钻孔、通孔金属化处理,结合标准化PCB图形制作工艺,精准成型线路结构,全流程需严格把控工艺参数,保障基板的精度、稳定性与使用性能。FCBGA封装基板的标准化制备工艺流程如图3所示。

目前行业与科研机构针对有机基板的性能升级开展了大量技术研发工作,核心攻关方向聚焦三大领域。一是优化材料疏水性能,抑制基板吸水受潮问题,避免水分侵蚀导致的电路性能衰减、可靠性下降等问题;二是研发超低介电常数新型有机基材,适配高速信息传输场景,满足工业芯片高频、高速的信号传输需求;三是优化基材配方与成型工艺,提升有机基板的热稳定性与导热系数,解决大功率芯片运行产热量大的难题,有效提升大功率电子器件的使用寿命,保障芯片在复杂多变的工业工况下持续稳定工作。

(2)陶瓷基板

陶瓷材料拥有特殊的化学键结构,自由电子数量少,整体具备延展性、韧性适中,熔点高、绝缘性佳、化学性质稳定的特性。依托基材本身的优异性能,陶瓷基板继承了耐高温、高绝缘、化学稳定性强、气密性优异的核心优势,能够有效隔绝外界水分、氧气、粉尘等介质侵蚀,为芯片电路构建稳定、洁净的运行环境,大幅提升工业芯片与电子器件的使用寿命,适配高温、高湿、高腐蚀等严苛工业场景。

工业化量产常用的陶瓷基板基材主要包括氧化铝、氮化铝、氮化硅三类。其中氧化铝陶瓷基板技术最为成熟,性价比优势显著,尽管存在热膨胀系数匹配性一般、导热能力有限的短板,仍是目前市场应用最广的陶瓷基板材料。随着粉体制备、烧结工艺的持续迭代,氮化铝陶瓷基板的综合性能不断优化,未来有望逐步替代氧化铝基板,成为高端陶瓷封装的核心基材。氮化硅陶瓷基板兼具导热系数适中、热膨胀系数低、耐磨性能优异、机械强度高等多重优势,在大功率、高可靠性要求的工业电子器件封装中,拥有广阔的应用前景。

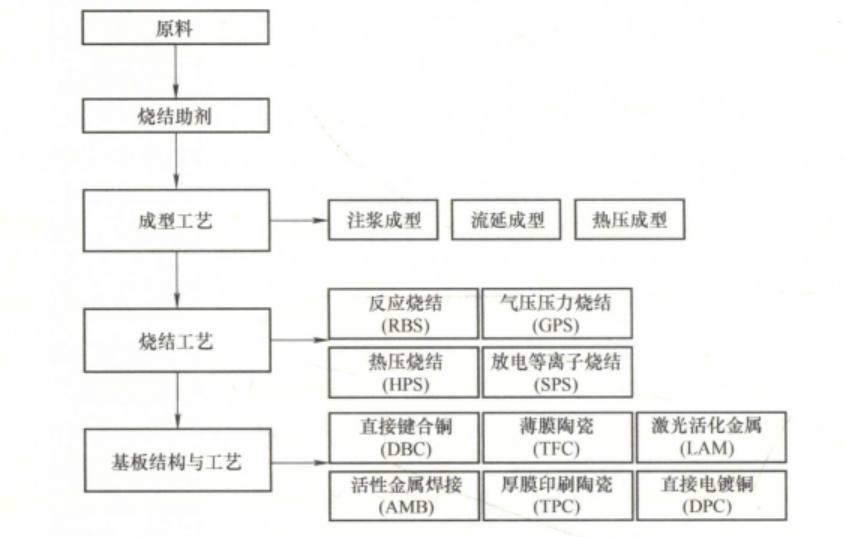

陶瓷基板的标准化制备工艺流程如图4所示。行业主流成型工艺包含注浆成型、流延成型、热压成型等,其中流延成型工艺适配大批量、标准化量产,是工业规模化生产的首选工艺。陶瓷基板的烧结工艺种类丰富,涵盖反应烧结、气压压力烧结、热压烧结、放电等离子烧结等,不同烧结工艺制备的基板性能差异显著,其中热压烧结能够最大化优化陶瓷基材的致密度与力学、热学性能,主要应用于高性能、高可靠性的高端芯片封装场景。

结合金属化制造工艺的差异,陶瓷基板可分为薄膜陶瓷基板、厚膜印刷陶瓷基板、直接键合铜陶瓷基板、活性金属焊接陶瓷基板、直接电镀铜陶瓷基板、激光活化金属陶瓷基板等多个品类,各类工艺制备的基板在布线精度、导热性能、机械强度、适配场景上区分明显。

当前陶瓷基板技术正朝着高性能、低成本、集成化的多元方向迭代升级。行业研发重点集中在优化陶瓷粉体制备工艺、迭代烧结助剂配方、升级烧结核心技术,同时持续研发新型陶瓷基材,在降低量产成本的同时全面提升基板综合性能。此外,优化金属布线与陶瓷基材的适配性、提升基板线路互连密度、实现基板3D集成化封装,也是陶瓷基板技术的核心发展方向,旨在全方位适配高端电子器件的高性能封装需求。

(3)玻璃基板

玻璃基板凭借极致的热稳定性与机械稳定性,成为高端芯片封装的新型核心基材,相较于传统有机基板具备多重性能优势。在高温工况下,玻璃基板可长期保持结构与性能稳定,不易发生热形变,有效规避高温形变引发的芯片性能异常问题,大幅提升封装整体可靠性。同时,玻璃基板可实现超高密度线路互连,突破了有机基板互连密度受限的技术瓶颈,能够充分适配高集成度芯片的性能与集成化需求。

在光刻加工环节中,玻璃基板具备超高表面平坦度,可精准控制光刻焦深,保障互连尺寸的稳定性与精度,有效提升芯片封装的加工精度与良品率,而有机基板平坦度较差,极易出现光刻偏移、尺寸偏差等工艺问题。在热匹配性方面,玻璃基板的热膨胀系数与硅芯片高度接近,能够大幅降低工况温度变化产生的热应力,规避封装结构开裂、线路脱落等可靠性隐患,有效延长芯片封装结构的使用寿命,而有机基板与硅芯片热膨胀系数匹配度低,长期运行易产生应力失效问题。

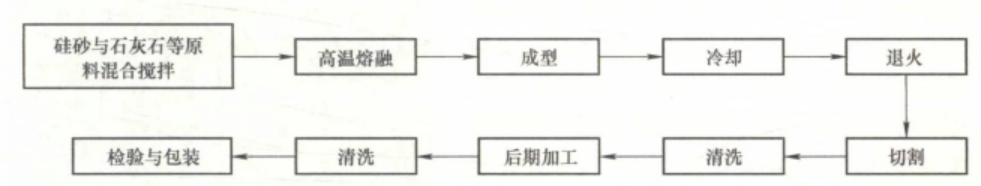

玻璃基板的标准化制备工艺流程如图5所示,整体工序完备,主要包含原料配比预处理、高温熔融成型、匀速冷却、应力退火、精准切割、表面清洗、端面精加工、热处理研磨等核心步骤。根据产品尺寸、精度、性能需求的不同,可灵活调整成型工艺与后续加工工序,适配不同等级的芯片封装场景。

目前有机基板依旧是工业芯片封装的主流基材,但玻璃基板凭借优异的综合性能,已成为下一代高性能处理器、高端精密电子器件封装的核心备选技术,未来市场应用前景广阔。

按基板是否有支撑芯层分类

(1)有芯基板

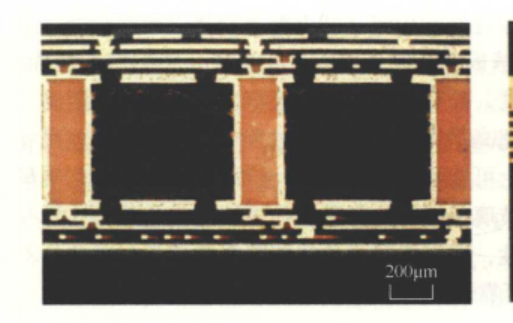

有芯基板是工业芯片封装中应用极为普遍的基板结构,整体采用“刚性芯层+上下积层”的复合结构,核心层为高强度刚性芯板,芯板上下两侧叠加多层绝缘与线路积层,结构稳定性极强,具体结构形态如图6所示。该结构依托刚性芯板的支撑作用,赋予基板优异的机械承载能力与散热性能,能够有效抵御封装加工、设备装配过程中的外力冲击,大幅降低基板弯曲、翘曲、形变的概率,保障封装结构的平整度与稳定性。

有芯基板的量产制备工艺包含多层板材压合、精准钻孔、通孔电镀、线路蚀刻、表面防护处理等多道核心工序,工艺成熟、产品稳定性高。但相较于无芯基板,有芯基板结构层级复杂、加工工序更多,原材料与制造成本相对更高,主要应用于对结构稳定性、可靠性要求严苛的工业芯片、车载芯片、军工电子器件封装场景。

(2)无芯基板

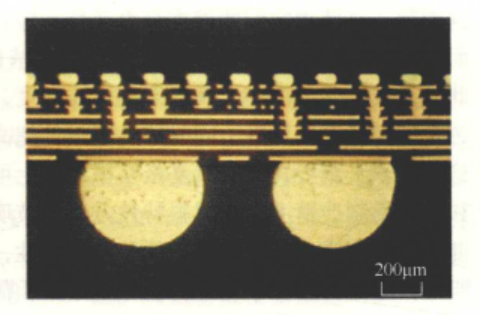

无芯基板摒弃了传统的刚性芯板结构,整体完全由多层绝缘介质材料与铜线路层通过积层工艺逐层复合成型,结构设计更加精简,基础结构如图7所示。独特的无芯结构让基板的线路布局限制大幅降低,可实现更复杂、更高密度的电路布线设计,电气传输性能更优,信号损耗更低,适配小型化、高密度封装的芯片产品。

无芯基板的短板在于缺乏刚性芯层支撑,整体结构刚性较弱,加工与使用过程中更容易出现翘曲、形变问题,结构稳定性低于有芯基板。受限于结构可靠性短板,目前无芯基板尚未大规模应用于高可靠性要求的工业芯片封装领域,行业应用需结合具体场景、性能需求与成本预算综合选型,主要适配民用消费电子等常规工况场景。

按芯片封装与PCB互连是否有焊球分类

(1)LGA基板

LGA基板是适配平面栅格阵列封装的专用基板,该封装技术广泛应用于高性能计算机、服务器、高端通信设备等大功率、高速运算电子设备中,基板互连结构如图8所示。LGA封装摒弃了传统外置引脚与底部焊球结构,直接通过芯片引脚与PCB板焊盘精准对接焊接,大幅缩短了芯片与主板PCB的电气传输路径,信号传输延迟更低、传输速率更快,电气性能得到显著优化。

同时,直接贴合的焊接方式降低了组装堆叠高度,助力设备小型化、高密度组装设计,从根源上规避了传统引脚封装因引脚共面性偏差引发的虚焊、脱焊、接触不良等焊接缺陷,有效提升芯片封装与设备组装的良品率。LGA封装的标准化作业流程主要包含PCB结构设计、前期工艺准备、焊盘精准贴附、恒温焊接、性能检测、故障排查与修复等环节,全流程可控性强、产品一致性高。

(2)BGA基板

BGA基板是球栅阵列封装的核心配套基板,也是当前高密度芯片封装的主流基板类型,通过基板底部阵列化排布的金属焊球,实现芯片与PCB主板的电气互连与机械固定。相较于传统引脚式封装,BGA封装最大的优势在于突破了引脚数量限制,可实现超大规模I/O接口排布,完美适配高集成度SoC芯片的互连需求。同时,面阵列焊球布局大幅缩短了信号传输路径,有效降低高频信号的传输损耗与延迟,显著提升芯片整体运行性能。

根据结构工艺与应用场景的差异,BGA封装可分为塑料焊球阵列封装、陶瓷焊球阵列封装、金属焊球阵列封装、倒装芯片焊球阵列封装等多个品类,各类封装结构如图9所示。通过优化焊球排布间距、阵列密度与材质配比,可进一步提升BGA封装的电路组装密度、机械稳定性与散热性能。凭借集成度高、电气性能优、适配性广的多重优势,BGA封装已成为现代高性能集成电路、工业高端控制芯片、智能处理芯片的首选封装方式。
