光刻工艺中的LER是什么？

在纳米级光刻工艺中，线边缘粗糙度（Line Edge Roughness, LER）是指光刻图案边缘与理论上完美光滑边缘之间的随机偏差。显影后，光刻胶边缘在电子显微镜下呈现类似锯齿的不规则图形。与之相关的线宽粗糙度（LWR）则强调线宽沿长度方向的波动。随着特征尺寸持续缩小，LER并不会同比缩小，而工艺容差却不断收窄，这使得过去几纳米级的边缘起伏从“图形小瑕疵”转变为直接影响器件性能的关键因素。

LER的物理来源与随机性

LER并非由单一原因造成，而是光刻过程中多个随机环节叠加的结果。掩模图案本身的粗糙度在当前193纳米光刻技术下几乎不会转移到光刻胶上，但在更先进的EUV光刻中，掩模粗糙度可能成为潜在问题。曝光剂量的变化是LER的重要来源：由于投影透镜尺寸有限，曝光光线强度呈梯度分布，而光刻胶图案边缘恰好是强度等于阈值剂量的位置。当激光输出功率、光学系统振动或晶片载物台微小移动导致剂量波动时，边缘位置就会随之移动。图像对数斜率（ILS）描述了光强从曝光区到未曝光区过渡的陡峭程度，ILS越高则边缘越清晰，LER越小。化学放大光刻胶中的酸扩散会加剧LER：在曝光后烘烤步骤中，酸在光刻胶薄膜内随机扩散，若酸扩散到目标边缘之外并使未曝光区域去保护，这些区域会被显影剂溶解，从而增加LER的高频成分。最后，即使排除上述因素，光刻胶本身的固有粗糙度仍会沿侧边产生LER，这包括光子吸收的非均匀性、聚合物链尺寸差异、溶解过程的随机性，以及部分溶解的聚合物分子在冲洗过程中重新沉积。

LER的量化参数与频谱特征

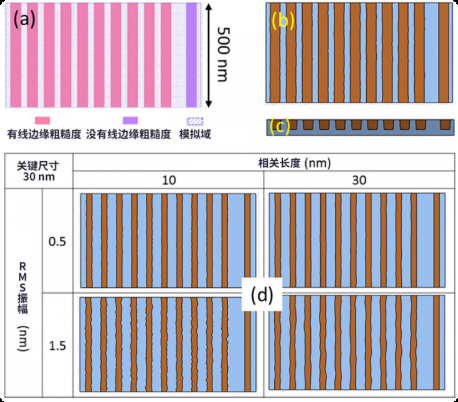

工程上量化LER通常使用两个主要参数。其一是均方根粗糙度（RMS Roughness），计算公式为各测量点宽度与平均宽度之差的平方平均值的平方根，它反映边缘的整体粗糙程度，但不涉及粗糙度在空间上的分布。其二是相关长度（Correlation Length），描述边缘粗糙度在空间上的变化特征，即每次线宽测量值与平均线宽的差值。仅看RMS数字往往不足以判断LER的真实影响，因为粗糙度可能集中在长波段或短波段，而不同频段的粗糙度对后续图形转移和器件性能的杀伤方式不同。长周期粗糙更容易在刻蚀转移后保留下来并映射成器件等效尺寸波动，短周期粗糙则更影响局部边缘形貌。因此成熟的分析方法会结合功率谱密度（PSD）和频段分析来理解粗糙度特征。

LER对器件性能的影响

LER对MOSFET性能的影响在特征尺寸缩小到几十纳米以下时已无法忽视。栅极图案边缘的随机起伏会在沟道长度方向上形成局部短沟道（幸运通道），导致器件之间的不匹配。例如在Intel 65纳米器件中，当LER的三倍标准偏差大于标称栅极关键尺寸的10%时，导通驱动电流下降了2%。由于LER引起的变异与短沟道效应高度相关，对短沟道效应抵抗力较强的器件结构（如FinFET、三栅MOSFET、FDSOI）受性能变异的影响较小。此外，在互连结构中，LER会导致金属线实际截面积减小从而增加电阻，进而增大RC延迟并影响芯片速度；电流可能在粗糙边缘处集中，增加电迁移风险；边缘粗糙的金属线在热循环和机械应力下也更容易出现断裂。在极限间距图形中，边缘起伏还会侵蚀间距容差，增加桥连和局部漏电风险。许多LER问题最先表现为参数分布拉宽（如阈值电压、驱动电流的离散性恶化），随后才在良率上集中暴露。

降低LER的主要途径

降低LER需要从多个环节协同优化。在曝光环节，精确控制曝光能量、时间和焦平面位置，减小因曝光不均或过度造成的边缘波动。选用稳定性更好、对光源响应更合适的光刻胶材料。精确设计和制作掩模版，通过模拟预测优化关键结构设计。在双重图案化技术中，双重图案化与双重蚀刻（2P2E）通过多次蚀刻过程使图案边缘趋于平滑，统计数据显示其LER轮廓的相关长度大于传统工艺，从而获得更平滑的线边。自对准双重图案化则通过薄膜沉积、各向异性蚀刻和化学机械抛光，仅需一次曝光即可将光刻胶原始节距减少50%。在FinFET制造中采用自对准双重图案化时，由线宽粗糙度（LWR）引起的性能变化几乎可以消除，因为保形沉积和各向异性蚀刻形成的间隔层定义线条具有高度相关的边缘。此外，优化曝光后烘烤温度、控制酸扩散系数等措施也有助于减少LER。
