集成电路制造中的缺陷检测

在追求极致性能与极小特征尺寸的集成电路制造领域，任何微小的异常均可能导致芯片失效。这些异常，即制造缺陷，是影响最终产品良率、性能与可靠性的直接因素。缺陷并非呈现单一形态，而是在晶圆经历上百道工艺步骤的过程中，不断演化、累积并显现，构成一幅复杂的图景。

一、缺陷分类

前端制程（Front End of Line, FEOL）是集成电路制造中形成晶体管等核心有源器件的阶段。在这一纳米尺度的精密制造过程中，量检测技术如同“制程之眼”，通过实时、在线的监控与测量，确保每一道工艺参数都严格控制在设计窗口内，是保障芯片性能、成品率和可靠性的基石。

1.1 按来源与分布规律：Kaempf标准

• 随机缺陷：主要由附着在晶圆表面的微小颗粒（污染） 造成。它们在晶圆上的分布位置随机、均匀，没有特定聚类现象，难以预测。虽然可能影响个别芯片，但通常不会造成系统性影响。

• 系统缺陷：源自光刻掩膜版缺陷、曝光工艺误差（如套刻不准、聚焦偏差）及光学邻近效应等系统性根源。其最大特征是聚类出现，并在同一片晶圆不同芯片（Die）的相同位置重复出现，在不同晶圆间也可重复，对整批良率构成系统性威胁。

• 组合缺陷：是随机缺陷与系统缺陷的混合体，被认为是实践中最常见、也最复杂的类型。

1.2 关键量测项目按物理表征：缺陷的“本体”形态

• 形貌缺陷：指晶圆表面的微观几何异常，如微小粗糙面、凹坑、划痕（尤其由CMP产生）、凸起、裂纹等，直接影响表面平整度和后续工艺。

• 污染物缺陷：指附着的外来物质。从分子层面的有机/无机污染物，到原子层面的离子/重金属杂质；其常见形式包括表面颗粒/冗余物（几十纳米至数百微米）、光刻胶残留、反应物残留等。它们会阻挡光线或刻蚀，导致图案缺失或导线桥接短路。

• 晶体缺陷：源于硅晶体本身的原子排列错乱，如硅原子失位/错位、非硅原子掺杂，以及位错、堆垛层错、滑移线等。这类缺陷直接影响晶圆的半导体特性，危及器件电性能。

1.3 按宏观排布

• 局部缺陷：缺陷集中在特定区域，形成缺陷簇，可能呈现无定形、线性、曲线或环形等特定图案，往往反映了可追溯的具体产生原因（如设备污点、化学喷溅、机械划痕）。

• 全局缺陷：分布式广泛、数目多，遍布晶圆各处，通常由随机污染造成，纠正代价高昂。

1.4 工艺流程中的缺陷

晶圆制备与薄膜沉积

• 颗粒污染：来自无尘室空气、设备内部部件磨损（如热板结晶体掉落）、工艺气体及化学品中的杂质。

• 薄膜形貌异常：包括表面粗糙度异常、凹陷/凹坑、薄膜厚度不均、突起等，多由工艺参数（温度、压力、气流）控制不当或设备部件（如喷嘴污染、过滤器老化）状态不佳引起。

• 晶体缺陷：在外延生长等特定沉积中，可能因衬底污染、生长速率过快或热应力产生位错、层错。

光刻与图形化

• 随机缺陷：表面粒子污染会遮挡曝光光线，导致其下方的图案缺失。光刻胶残留（因显影液流量不足或喷嘴高度不当）和反应物残留（因冲洗不彻底）会阻碍图形正确形成。

• 系统缺陷：掩模版本身的图形缺陷（断裂、桥接、污染）会被复制到每一片晶圆上。光学邻近效应则是由光的物理衍射导致，造成线宽变窄、拐角圆滑、线端缩短等系统性图形失真。

刻蚀与离子注入

• 刻蚀缺陷：主要表现为图案偏差，如桥接（短路）、断线（开路）、关键尺寸偏差、侧壁粗糙。刻蚀残留物和由颗粒充当“微掩模” 造成的图形异常也极为常见。这些缺陷直接导致电路短路、开路或电参数漂移。

• 离子注入缺陷：其核心是晶体缺陷，即高能离子轰击造成的晶格损伤（原子空位、位错）。这虽可通过退火修复，但残留损伤会严重影响载流子迁移率，其均匀性需通过热波技术等手段间接监测。

化学机械抛光

• 表面划痕：抛光过程中产生的机械损伤，会直接破坏电路连通性。

• 残留物与颗粒：抛光浆料残留或其中的大颗粒团聚体，同样会妨碍后续工艺或导致电性故障。

• 表面不平整/凹坑：直接影响全局平坦化效果。

1.5 功能失效的终点：电性缺陷

• 无论物理缺陷形态如何，其最终危害往往体现为影响电路功能的电性缺陷。这类缺陷主要指影响电路连通性的问题，如导线断线、接触孔/通孔接触不良、由残留物导致的导电通道阻塞等。

1.6 系统性根源：缺陷从何而来？

• 环境与设施：无尘室的空气颗粒污染与空气分子污染是持续的背景噪声。

• 工艺设备：设备内部运动部件磨损、腔体污染、零部件（如喷嘴、过滤器）老化或状态异常是主要点源。

• 材料与介质：工艺化学品、特种气体、超纯水的纯度，以及其输送系统的洁净度至关重要。

• 工艺控制：每一步工艺的参数设置（流量、时间、温度、压力）的微小偏差都可能直接诱发缺陷。

• 设计与系统交互：如光学邻近效应，是物理规律与设计规则交互带来的固有挑战。

二、缺陷检测技术

面对种类繁多、尺度微小且散布于复杂工艺链的缺陷，半导体制造业发展出了一套多层次、多原理的精密检测技术体系。这些技术如同功能各异的“眼睛”，从不同物理维度洞察隐患，共同构建起保障良率的防线。

2.1 光学检测技术

光学检测利用光与物质的相互作用，是产线上应用最广泛、速度最快的缺陷筛查手段。根据照明与信号采集方式的不同，主要分为明场、暗场及干涉检测，以适应不同的检测场景。

在实际产线中，光学检测策略高度灵活：无图形晶圆（如裸硅片或沉积后薄膜）表面背景简单，普遍采用基于暗场散射原理的快速扫描来捕捉颗粒和划痕。而对于图形晶圆，则一般采用“明场为主、暗场为辅”的组合策略：明场高清成像用于检视电路图形本身的完整性（如断线、短路），而暗场则用于捕捉附着在图形上的微小污染物或边缘粗糙度变化。干涉技术则更多服务于工艺监控和特定形貌缺陷的定量分析。

2.2 电子束检测技术

当制程节点进入纳米尺度，光学衍射极限使得某些微小缺陷难以分辨。此时，基于扫描电子显微镜（SEM） 原理的电子束检测技术凭借其亚纳米级分辨率成为不可或缺的高精度工具。其核心是发射聚焦的高能电子束扫描样品表面，通过探测激发的二次电子、背散射电子等信号来生成图像。在缺陷检测领域，电子束技术主要有两类关键设备：

• 电子束缺陷检测（EBI）：不仅能够发现光学设备难以识别的微小物理缺陷（如刻蚀残留、极细颗粒），更拥有独特的电性缺陷检测能力。其原理基于“电压衬度成像”：当电子束照射电路时，良好导通的区域电荷易导出，表面电位变化小；而存在开路、短路或接触不良的区域会积累电荷，导致表面电位显著变化，进而在二次电子图像上产生明暗对比。因此，EBI是定位断线、通孔失效等直接影响电路功能缺陷的“神探”。但由于其逐点扫描方式导致速度较慢，常作为对光学初筛后可疑区域或关键工艺层的抽样检测手段。

• 缺陷复查SEM（DR-SEM）：利用SEM的超高分辨率（可达百万倍放大），对EBI或光学检测提供的缺陷坐标进行精准复核，提供极其清晰的缺陷微观形貌图像，用于最终确认缺陷类型、分析其根源（例如，区分一个暗点到底是颗粒还是空洞），为工艺溯源提供“黄金标准”依据。

此外，同属SEM家族的关键尺寸SEM（CD-SEM） 虽不直接用于寻找缺陷，但其0.5-1.0纳米的测量分辨率专用于监控线宽、接触孔直径等关键尺寸，是确保工艺窗口稳定的重要量测工具，与缺陷检测紧密协同。

2.3 原子力显微镜（AFM）

因此，AFM常用于对光学或电子束发现的疑似缺陷进行终极复核，或是在研发阶段用于分析纳米级微裂纹、抛光后纳米划痕、表面粗糙度等极致精细的形貌问题。然而，其扫描速度极慢、视野极小的缺点，使其无法用于在线检测，仅限于离线抽检和深度研发分析。

对于需要原子级真实三维形貌的极致分析，原子力显微镜（AFM）展现了无可替代的价值。其原理是利用纳米级探针扫描表面，通过检测探针与样品原子间的相互作用力（导致微悬臂偏转）来重构三维形貌图。

AFM的核心优势在于：

1. 真正的三维数据：可直接测量缺陷的高度、深度、侧壁角度和粗糙度（如线条边缘粗糙度LER），测量精度优于CD-SEM。

2. 极高的分辨率：可达亚纳米甚至原子级。

3. 材料普适性：无需导电，可在空气或液体中工作。

2.4 X射线检测

当缺陷隐藏在器件内部时（尤其是后道封装环节），上述基于表面作用的技术便无能为力。此时，X射线检测利用其高穿透能力实现无损内部成像，成为关键工具。其原理是利用X射线穿透器件，不同密度材料（如硅、金属、空气）对射线的衰减程度不同，探测器据此生成反映内部结构的灰度图像。结合计算机断层扫描（CT） 技术，更能实现三维立体成像。在集成电路制造中，X射线检测主要用于：

封装环节缺陷检测：精准检测焊球、微凸点、硅通孔（TSV）内部的焊接空洞、裂纹、桥连、错位以及封装内异物。对于先进封装（如3D IC），它是保障堆叠互连质量的“最后防线”。

特定前道应用：如同步辐射X射线可用于晶圆材料应力分析或键合对准检查，但多属研发应用。

X射线检测的核心优势是无损和穿透性，尤其对空洞等密度差异大的缺陷极其敏感。其挑战在于分辨率、速度和样品尺寸的权衡，以及潜在的辐射损伤风险。新一代高速3D-CT技术正致力于提升分辨率和吞吐量，并融合AI进行自动缺陷识别。

三、主流缺陷检测设备厂商

3.1 全球格局

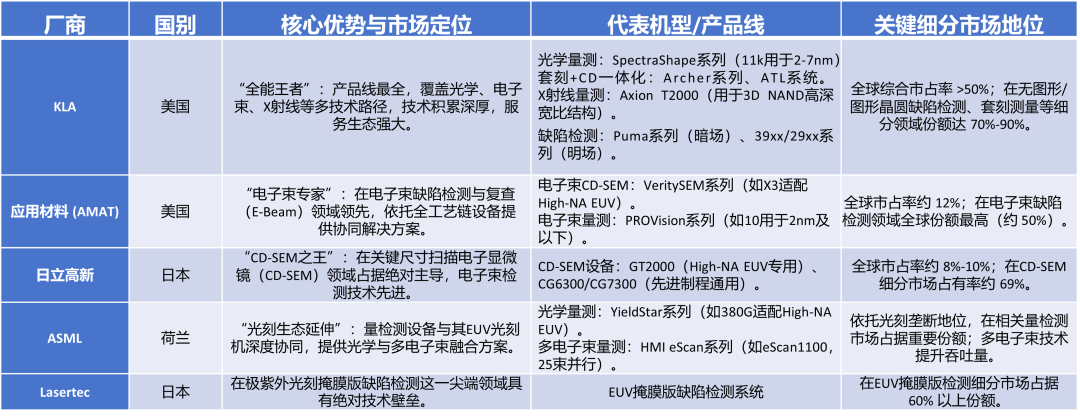

全球半导体前道缺陷检测与量测设备市场呈现 高度集中 的寡头垄断格局。整体而言，前十大厂商合计占据约 93% 的市场份额，其中 KLA（科磊） 是公认的行业霸主，与应用材料（AMAT）、日立高新（Hitachi High-Tech）、ASML及Lasertec等构成了“一超多强”的竞争态势。

KLA的统治力不仅源于其全面的硬件平台，更在于其通过多次并购整合形成的、包含强大AI数据分析软件在内的完整工艺控制解决方案，以及对先进制程（如3nm、5nm）和复杂结构（如3D NAND）的持续领先支持。应用材料和日立高新则在各自优势的电子束赛道上构建了深厚的护城河。ASML的策略则是将其在光刻领域的压倒性优势向产业链上下游延伸，打造“光刻+量检测+计算光刻”的封闭生态。Lasertec则精准卡位EUV技术带来的全新检测需求，在一个小而精的领域形成了近乎独家供应的局面。

3.2 国产设备发展现状

与全球高度集中的格局不同，中国大陆的缺陷检测设备市场参与者呈现出 “多而散” 的特点，尚未出现具备全平台能力的国际级巨头。整体国产化率仍然很低（约 2%-5%），但以中科飞测、精测电子、东方晶源、赛腾股份等为代表的国内龙头企业，正在特定领域和成熟制程节点上实现快速突破。

此外，还有众多厂商在更细分的利基市场耕耘：睿励仪器聚焦薄膜测量，天准科技拥有明场缺陷检测产品，御微半导体/芯上微装专注于掩膜版检测，中图仪器主攻高端几何量测，高视半导体专注晶圆宏观缺陷AOI。这种“分散突破”的策略，使国产设备在28nm及以上成熟制程的替代验证进程不断加速，并在如HBM检测、封装检测等特定应用场景形成了差异化优势。

3.3 技术制高点与国产差距

当前市场竞争的核心制高点集中于：

1. 先进制程支持能力：面向5nm、3nm、2nm及以下逻辑制程以及200层以上3D NAND存储芯片的检测与量测。

2. EUV全链路检测：包括EUV掩膜版的“真光”（Actinic）检测以及与之配套的超高灵敏度晶圆缺陷检测。

3. 多模态智能融合：光学与电子束的在线协同，以及集成AI实现实时缺陷分类、根源分析与预测性管控。

国际巨头凭借数十年的技术积累、庞大的研发投入和深厚的客户生态，在这些制高点上建立了近乎垄断的地位。国产设备的主要差距体现在：检测的终极精度与稳定性、复杂缺陷的信噪比与检出率、设备在产线中的长期可靠运行效率（uptime），以及对最先进工艺节点的全覆盖解决方案能力。追赶的关键在于核心部件（如高亮度光源、高性能传感器）、基础算法与软件，以及海量缺陷数据的积累与迭代。

3.4 未来展望：融合、智能与专用化

更深度的多模态融合：“光学快速普查+电子束精确定罪”的模式将进一步强化，并向集成X射线等更多技术以应对3D封装内部检测需求发展。

更全面的AI赋能：AI将从缺陷分类进一步渗透至设备控制、成像优化、预测性维护等全流程，推动检测系统从“自动化”走向“自主化”。

更极致的专用化：随着GAA晶体管、CFET、3D DRAM等新器件结构的出现，以及Chiplet异构集成的普及，检测设备将催生出更多针对特定工艺和结构的专用机型。
