芯片PPA设计是什么？

本文介绍了硅芯片的兼顾功耗、性能和面积的设计理念和思路。

在硅芯片设计中，PPA作为功耗（Power）、性能（Performance）和面积（Area）的统称，是评估芯片设计质量与效率的三大核心指标。这三个指标共同决定了芯片的物理实现成本、工作能耗以及任务处理能力，也是芯片能否在特定应用场景中具备市场竞争力的关键所在。任何一个维度的改动，通常都会对另外两个维度产生连锁反应，因此设计人员往往需要在三角关系中进行审慎的权衡与取舍。

PPA各维度的核心含义与影响

性能通常指芯片的运行速度，具体由时钟频率、数据吞吐量和延迟等指标衡量。高性能意味着芯片能更快地处理数据并执行指令，这对于提升用户体验、满足AI及科学计算等高要求应用至关重要。同时，性能更强的产品在市场上更具吸引力，有助于维持竞争优势。

功耗则指芯片在工作与待机状态下消耗的电能。在移动设备和数据中心等场景中，低功耗设计直接关系电池寿命、热管理成本和能源开销。高效的功耗控制还能避免芯片因过热触发性能降频，确保持续稳定的输出能力。高功耗所带来的热应力也会影响器件长期可靠性，这使得功耗管理成为设计中的关键约束。

面积指芯片所占据的硅片物理尺寸，直接决定了单个晶圆上能够产出的芯片数量与制造成本。较小的面积不仅提升了制造良率、降低了单位成本，也为紧凑型设备和系统级集成创造了条件。此外，面积缩小有利于缩短信号传输路径，从而可能在速度与功耗上获得收益。

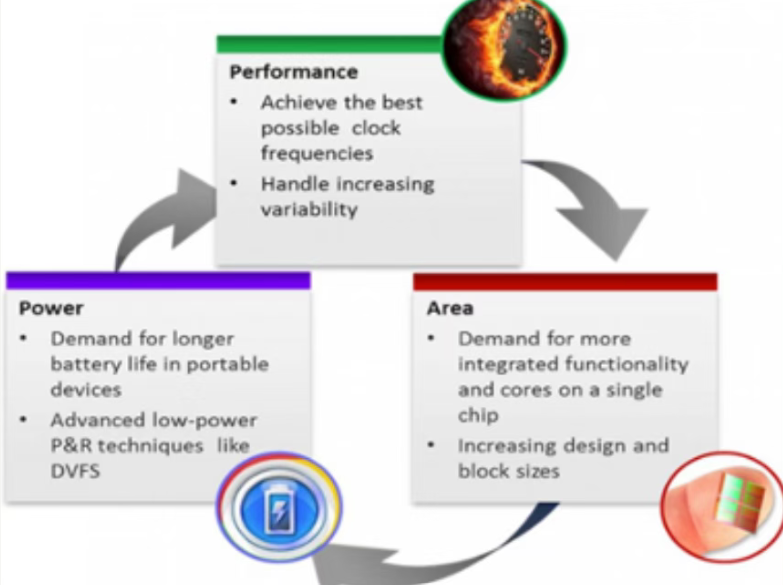

PPA之间的相互制衡与优化思路

在芯片设计中，性能、功耗与面积三者之间存在天然的制衡关系。提升性能往往需要增加流水线深度或并行度，这会扩大逻辑规模并提高翻转活动，从而推高功耗和面积需求；压缩面积通常依赖资源共享，却可能限制吞吐能力并增加调度复杂度；降低功耗则可能需降低频率或关断模块，进而影响响应速度与峰值性能。正因如此，设计的目标往往不是在单一维度上追求极致，而是在工程约束范围内寻找可行的均衡点。

在RTL设计阶段，结构层面的决策对PPA结果具有根本性影响。功耗控制方面，可通过时钟门控减少无效寄存器翻转，通过状态编码优化降低位翻转次数，并通过削减冗余逻辑来降低不必要的动态功耗。性能提升则需关注关键路径深度，可采用结构并行化和流水线划分来缩短逻辑层级，提高时钟频率。面积优化则依赖资源共享、位宽精简和结构简化，通过复用硬件模块和控制逻辑规模来压缩硅片占用。这些策略往往互相牵制，需要结合设计目标统一考量。

PPA要求的确定与实现路径

芯片PPA目标的制定，需从目标应用场景、竞品指标和客户需求出发，明确具体的技术规格。性能方面需定义时钟频率与吞吐量；功耗方面需设定工作与待机状态下的功耗预算；面积方面则需明确总尺寸及功能模块的分配。同时，所选工艺节点与标准单元库也会直接影响到PPA的最终达成情况。

为实现预定目标，设计团队通常从架构、电路、物理实现、软件及验证等多个层面协同推进。架构层面可优化微架构、缓存层次与流水线设计；电路设计阶段需借助逻辑综合工具并设定严格的时序约束，同时引入多阈值电压、时钟门控等低功耗手段；物理设计则通过布局布线和电源网络优化来减少延迟与能耗。此外，编译器与驱动程序的优化，以及基于仿真和原型平台的迭代验证，同样是确保最终芯片满足PPA指标的重要环节。
