本文主要讲述芯片研磨后的清洗。

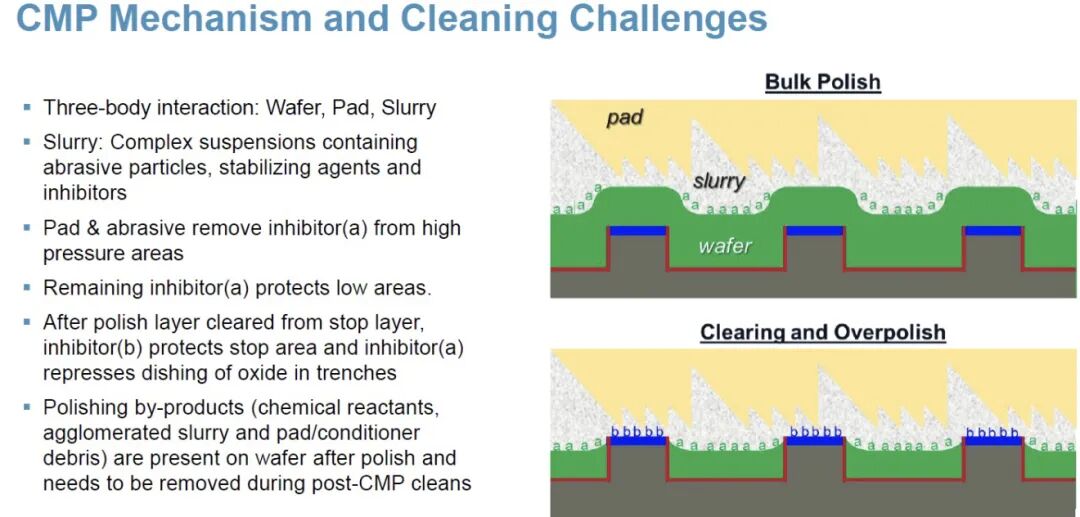

在芯片制造的CMP（化学机械抛光）之后，晶圆表面看起来光洁如镜，但实际却狼狈不堪——抛光液残留、金属离子污染、有机杂质、微细颗粒，全都牢牢粘在表面。如果不彻底洗干净，后续光刻、沉积、刻蚀的良率会直接崩盘。CMP后的清洗，是晶圆从“磨完”到“能用”之间必经的一道生死关。

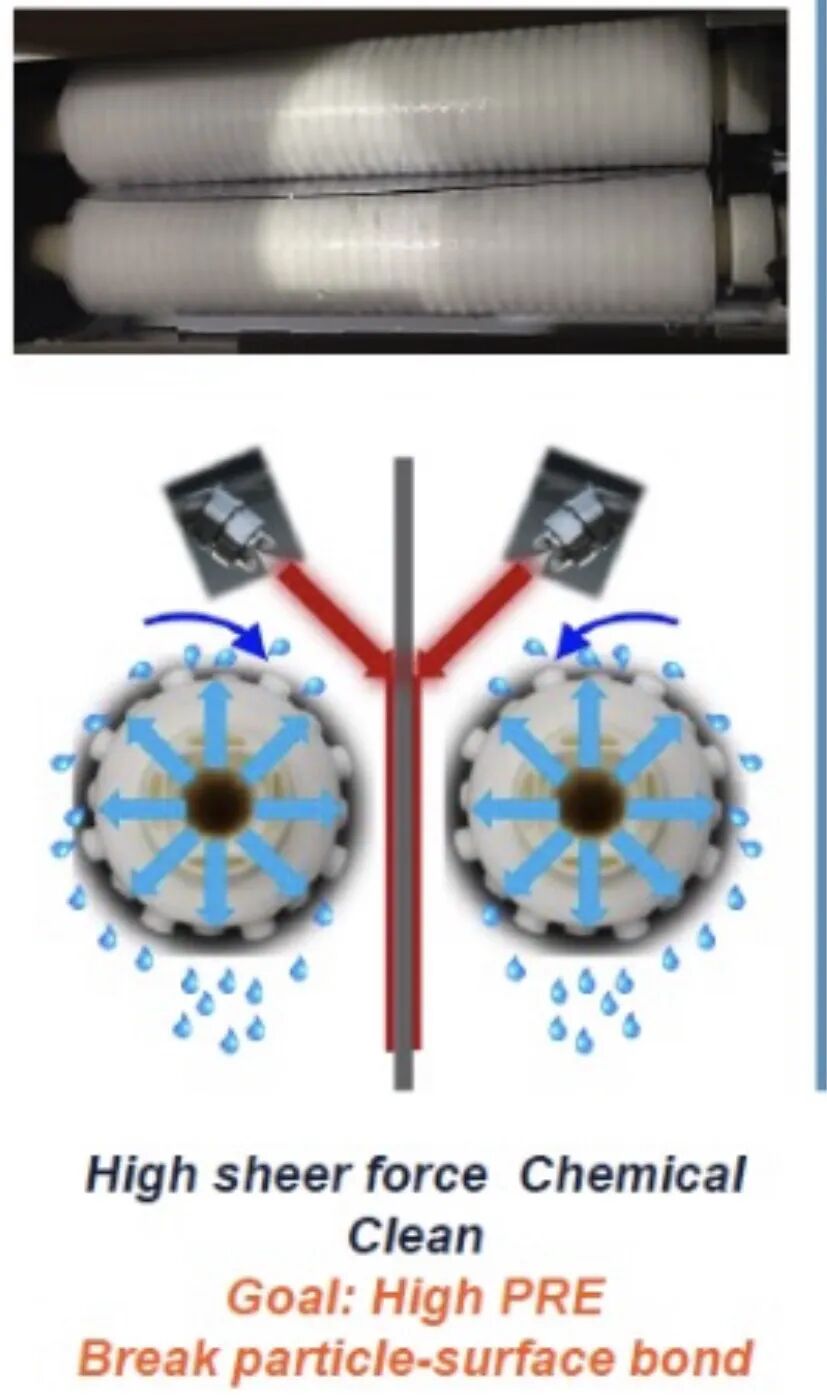

软垫化学机械抛光和双面刷洗属于强物理清除手段，靠剪切力把颗粒从表面“刮”下来。软垫抛光用旋转的软质垫子和化学液配合，施加的剪切力最大，适合去除顽固的大颗粒残留。双面刷洗则用PVA刷子上下夹住晶圆旋转擦洗，剪切力同样很高，能高效清除抛光后残留的颗粒。这两种方法的共同目标是“高颗粒去除效率”，也就是把粘在表面的东西尽可能多地带走。

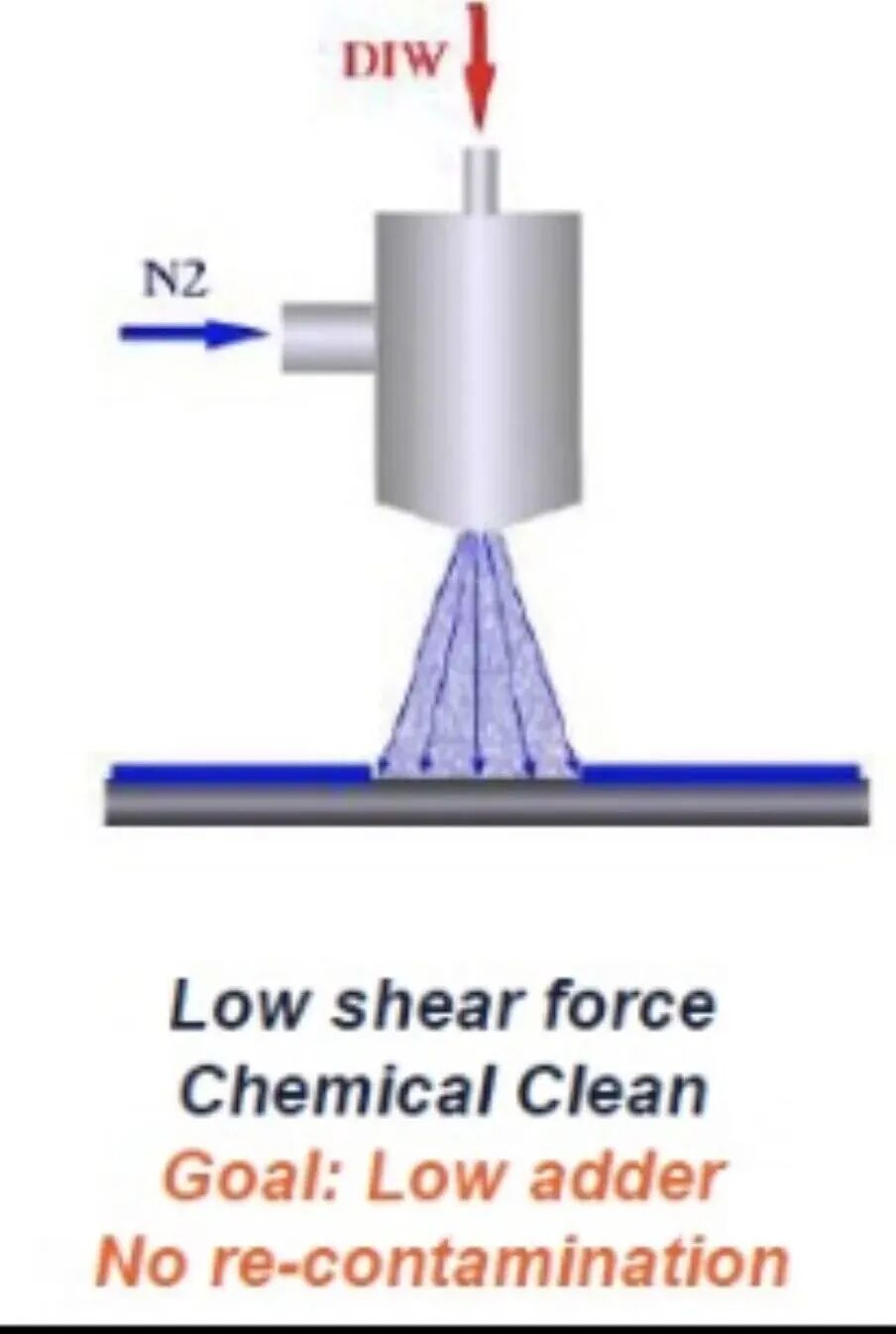

但物理清除有个副作用——被刮下来的颗粒可能重新粘回表面。这就轮到非接触式清洗上场了。兆声波或流体喷射通过空化效应产生微弱的物理力，剪切力低，主要目的是“不引入新污染”，把残留在表面的微小颗粒松动并冲走，同时不让已经剥离的颗粒再沉积回去。
Marangoni干燥解决的是另一个问题：水痕。晶圆从湿法清洗中取出时，如果干燥不均匀，残留的水滴会在表面留下矿物质斑点。Marangoni干燥利用表面张力梯度，让水膜像“拉幕”一样从晶圆表面平整撤走，不留下任何水痕。

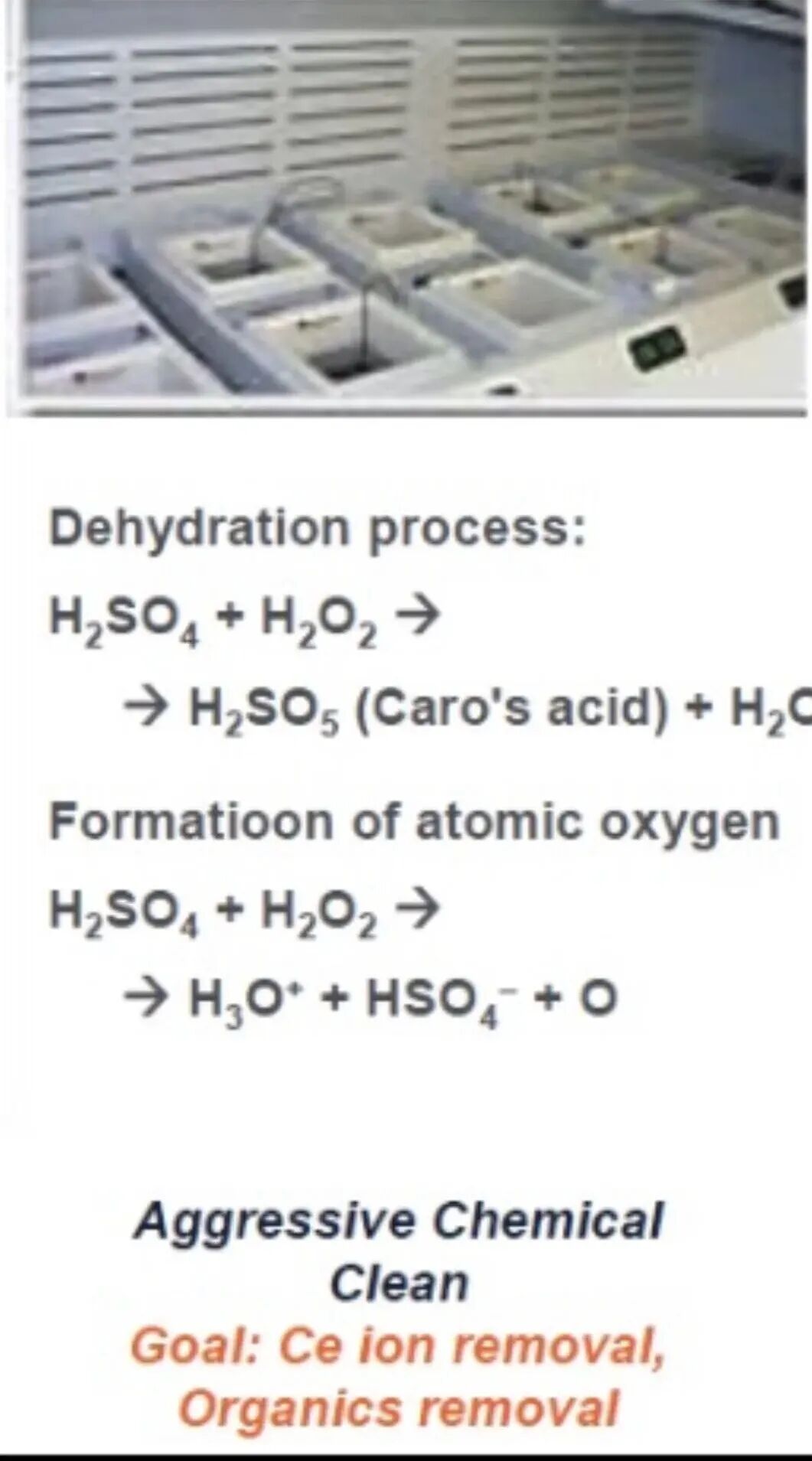

湿法化学清洗（尤其是SPM，即硫酸/双氧水混合物）是去除有机污染物和金属离子的主力。SPM反应生成过氧硫酸，进一步分解出原子氧，这种活性极强的氧原子能氧化分解有机残留，同时把铈离子等金属污染物溶解带走。图片中还提到了“脱水过程”——SPM的强脱水性可以改变晶圆表面的化学状态，为后续的清洗步骤做好准备。
CMP后清洗的本质，是一场物理力与化学力的精密配合。软垫抛光和刷洗负责“刮掉”，兆声波负责“松动”，SPM负责“溶解”，Marangoni负责“不留痕”。每一步都有它的任务，少了谁，良率都要打折。 清洗技术本身不创造价值，但没有它，前面所有光刻、刻蚀、沉积的努力全都归零。这就是CMP后清洗在芯片制造中的真实地位。
