从硅片到芯片：集成电路制造全流程解析

集成电路制造是数百道精密工艺协同的复杂工程，核心是在硅晶圆上通过重复循环构建晶体管与互连网络。本文从晶圆制备、光刻、沉积刻蚀、掺杂改性到互连封装，拆解芯片制造全流程，解析各环节核心原理与技术难点。

从一片硅到一枚芯片：集成电路制造究竟经历了什么？

一枚集成电路看似只是面积有限的硅芯片，其内部却可能集成数以亿计乃至数百亿计的晶体管，以及规模庞大的金属互连网络。如此复杂的结构并不是一次加工完成的，而是在晶圆表面反复进行薄膜生长、图形曝光、材料刻蚀、杂质掺入和热处理后逐层形成。对于现代芯片制造而言，真正的核心并非某一项孤立工艺，而是如何在数百道相互制约的步骤中，持续控制材料厚度、图形尺寸、界面状态、杂质分布和晶圆应力，并保证不同层之间保持足够精确的空间对应关系。

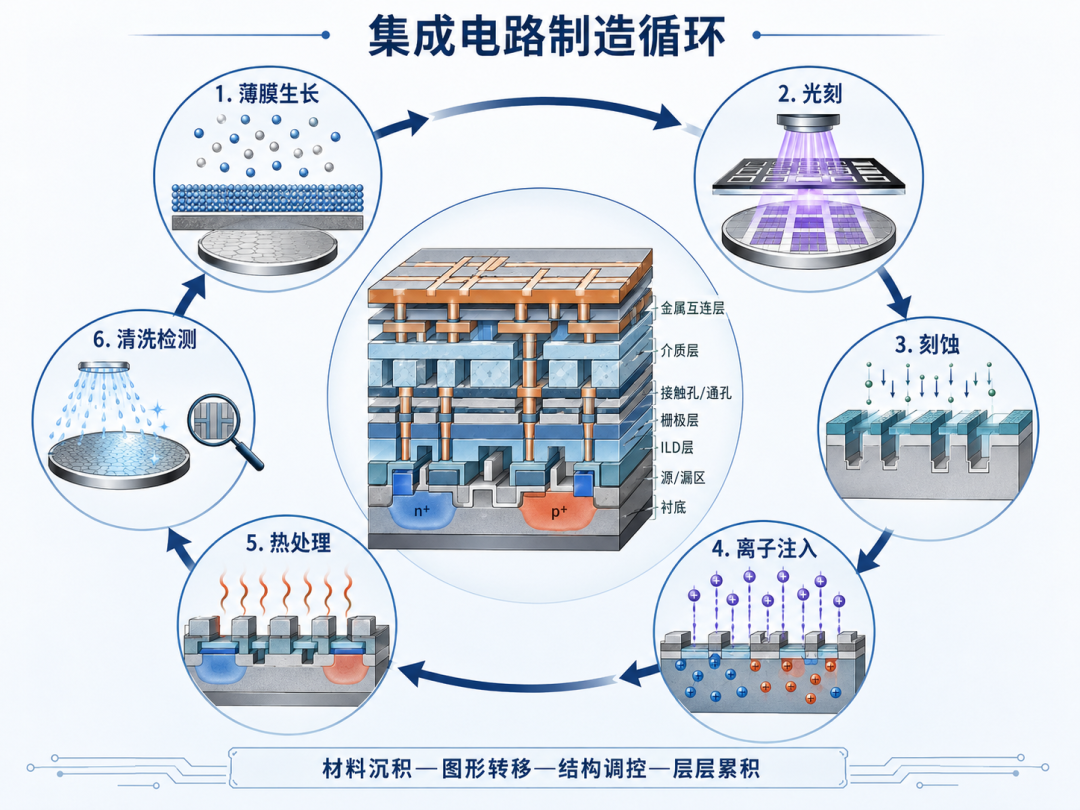

从工艺逻辑来看，集成电路制造可以概括为一个不断重复的循环：先在晶圆表面形成所需材料，再利用光刻确定加工区域，随后通过刻蚀、离子注入或选择性沉积改变局部结构，最后去除光刻胶并进行清洗和检测。晶体管、接触孔和金属互连正是在这一循环中逐层累积起来。理解这一点，比单纯记忆各项工艺名称更接近半导体生产的真实状态。

晶圆不是普通的硅片，而是整个制造过程的基础坐标

集成电路生产通常从高纯度单晶硅开始。电子级多晶硅经过提纯后，被拉制成具有特定晶向和电学性质的单晶硅棒，再依次完成切片、倒角、研磨、腐蚀和化学机械抛光，最终形成表面高度平整的硅晶圆。对于主流硅基 CMOS 工艺，晶圆通常采用特定晶向的单晶结构，并根据器件设计选择适当的导电类型、电阻率和掺杂水平。

晶圆既是机械支撑体，也是器件电学结构的一部分。MOS 晶体管的沟道、源漏区以及体区均可能直接形成于晶圆内部；双极器件中的集电区、埋层和外延层同样与衬底性质密切相关。因此，晶圆中的氧含量、碳含量、位错密度、表面颗粒和局部应力都会影响后续器件性能。

早期集成电路曾广泛采用100毫米、125毫米和150毫米晶圆，随后逐步过渡到200毫米和300毫米。当前先进逻辑和存储器生产主要建立在300毫米晶圆平台上，而200毫米生产线仍广泛服务于模拟芯片、功率器件、传感器和部分成熟制程。晶圆直径增大后，单片晶圆可容纳的芯片数量明显增加，但设备尺寸、温度均匀性、薄膜一致性和自动搬运精度也必须同步提高。SEMI的晶圆标准体系目前仍覆盖150毫米、200毫米、300毫米等多种规格；与此同时，300毫米产线继续承担高密度逻辑、存储和部分成熟制程扩产任务。

晶圆厚度也不能简单追求“越薄越好”。较薄晶圆能够减少材料消耗，并为背面供电、三维集成和先进封装创造条件，但在前道制造阶段，晶圆必须经受高温、真空、等离子体处理和高速旋转，因而需要具备足够的机械强度。实际生产通常先使用标准厚度晶圆完成主要器件加工，再根据封装和背面工艺需求进行减薄。

光刻的作用，是把电路设计转换成可加工的物理边界

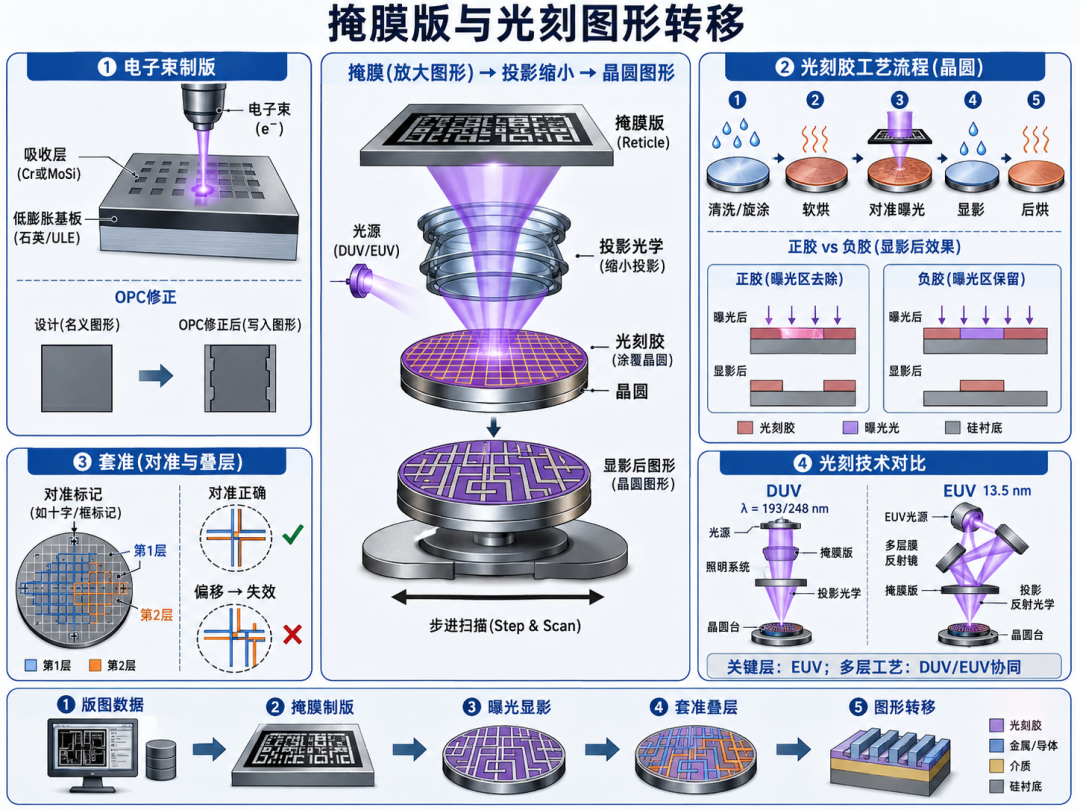

芯片设计完成后，版图数据库中保存的仍是数字化几何信息。制造环节首先要将这些信息转换为掩膜版上的图形，再通过光学系统投影到晶圆表面。掩膜版并不是简单的“照片底片”，而是由低热膨胀透明基板、不透明吸收层以及高精度图形共同构成的关键工艺载体。对于复杂芯片，不同器件层、接触层和金属层分别对应不同的掩膜图形。

现代掩膜图形主要通过电子束写入形成。电子束可以在掩膜基板上逐点描绘微细结构，并结合邻近效应修正、光学邻近修正和反演光刻等方法，对实际曝光过程中可能发生的衍射和图形变形进行预补偿。换言之，掩膜上的图形未必与芯片最终需要的图形完全相同，有些线条甚至会被有意修正为看似不规则的形状，以便在曝光和刻蚀后得到符合设计要求的结构。

进入晶圆光刻环节后，需要先对晶圆进行清洗和表面处理，再通过旋涂形成厚度均匀的光刻胶薄膜。随后经过软烘、对准、曝光、显影和后烘，使光刻胶形成具有选择性保护作用的图形。正性光刻胶在曝光后发生化学变化，曝光区域更容易被显影液去除；负性光刻胶则在曝光后交联，显影时保留曝光区域。现代先进制程主要根据分辨率、抗刻蚀能力、线边粗糙度和曝光体系选择相应的光刻胶，并非简单地依据“正胶分辨率高、负胶耐腐蚀”进行判断。

光刻真正困难的地方不仅是缩小图形，更在于层与层之间的精确套准。晶圆表面的晶体管栅极、源漏区、接触孔和金属线必须按照设计关系逐层叠加，任何一层发生位置偏移，都可能造成接触电阻升高、线路短路或器件失效。曝光设备因而需要持续识别晶圆上的对准标记，并对晶圆旋转、伸缩、局部翘曲和温度变化进行补偿。

在现代投影光刻系统中，掩膜图形通常以放大比例制作，再由投影光学系统缩小并聚焦到光刻胶表面。晶圆工作台完成一次曝光后移动到下一位置，直至整片晶圆完成曝光。先进芯片需要在不同材料层上反复执行这一过程，完整制造流程可能包含上百次图形化步骤。DUV光刻仍承担大量关键层和非关键层生产，而波长为13.5纳米的EUV光刻主要用于先进逻辑和存储器中尺寸最小、图形密度最高的层。

早期接触式曝光需要掩膜与光刻胶直接接触，虽然设备结构较简单、生产效率较高，但掩膜容易受到颗粒和机械摩擦损伤。现代量产线则主要使用非接触式投影光刻，并在掩膜上设置保护膜，以减少颗粒对关键图形的影响。电子束直写仍可在不使用传统掩膜的情况下获得很高分辨率，但受逐点扫描方式限制，其产能远低于光学曝光，因此更多用于掩膜制作、研发验证和小批量特殊器件。

沉积与刻蚀共同决定芯片的三维形貌

光刻只负责确定“哪里需要加工”，真正形成器件结构的是沉积和刻蚀。沉积是在晶圆表面增加材料，刻蚀则从指定区域移除材料；两者交替进行，逐渐形成栅极、侧墙、接触孔、通孔和多层金属互连。

物理气相沉积主要包括蒸发和溅射。蒸发通过加热使源材料汽化，材料蒸气到达晶圆后凝结成膜；溅射则利用等离子体中的高能离子轰击靶材，使靶材原子逸出并沉积到晶圆表面。与蒸发相比，溅射通常具有较好的膜层附着力和成分控制能力，适用于部分金属、阻挡层和种子层的制备。但由于沉积粒子具有明显方向性，物理气相沉积在深孔和高深宽比结构中的覆盖能力受到限制。

化学气相沉积通过气态前驱体在晶圆表面发生化学反应形成固态薄膜，可以制备二氧化硅、氮化硅、多晶硅以及多种介质和导电材料。按照反应压力和能量来源不同，又可分为常压CVD、低压CVD和等离子体增强CVD等类型。低压环境有利于提高薄膜均匀性，等离子体则能够降低反应温度，减少高温对已形成器件结构和杂质分布的影响。

随着器件结构从平面转向三维，原子层沉积的重要性显著提高。原子层沉积利用交替、具有自限制特征的表面反应，以循环方式逐层增加材料，因此能够在鳍片、纳米片、深孔和复杂侧壁上形成高度均匀的共形薄膜。高介电常数栅介质、金属栅、阻挡层和部分接触材料均高度依赖这种原子尺度的厚度控制。当前半导体沉积已经形成PVD、CVD、ALD和选择性沉积并行使用的技术体系，不同方法分别承担成分控制、覆盖能力、生产效率和界面质量方面的任务。

刻蚀则需要把光刻胶图形准确转移到下方材料。湿法刻蚀利用液态化学试剂与暴露材料发生反应，设备简单、选择比较高，但化学反应往往同时向垂直和水平方向推进，容易在掩膜下方产生侧向钻蚀。当图形尺寸远大于膜层厚度时，这种影响可能尚可接受；当线宽接近膜厚或结构需要近乎垂直的侧壁时，侧向腐蚀便会直接破坏尺寸控制。

干法刻蚀利用等离子体中的离子、自由基和反应性粒子去除材料。离子轰击提供方向性，化学反应提高去除效率与材料选择性，因此可以形成较陡直的侧壁。反应离子刻蚀已经成为现代集成电路图形转移的基础方法。在三维NAND、深沟槽和先进互连中，刻蚀还必须处理极高深宽比结构，这不仅要求侧壁保持垂直，还要控制孔底残留、侧壁粗糙度、局部充电和不同图形密度造成的刻蚀速率差异。

先进制程中的刻蚀控制已经从“去除一层材料”发展到“控制若干原子层”。原子层刻蚀通常先对最表层材料进行自限制式化学改性，再利用离子或其他反应物移除被改性的原子层，从而降低过刻蚀和等离子体损伤。刻蚀设备也在向高选择比、高深宽比、低损伤和低温处理方向演进。

必须注意，沉积和刻蚀之后通常还需要去胶、湿法清洗、等离子体清洗和缺陷检测。纳米尺度下，一颗微小颗粒、一层有机残留或轻微的金属污染，都可能改变后续界面反应，最终形成漏电、断路或击穿缺陷。因此，清洗并不是辅助步骤，而是贯穿整个制造流程的基础工艺。

扩散与离子注入负责“写入”晶体管的电学性质

纯净单晶硅的导电能力有限，必须通过掺杂引入硼、磷、砷等杂质，才能形成p型或n型区域。源极、漏极、阱区、沟道调节区和接触区之所以具有不同电学性质，本质上来自掺杂元素种类、浓度和空间分布的差异。

热扩散是较早使用的掺杂方法。掺杂源可以来自气体、液体或预先沉积的固态薄膜，杂质在高温下由晶圆表面向硅内部迁移。扩散深度和浓度分布主要受温度、时间、表面浓度以及杂质在硅中的扩散系数控制。由于杂质会同时沿垂直和水平方向迁移，热扩散难以形成边界非常陡峭的浅结，而且后续高温步骤还会继续改变先前形成的杂质分布。

离子注入则先将掺杂元素电离，再利用电场加速形成具有特定能量和剂量的离子束。光刻胶、氧化层或其他硬掩膜可以阻挡离子，仅使暴露区域接受注入。通过调节离子能量、束流强度、注入角度和剂量，能够较精确地控制杂质进入晶圆的深度和数量，因而已成为现代集成电路掺杂的核心技术。随着器件结构复杂化，一套CMOS工艺可能需要大量不同能量和剂量的注入步骤，以分别形成阱区、源漏延伸区、晕环区和接触增强区。

高能离子进入硅晶格时会与晶格原子碰撞，引起位移、缺陷甚至局部非晶化，因此注入之后通常需要快速热退火或激光退火。一方面，退火能够修复受损晶格；另一方面，掺杂原子需要进入适当的晶格位置，才能被电学激活并提供有效载流子。退火温度过低，晶格修复和杂质激活可能不足；热预算过高，又会导致杂质进一步扩散，使原本设计的浅结轮廓变宽。现代掺杂工艺实际上是在晶格修复、杂质激活和扩散抑制之间寻找平衡。

氧化、绝缘和互连，把独立器件组织成完整电路

硅表面能够通过热氧化生成二氧化硅。氧分子或水蒸气到达硅表面后与硅发生反应，逐步形成致密氧化层。由于氧化层并非简单覆盖在晶圆上，而是通过消耗部分硅材料形成，因此氧化界面会向硅内部移动。热生长二氧化硅通常具有良好的界面质量和膜层均匀性，长期以来被用于隔离、表面钝化和栅介质形成。

随着晶体管尺寸缩小，传统二氧化硅栅介质已难以在保持足够电容耦合的同时抑制量子隧穿漏电，先进逻辑器件因此引入高介电常数材料和金属栅结构。不过，二氧化硅及其相关介质仍广泛存在于浅沟槽隔离、层间介质、界面层和钝化层中。对于无法通过直接氧化形成的表面，则需要采用CVD或ALD沉积介质薄膜。

氮化硅通常具有较高的介电常数、良好的阻挡能力和较强机械性能，可用于侧墙、刻蚀停止层、应力调控层和钝化结构。磷硅玻璃等掺杂氧化物经过热处理后能够发生一定程度的软化和回流，有助于缓和底层结构的陡峭起伏。聚酰亚胺等有机介质则更多用于钝化层、再布线和封装相关结构，其较好的平坦化和应力缓冲能力可以降低金属层跨越台阶时发生断裂的风险。

晶体管形成后，还必须通过互连系统将其连接成逻辑门、存储单元和功能模块。早期集成电路多使用铝作为主要互连材料，多晶硅则同时承担栅电极、电阻和局部连接功能。多晶硅由大量取向不同的微小晶粒组成，其电阻率会随掺杂水平和晶粒状态显著变化。重掺杂多晶硅具有较好的导电能力，轻掺杂多晶硅则可用于形成电阻器。为降低栅极和局部连线电阻，还可在多晶硅表面形成金属硅化物。

现代高性能芯片通常采用铜及低介电常数材料形成多层后端互连。铜线之间由介质隔离，不同金属层通过通孔连接。由于铜难以像铝一样直接进行高质量图形刻蚀，生产中通常先在介质层中刻出沟槽和通孔，再沉积阻挡层和铜种子层，随后通过电镀填充并采用化学机械抛光去除多余材料。这一“先形成沟槽、再填入金属”的方法，使复杂多层铜互连成为可能。

互连设计不仅需要控制电阻和寄生电容，还要面对电迁移问题。高电流密度下，电子与金属原子之间持续交换动量，可能推动金属原子沿电流方向迁移，逐渐形成空洞或局部堆积，最终造成开路或短路。电迁移寿命与材料种类、晶粒结构、线宽、温度、电流密度和界面状态有关，因此不能用单一电流阈值概括。先进互连往往通过阻挡层、封帽层、合金化、线宽设计和热管理共同提高可靠性。

外延生长不是简单“再沉积一层硅”

外延属于化学气相沉积的一类，但它与普通薄膜沉积的关键区别在于，新生长材料需要延续下方晶体的晶格排列。只要表面清洁、温度和气相反应得到严格控制，到达晶圆表面的原子便可以按照衬底晶体结构排列，形成具有单晶性质的外延层。

在传统双极集成电路中，外延层用于在重掺杂衬底上形成厚度和电阻率可控的轻掺杂单晶区域，从而兼顾器件性能与串联电阻。现代CMOS中的外延用途更加多样，包括选择性生长硅、硅锗和掺磷硅，在源漏区或沟道附近引入应变，改变半导体能带结构并提高载流子迁移率。选择性外延只在预先暴露的单晶区域生长，而在氧化物或氮化物表面抑制成核，因此能够直接参与三维晶体管结构的形成。

外延工艺对表面状态极为敏感。晶圆表面的自然氧化层、碳污染或金属杂质都可能破坏晶格延续，引入堆垛层错和位错。因此，外延前通常需要严格的湿法清洗、气相预处理或原位表面清洁。生长过程中还要精确控制温度、气体流量、反应压力和掺杂前驱体比例，以保持晶圆内及晶圆间的厚度和成分一致性。

除硅和硅锗外，碳化硅外延已成为功率半导体制造的重要环节。碳化硅材料具有较宽禁带和较高临界击穿场强，适合高电压、高温和高功率密度应用，但其外延缺陷控制、厚度均匀性和生长效率要求也更高。当前碳化硅外延设备正在从150毫米平台向200毫米平台扩展，以适应新能源汽车、电力电子和能源基础设施对功率器件的需求。‍
