质子交换膜燃料电池技术解读

氢能脱碳背景下 PEMFC 是重型零碳交通核心方案，功率密度不足制约商业化，日欧规划 2040 年冲击 9kW/L。文章从微观 MEA 材料、中观双极板结构、宏观一体化架构三层拆解提升路径，剖析催化层、质子膜、金属极板现存技术瓶颈与优化方向。

全球能源脱碳的大趋势下，氢能凭借长时储能、使用零排放的特性，成为替代化石能源的核心方案之一。质子交换膜燃料电池（PEMFC）可直接将氢气的化学能转化为电能，是重型卡车、长途乘用车等交通工具实现零排放的关键技术。

近十年燃料电池的耐久性稳步提升、成本持续下降，但体积功率密度不足，始终是卡住大规模商业化的核心瓶颈。简单来说，同样大小的电堆，发的电还不够多。功率密度提上去，电堆就能做小、耗材就能减少，整体成本随之下降，装车时的空间布局也更灵活。

目前全球研发规划都将超高功率密度列为远期核心目标：日本新能源产业技术综合开发机构（NEDO）、欧盟燃料电池与氢能联合计划（FCH2JU）均提出，2030年带端板电堆功率密度需达到6 kW/L，2040年冲击9 kW/L。这一目标要求电流密度与单电池电压同步提升，相比丰田第二代Mirai 4.4 kW/L的当前量产水平，性能需要提升近一倍。

本文以此为基础，从微观材料调控、中观组件结构优化到宏观系统架构革新三个层面，拆解领域核心进展和关键科学瓶颈。

功率密度目标与车用燃料电池的技术定位

质子交换膜燃料电池和锂离子电池并非谁替代谁的关系，二者储能原理完全不同，适用场景各有侧重，技术特性与应用范围可参考图1。

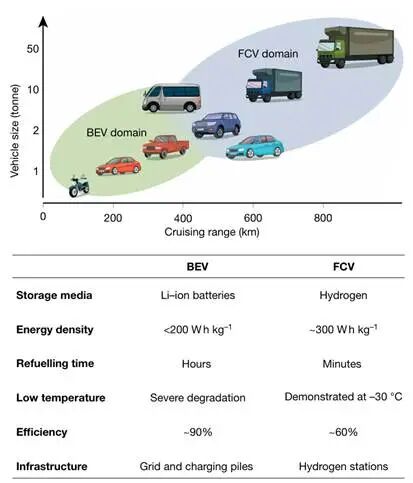

图**1**车用动力系统技术路线对比与应用场景划分。图中横轴为巡航里程，纵轴对应车辆整备质量等级，左侧为锂离子电池汽车（BEV）优势应用域，右侧为燃料电池汽车（FCV）优势应用域；附表从储能介质、系统能量密度、补能时长、低温适应性、能量转换效率与基础设施成熟度六个维度对比了二者核心差异。

打个比方，锂离子电池就是大容量充电电池，先存电再慢慢放电使用。它的能量效率可达90%，现在充电桩也普及，小型车短途出行非常适配。但它的能量密度有天花板，要做长续航就得装更多电池，车重和成本都会跟着上涨，而且天冷的时候电池容量衰减很明显。

燃料电池更像一台“氢发电机”，本身不储能，带着氢气罐，一边让氢气发生化学反应，一边持续发电。氢气能量密度很高，系统层面约为300 Wh/kg；加氢只需要5到10分钟，和加油速度差不多，零下30℃也能正常工作，特别适合重型车辆、长途运输场景。它的缺点是氢转电的效率大概只有60%，比锂电池低，而且现在加氢站数量很少，配套还没跟上。从成本来看，短途小车肯定是锂电池更便宜，但长续航、高量产规模下，燃料电池的成本反而更有竞争力。

功率密度是车用燃料电池最核心的综合指标，它不只是材料性能好坏的问题，还牵扯气体传输、热量散发、电化学反应、结构强度等多个方面，必须同时兼顾。当前量产水平和远期目标差了近一倍，只改某一个零件肯定做不到，必须从微观材料到宏观结构，全链条一起创新才行。

PEMFC功率提升的多尺度耦合逻辑

一节标准的燃料电池单电池，核心由两部分构成：膜电极组件（**MEA）和双极板（BP**）。膜电极是电化学反应的核心区域，呈对称层状结构：最外层是带微孔层的气体扩散层，往里是催化层，最中心是质子交换膜。

电池工作的过程并不复杂：氢气通到阳极一侧，在催化层里被拆分成质子和电子。质子可以穿过中间的质子交换膜，直接到达阴极；电子穿不过膜，只能走外面的电路，这样就形成了电流，可以给电机供电。最后到了阴极，质子、电子和通进来的氧气碰到一起，反应生成水，同时释放热量。

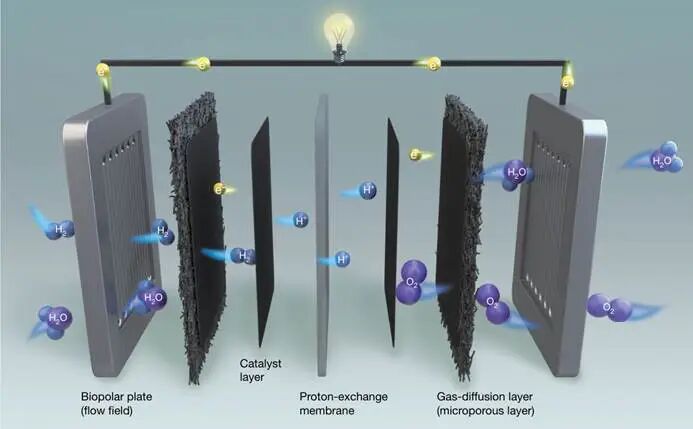

图**2**单电池层状结构与工作原理示意图，展示了电池运行过程中水的生成与跨层传输规律。

提升功率密度，本质上就是在有限的体积里，让质子传导、电子传输、气体流动、排水、散热这五个过程都高效顺畅地运行。哪个环节卡住了，都会拖整个电池的后腿。所以各个组件的优化不是各干各的，而是相互影响、紧紧绑定在一起。

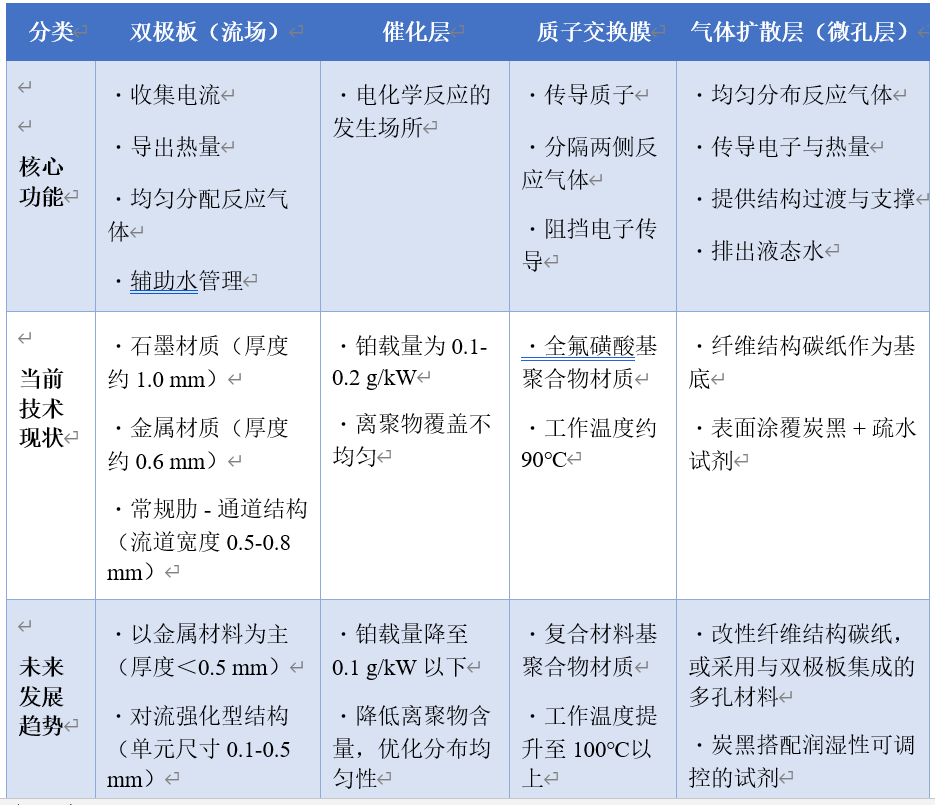

表1梳理了双极板、气体扩散层、催化层、质子交换膜四大核心部件的技术现状、发展趋势与核心功能。据估算，催化层优化可贡献约40%的功率提升，双极板贡献约20%，质子交换膜贡献10%–20%，气体扩散层与微孔层贡献约10%。

从贡献占比能看出，催化层是提升功率最核心的部分，双极板是压缩体积的关键，质子交换膜和气体扩散层分别从质子传导、气体传输的角度打基础。设计下一代高功率电池，必须先搞懂各个组件之间相互影响的规律。

膜电极组件：微观结构调控的突破与瓶颈

膜电极是电化学反应发生的地方，它的性能直接决定了电堆的最高功率密度。最近这些年，行业靠精准调控材料的微观结构，让膜电极性能提升了一大截。三个核心组件的创新设计思路都整理在图3里了。

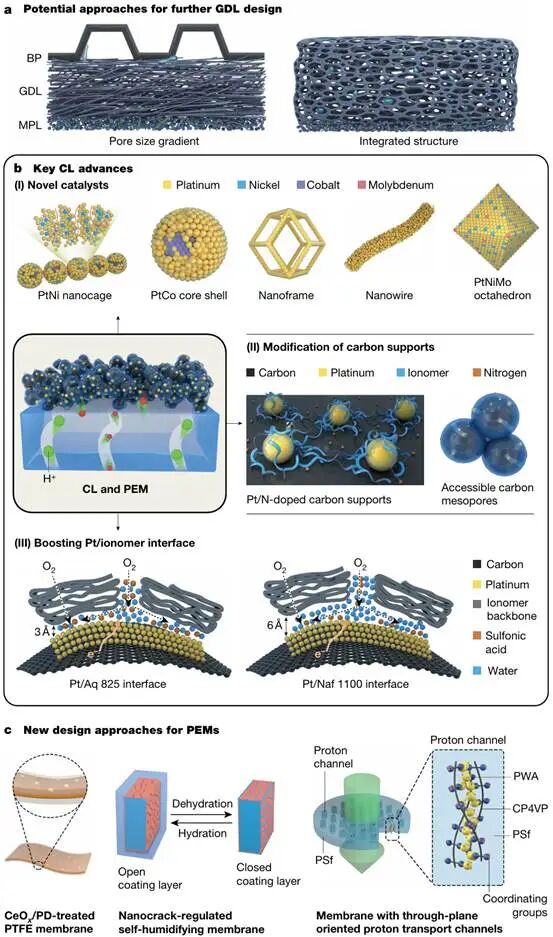

图**3下一代MEA**核心组件的创新设计方案。图中分为三个子模块：(a)气体扩散层的两类优化路径，左为孔径梯度结构，右为一体化无GDL集成结构；(b)催化层的三大关键进展，分别为新型形貌铂基催化剂、碳载体改性调控离聚物分布、铂-离聚物界面分子级优化；(c)新型质子交换膜的三类设计，分别为铈掺杂增强化学稳定性、纳米裂纹调控自增湿、面内定向质子传输通道。

气体扩散层：跨尺度传质与界面阻抗优化

气体扩散层一般以碳纸为基底，表面再涂一层由炭黑和聚四氟乙烯组成的微孔层。它要干的活不少：得让通进来的氢气或空气均匀散开，铺满整个催化层；得能导电，把电子传出去；还得有足够强度，撑住整个膜电极；最重要的是，得把反应生成的液态水及时排出去，别堵了气孔。

现在最突出的问题有两个。一个是跨尺度孔隙不匹配：双极板的流道是毫米级，到气体扩散层是微米级孔，再到催化层就是纳米级孔，尺寸差得太大，气体往里走、水往外排的时候都不顺畅。另一个是接触电阻大：双极板和气体扩散层贴合的地方，电阻比气体扩散层本身的电阻高得多，白白浪费很多电能。

下一代气体扩散层的改进主要往两个方向走。一个是做梯度孔隙结构：调整碳纤维的排列方式，让孔径从靠近双极板的一侧往靠近催化层的一侧慢慢变小，像缓坡一样打通从流场到催化层的气体通道，同时还能降低接触电阻，让进气和排水都更顺畅。现在用激光打孔改性结构，已经证实能提升传质效果。

另一个方向是定制化润湿性设计。以前大家都觉得微孔层要做疏水才能排水，但现在电池都往高温、低湿度工况发展，一味疏水反而不合适了。未来可以分区域设计，比如阳极侧做亲水、阴极侧做疏水，或者在膜电极上划分干湿不同的区域，这样电池不用外加增湿装置也能正常工作，整个系统能更简单。

当然，气体扩散层的优化不能只看传质，还得兼顾机械强度和导电性。孔隙率太高，结构就会变软，面内导电性能也会下降，怎么让多个性能同时达标，一直是个难题。

催化层：高活性与高利用率的双重挑战

催化层是氧还原反应真正发生的地方，也是对功率提升贡献最大的组件。它的核心目标很明确：尽量少用铂这类贵金属催化剂，但还要保持很高的催化活性，同时用得久。

要实现9 kW/L的远期目标，电池得在4.4 A/cm²的高电流密度下，还能保持0.8 V以上的单电池电压。这对催化层的本身活性和气体传输能力，都提出了极高的要求。最近这些年，大家做出了很多特殊形貌的铂基催化剂，比如纳米笼、核壳结构、纳米框架、超细锯齿状纳米线，还有过渡金属掺杂的八面体结构。这些结构能扩大催化剂的有效反应表面积，催化活性自然就高了。比如Pt₃Ni纳米框架催化剂，质量活性是商用Pt/C催化剂的36倍；超细锯齿铂纳米线更是做到了目前最高的本征催化活性。

但这里有一道很难跨过去的鸿沟：实验室里用旋转圆盘电极测出来的性能特别好，可真把这些催化剂做到实际的膜电极里，性能往往会掉一个数量级以上。原因也不复杂，实验室测试时催化剂直接泡在电解液里，质子和氧气都能轻松碰到催化剂；但真实的催化层里有碳载体、有离聚物、有各种孔隙，氧气要从气孔里扩散过来，质子要通过离聚物传过来，中间有很多阻力，再加上催化剂的纳米形貌在高温工作中容易变形失效，实际性能自然就打了折扣。

为了解决这个问题，有两个研究方向已经显出了效果。一个是改性碳载体：比如给碳掺氮，这样离聚物会因为库仑力均匀铺在碳载体上，催化剂就能被充分利用，哪怕只用纯铂催化剂，也能做到1.39 W/cm²的功率密度。还有就是做介孔碳，把孔径控制在4到7纳米，既能让反应顺畅发生，又能让氧气顺利传过去。

另一个方向是在分子层面调控铂和离聚物的界面。离聚物的侧链长短会直接影响质子传导和氧气传输的平衡：侧链短，质子传得快，但氧气就难钻过去；侧链长，氧气好过，质子又传得慢。怎么通过分子设计找到最优平衡点，让质子和氧气都能高效传输，同时让铂催化剂都被用上，是现在催化层研究的核心问题之一。

除此之外，有序结构的膜电极也是很有潜力的下一代方案。比如3M公司的纳米结构薄膜催化剂，还有垂直排列的碳纳米管阵列电极，它们的结构整齐排列，气体和质子走的路径更顺，能用很少的铂实现很高的电流密度。但有序结构也有问题，比如润湿性差、制备成本高、很难大批量生产，而且里面的质子传输机理还没完全搞明白，离真正商业化还有一段距离。

质子交换膜：低湿高导与耐久性的协同

质子交换膜是燃料电池的核心电解质，它的作用就像一道“单向门”：只让质子穿过去，不让电子过去，也不能让氢气和氧气互相窜。理想的高功率质子膜，就算在湿度很低的环境里，也要能高效传导质子，同时还得有足够的机械强度，耐得住化学腐蚀。

未来五到十年里，全氟磺酸（PFSA）膜还是商用市场的主流。它的优化方向很明确，就是做薄，同时提升耐用性。丰田第一代Mirai用的就是大概10微米厚的增强型超薄膜，膜薄了，质子和水传输的路径就短了，电阻变小，还能实现自增湿，避免阳极侧太干。第二代Mirai用的掺铈GORE-SELECT膜，厚度又减了30%，里面加的铈盐能消灭反应产生的自由基，大幅提升了膜的化学寿命。还有聚多巴胺改性的氧化铈复合膜，能同时提升机械稳定性和抗自由基能力，是很有潜力的改性方案。

全氟磺酸膜成本高，高温性能也有局限，所以大家也在开发烃类质子膜当替代方案，比如磺化聚醚醚酮、磺化聚苯撑这些。这类膜原料便宜，高温高湿下导电性也不错，但有个普遍的缺点：湿度低的时候，比如相对湿度低于40%，质子导电率就会掉下来。

为了补上这个短板，现在有三类创新设计已经显出了效果。一类是纳米裂纹调控的自增湿膜：在烃类膜表面做一层带纳米裂纹的疏水层，这些裂纹能锁住水分，就算在120℃的低湿环境里，膜也能保持湿润、稳定工作。第二类是带面内定向质子传输通道的膜：里面的质子通道顺着厚度方向整齐排列，在20%到40%的极低湿度下也能高效传质子，120℃下功率输出很出色，而且因为微孔结构能保水，耐久性比商用Nafion膜还好。第三类是亚铁氰化基团改性的膜：抗氧化降解的能力特别强，在90℃、30%相对湿度的条件下跑80小时，性能只衰减了2%，而同条件下的Nafion膜，50小时就衰减了28.2%。

总的来说，烃类膜在低湿导电性和成本上有潜力，但化学稳定性和机械强度还是它商业化的主要障碍，短期内还替代不了全氟磺酸膜的主流地位。

双极板：传质强化与体积缩减的多目标权衡

双极板就是燃料电池堆里的“骨架板”，上面刻着流道，一面走反应气体，一面走冷却液，它既要收集电流、传导热量，还要把反应气体分配均匀，同时辅助排水。双极板看着不起眼，却占了电堆总体积的70%、总成本的30%以上，把它优化好，能贡献大概20%的功率密度提升。

车用双极板主要分石墨和金属两种，金属板因为能做得很薄，是现在高功率电堆的主流选择。丰田、本田这些头部车企的产品迭代，能很清楚地看出双极板的发展趋势：功率密度越来越高，对应单节电池的极板厚度越来越薄，具体的演进规律可以看图4。

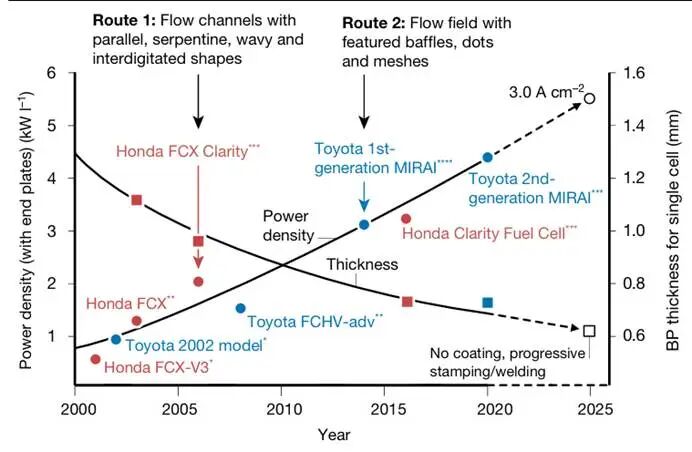

图**4**车用燃料电池双极板的技术发展趋势。图中展示了丰田、本田历代FCV产品的双极板迭代路径，横轴为年份，左侧纵轴为单电池双极板厚度，右侧纵轴为带电堆端板的体积功率密度；图中标注了两类主流设计路线：一是平行、蛇形、波浪形等传统肋-通道结构，二是带微挡板、细网结构的新型无肋流场。日本NEDO预测，2025年目标功率密度将在3.0 A・cm⁻²的电流密度下实现。

现在双极板的流场设计主要走两条路线。一条是传统肋-通道结构的精细化优化，把流道越做越窄，或者做成波浪形，提升传质能力。本田历代的燃料电池车都走这个路线，丰田第二代Mirai也把第一代的3D细网结构简化成了2D波浪流道，主要就是为了控制制造成本。

另一条路线是无肋的3D流场设计，比如第一代Mirai用的鱼鳞状3D细网流场，气体传输效率特别高。但这种结构不好做，冲压成型的时候容易出微裂纹，金属基底露出来，在酸性环境里很容易腐蚀，而且精密加工的成本特别高。

下一代高功率双极板的设计，要面对四个核心难题，本质上就是要在“**做薄、高传导、耐腐蚀、低成本**”这几个目标之间找平衡，很难只顾一头不顾其他。

第一个难题是高电流密度下的传质和水管理。电流越大，反应生成的液态水就越多，很容易堵在流道里，让气体通不过去，造成传质损耗。如果加大气体流量吹，又会让压力损失变大，消耗更多寄生功率，还可能出现燃料分配不均匀的问题。要是把工作温度提到100℃以上，水能蒸发成水蒸气，水淹的问题会缓解很多，但对极板和膜的耐热性要求就更高了。

第二个难题是界面接触阻抗太高。双极板和气体扩散层之间的接触电阻，比极板本身的电阻高了差不多四个数量级，界面热阻也能达到极板本身的10倍，是电池欧姆损耗的主要来源。接触阻抗受装配压力、极板表面粗糙度、接触面积好多因素影响，怎么精准调控它，现在还没完全搞清楚。

第三个难题是腐蚀和机械耐久性。高电流密度会加快金属极板的电化学腐蚀，而越做越薄的肋板、还有多孔结构，在装配压力和反复的工况循环里，很容易发生塑性变形，甚至疲劳断裂。现在的碳化铬、无定形碳这些涂层，已经能满足美国能源部定的腐蚀电流密度小于每平方厘米1微安的指标，但要做出低成本、没有缺陷的均匀涂层，工艺还不成熟。

第四个难题是规模化量产的成本控制。就拿316L不锈钢来说，光基材的成本就已经接近美国能源部2020年定的双极板总成本目标——每千瓦3美元，再加上精细微结构流道需要的高精度连续冲压工艺，成本还会再往上推。

功能一体化架构

只靠单个组件一点点优化，很难实现从4.4 kW/L到9 kW/L的量级跨越。那篇综述里提出的一体化多孔双极板-膜电极设计，也就是常说的无气体扩散层设计，代表了一种思路上的转变：从过去“一个个零件堆叠”，变成“把功能整合在一起”，这也是冲击远期功率目标的核心路径。

这个方案说起来也简单，就是用金属或者石墨烯多孔泡沫材料，同时承担双极板的流场分配和气体扩散层的传质功能，直接把独立的气体扩散层和微孔层都去掉了。

它的好处很明显。首先是彻底消除了双极板和气体扩散层之间的界面阻力，不管是传质、导热还是导电的损耗都大幅降低。其次是大幅压缩了电池厚度，比如用石墨烯泡沫做的一体化方案，电池厚度能减82%，体积功率密度直接就上去了。还有就是多孔结构的孔隙率、孔径大小都能调控，气液分布能更均匀，高电流密度下水淹的问题能缓解很多，而且多孔泡沫的成型成本，比精密冲压的金属肋板要低。

当然，这个架构现在还有两个核心技术难题没突破。一个是腐蚀问题：高导电的多孔金属放在酸性的电池环境里，很容易被腐蚀，平时给平面极板涂防腐层的工艺，用在3D多孔结构上不行，孔里面涂不均匀，得开发全新的涂层技术。另一个是刚度问题：多孔泡沫本身比较软，电池堆装配压紧的时候容易变形，撑不住结构，得通过结构设计和预压缩工艺来强化力学稳定性。

除此之外，多孔介质里气液两相的传质机理现在还没完全搞明白，缺少精准的定量模型来指导结构优化，这也是未来基础研究要突破的地方。
