热扩散是被淘汰的古老工艺吗？

本文介绍了热扩散工艺。

提到芯片制造，大家往往第一时间想到光刻机，而在掺杂环节，现代逻辑芯片早已普及了更为精准的离子注入技术。相比之下，热扩散这个听起来颇具年代感的词，似乎早已被扫进了历史的垃圾堆。但如果把视线从追求极致纳米工艺的CPU转移到微观机械世界MEMS（微机电系统），你会发现这项古老的工艺非但没有消失，反而是制造压力传感器、加速度计乃至高端硅电容器的幕后功臣。

热扩散的原理其实非常朴素，甚至有点像做腌肉。在800–1200℃的高温炉管中，将硅片置于含有硼或磷的气体氛围里，杂质原子获得巨大的热运动能量，从高浓度的硅片表面向内部缓慢爬行，最终形成具有特定深度的PN结。它形成的掺杂层晶格完整性极好，且浓度分布呈平滑的高斯曲线。这两个特性，虽然在纳米级的逻辑芯片中因为难以控制浅结而成为劣势，但在MEMS领域却成了无可替代的优势。

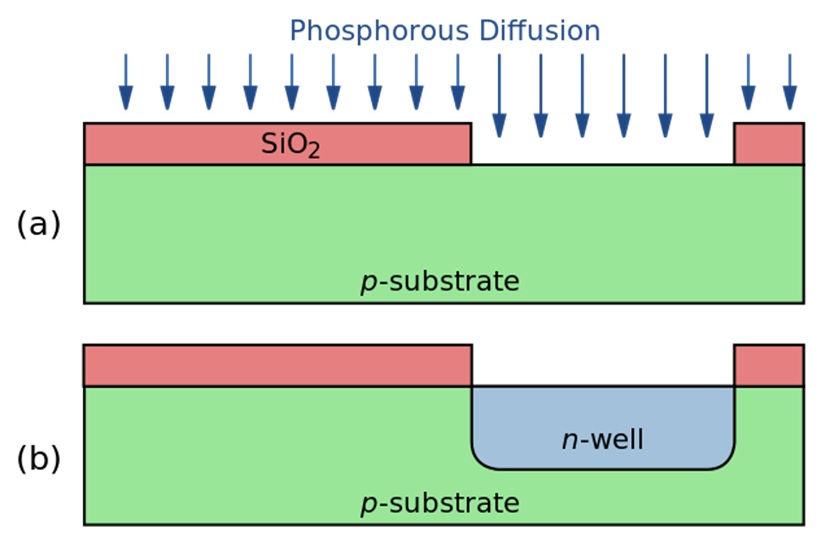

热扩散示意图

以高端硅电容器为例，这是热扩散工艺在现代精密制造中的一个绝佳切面。硅电容以其超高的稳定性和极低的损耗著称，广泛应用于5G基站和光模块中。在其典型的制造流程中，需要在高阻硅衬底上制备一层极其均匀且致密的N型或P型掺杂层作为电容的下电极。此时，离子注入虽然精度高，但无法注入深沟槽中；而热扩散凭借其高温下的热动力学平衡，能在硅深槽内生长出晶格近乎完美的重掺杂层，既保证了电极的导电性，又极大地降低了介质的漏电流，为后续沉积高质量氧化硅或氮化硅介质层打下了坚实基础。这种对材料本征质量的追求，正是热扩散的强项。

除了硅电容，在MEMS压力传感器和加速度计中，热扩散更是形成压阻的核心手段，利用热扩散在硅膜片上制作四个应变电阻组成惠斯通电桥。由于热扩散形成的PN结界面平整、掺杂浓度梯度平缓，这使得电阻的温度系数极低，长期稳定性极高。如果用离子注入，注入损伤会导致电阻噪声大，且在后续的高温封装过程中性能极易漂移。此外，许多功率MEMS器件需要承受高电压，热扩散能够轻松制备几微米甚至十几微米深PN深结，这是离子注入难以企及的。更重要的是，热扩散炉可以一次性处理上百片晶圆，单位成本远低于单片处理的离子注入机，这对于价格敏感的消费电子MEMS来说至关重要。

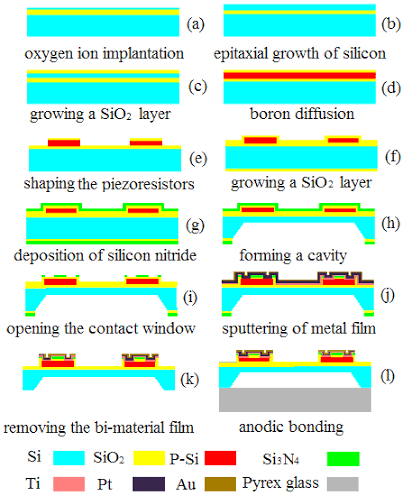

采用热扩散工艺的压力传感器工艺流程

在摩尔定律的赛道上，热扩散因无法适应纳米尺度的浅结需求而逐渐退居二线，但在广阔的MEMS天地里，它凭借优异的电学性能、深结能力和极高的性价比，依然是很多产品的定海神针。
