随着生成式AI与大模型训练推动算力需求呈现指数级增长，AI服务器已成为数据中心能耗的核心来源。据测算，2025年全球数据中心总用电量中人工智能业务占比将从2%飙升至 10%，并且引发全球对数据中心高耗能需求的口诛笔伐。优化AI服务器的功耗表现已经成为全球服务器产业关注的新焦点，在传统的加速卡和处理硬件的功耗日渐增大的前提下，传统交流供电架构的冗余转换损耗、功率密度瓶颈已难以适配GW级智算中心发展需求，成为功耗优化的下一个关键点。
作为AI服务器硬件的最大供应商，英伟达提出的800V高压直流（HVDC）服务器架构凭借减少转换环节、提升能源利用率、适配超高功率密度的核心优势，即将迎来规模化部署，成为AI服务器节能降碳、支撑算力升级的关键突破口。
相比于传统的48V直流或交流供电体系，高压直流架构将电网端至芯片端能效提升至92%以上，核心电源模组效率突破98%，这一切离不开 SiC、GaN 等第三代功率半导体与高端电源管理芯片的技术迭代。我们特别邀请四家功率半导体厂商——英飞凌、安森美，PI和MPS，从商业化前景、功率半导体选型、电源管理升级、保护机制创新、未来技术布局五大核心维度，深度解析800V HVDC 架构的技术价值、落地路径与厂商方案，为电源设计工程师提供全面参考。
图1 从415 VAC（上）到800 VDC配电（下）的转换示意图（来源：英伟达）
高压直流架构：重塑AI数据中心电源设计
传统数据中心采用市电→UPS（AC-DC-AC）→服务器电源（AC-DC） 的多级转换链路，存在三大核心痛点：
-
转换损耗高：多次交直流切换带来显著能量损失，系统效率难以突破 90%；
-
功率密度不足：低压大电流传输导致铜耗高、线缆粗，单机架功率上限被严格限制；
-
冗余成本高：UPS 系统占地大、运维复杂，与新能源并网兼容性差。
随着 AI 服务器单机柜功率从20–30kW 跃升至 500kW–1MW，传统架构已无法满足算力增长需求，要实现高效率意味着电流不能过大，只能提升电压以实现功率的提升。英伟达提出的800V高压直流架构通过电压等级跃升 + 供电路径极简，实现三重革命性突破：
1. 能效大幅提升：省去 UPS 多级转换，采用市电→整流柜（AC-DC）→800V 直流直供服务器 链路，端到端效率提升 3–5 个百分点，单机电源效率再提升 1%–3%，供电损耗较传统方案减少 50% 以上；
2. 传输损耗骤降：根据 P=I²R 原理，800V 电压下传输相同功率，电流降至 48V 架构的 1/16，线路损耗降至原来的 1/256，铜材用量减少 45%–75%，大幅降低硬件成本与散热压力；
3. 功率密度跃迁：支持单机架 MW 级功率传输，适配 GB200 等新一代 AI 芯片集群，为 GW 级智算中心提供物理支撑，同时简化布线、提升机房空间利用率 30% 以上。
谈及高压直流架构的未来，四家厂商一致判断：800V HVDC并非可选升级，而是 AI 算力时代的刚需架构，2026–2028 年将在头部云厂商、智算园区批量部署，成为数据中心供电主流技术路线。
英飞凌科技消费、计算与通讯业务应用市场总监卢柱强称高压直流（HVDC）将是业界普遍认同的AI数据中心下一代首选的供电方式，电压提升可大幅提高电源机架功率容量，从百千瓦 KW 向兆瓦 MW 级演进，同时降低直流配电系统损耗，系统效率与可靠性同步提升。Power Integrations技术推广总监Andrew Smith表示，高压直流架构可在更靠近负载位置传输大功率，完美匹配 AI 服务器功率密度需求。英伟达 800V 方案已启动部署，随着器件成熟与成本下探，2–3 年内将实现大规模商用，成为智算中心标配供电方案。安森美电源方案事业部业务拓展经理 Sean Gao则将HVDC看作是应对 AI 能耗挑战的必然选择，通过精简转换级数、降低系统损耗，转化为显著运营成本优势，半导体技术将在这一进程中发挥核心支撑作用。MPS的受访人将HVDC商业化看作是AI服务器的必然趋势，在可靠性与经济性上具备显著优势，800V 方案将在头部云厂商快速渗透，设备商、芯片商、集成商协同构建商用生态，成为AI算力、东数西算场景的主流路线。
行业变革：功率半导体迎来黄金增长期
800V高压直流架构的大规模落地，首当其冲的是对电源转换中的功率器件提出更高的要求，这些全新的要求将重构功率半导体与电源管理芯片行业格局。在器件选型方面，第三代半导体技术将得到大规模应用。前端整流需求大量采用 1200V SiC MOSFET，后端高密度 DC-DC 转向 650V–1200V GaN 方案，硅基器件逐步被替代。与之相对应的是，电源管理芯片向高耐压、高转换比、数字控制、高集成度升级，适配800V直供与GPU高动态负载。高功率带来更多散热需求，顶部散热封装（QDPAK、TOLT）、多电平拓扑、液冷方案成为主流，适配高功率密度与高效散热需求。在这些技术趋势的加持下，功率半导体的市场规模将得到大幅提升，其中单机功率半导体与 PMIC 价值量显著提升，整体市场随 AI 算力扩张快速增长。
功率半导体是 800V HVDC 架构效率突破的核心，SiC与GaN 凭借宽禁带优势，成为替代传统硅基器件的首选。不同的电源半导体厂商根据自身的优势在高压直流服务器供电设计中形成了差异化布局。
功率半导体巨头英飞凌在800V HVDC解决方案中拥有SiC和GaN完整方案，核心器件包括1200V SiC MOSFET G2 系列和650V GaN以及双向氮化镓（BDS GaN）。总结产品布局时，英飞凌卢柱强介绍，英飞凌针对不同节点布局了不同功率半导体技术，其中AC-DC前端用SiC，800V→50V 降压用GaN，多电平拓扑兼顾650V SiC/GaN。其中1200V SiC 是 30KW HVDC PSU（三相维也纳 PFC+LLC）主流方案，满载与轻载效率均衡，门极可靠性行业领先；650V GaN 是 HV IBC Module 不二之选，支持 MHz 级高频开关，功率密度极致；英飞凌推出的ThinPAK顶部散热封装、集成驱动 GaN 器件，非常适合液冷与高密设计。
安森美同样拥有SiC和GaN产品阵容，因此在800V HVDC架构中选择垂直GaN+EliteSiC 双轮驱动，覆盖全链路设计。Sean Gao介绍，核心器件方面，垂直 vGaN（700V/1200V 量产）采用 GaN-on-GaN 工艺，垂直导通，支持 MHz 级开关，体积减 2/3，热阻降 40%，可靠性增强；3kW EliteSiC方案（图腾柱 PFC+LLC）100%负载状态下PFC效率> 98%，系统峰值效率 > 96%；SiC JFET 适配热插拔，常开特性实现高可靠的固态保护和限流。
MPS的策略也是主打SiC与GaN协同，不过更多聚焦热插拔与降压模块。前端 800V 输入用 1200V SiC MOSFET/JFET，耐高压、高温稳定性强；后端 DC-DC用650V–1200V GaNHEMT，开关损耗降低 60%–70%，整机效率提升 3–5 个百分点；SiC JFET 适配800V热插拔系统，超低内阻与宽SOA特性突出。为了提升在HVDC供电系统的竞争力，MPS持续优化栅极驱动与封装寄生参数，解决高频振荡；通过低热阻封装提升热管理；强化工艺监控保障可靠性一致性。
Power Integrations在高压GaN方面拥有出色技术实力，致力于依靠单级转换简化架构。Power Integrations技术推广总监Andrew Smith介绍，1250V/1700V PowiGaN氮化镓IC在HVDC应用具有非常明显的优势，其中1250V GaN无需分压，单开关支撑800V半桥电路，设计复杂度低、可靠性高；1700V GaN则适配反激拓扑，满足800V母线辅助电源需求，提供充足电压裕量；适配零电压开关（ZVS）谐振技术，开关损耗极低，完美匹配高频转换场景。Andrew Smith特别提到，GaN的高频开关效率优于SiC，而且系统总成本更具优势，磁性元件更小、散热需求更低、元器件数量更少。

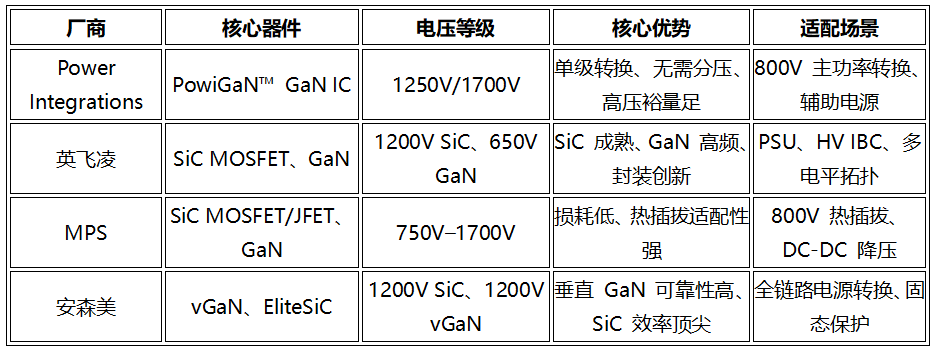

表1 四家厂商高压直流架构中功率半导体选型汇总
电源管理系统升级：应对GPU动态负载
800V HVDC与传统交流架构对电源管理系统需求有本质的逻辑差异：省去UPS冗余转换，直接高压直供，需完成 800V→50V→芯片级低压的高效转换，同时应对 GPU 毫秒级动态负载。在PMIC和转换方案的针对性优化方面，不同厂商选择了不同的路线。
在PMIC方面，Power Integrations的策略是采用共源共栅架构，GaN 器件易通过逻辑电平驱动，集成接口电路实现精准控制，标配过压、过流、过热全保护，耐用性适配高压场景。英飞凌针对性推出XDPP11xx 系列 MV IBC 控制器，采用数模混合控制，动态响应优异；多相数字控制器响应纳秒级负载变化，具备实时监测、快速保护、黑盒子记忆功能。MPS的目标是提升耐压与绝缘等级，高集成度减少外围器件；强化高精度电流采样与多相均衡，优化静态功耗，数字设计动态调整场景功耗。安森美的做法是拓宽耐压范围，强化宽电压下电流调节精度；优化控制环路与工艺，提升动态负载响应，电压跌落控制极低；开发超低静态电流 LDO 与高效 POL，极致优化功耗。
针对高压输入到低压输出的高效转换方案，Power Integrations的解决方案是800V 高压直供靠近负载，降压至 50V 中间母线，短距离高效传输，后续低压转换采用传统技术，紧凑体积、极高效率。英飞凌则提供“从电网到核心” 全链路方案，MV IBC+VRM 具备优秀 EDP 能力，小尺寸电源模块实现紧凑供电，降低 PDN 损耗；Energy Buffer 拓扑保障 PSU 动态稳定性。MPS的高性能 SiC/GaN + 高效隔离拓扑 + 精准控制可以大幅降低损耗，优化散热；数字电源环路 + 高速采样实现负载突变快速调压。安森美的方案聚焦两级架构的不同职责—— 高压→中压用 SiC 基 LLC 谐振变换器，低开关损耗、高功率密度；中压→低压用多相降压 + T10 MOSFET + 智能驱动，应对 GPU 动态负载，保障电压稳定。
高压直流系统的全新需求还聚焦在高压保护机制的创新，相比于低压或交流系统，800V 高压环境下传统过流、过压、过温保护机制失效，热插拔、e-Fuse、固态断路器成为系统安全核心。
在这方面，英飞凌提供 Hot-swap、SSCB、e-Fuse、Pre-charging、Discharging、BBU 全系列保护方案；而Cascode JFET SiC MOSFET 超低内阻、超宽 SOA则成为英飞凌 800V 热插拔单元优选方案。MPS针对全新需求推出高集成、多场景适配的热插拔芯片，优化了800V 浪涌与漏电抵御能力；在断路保护方面，支持复杂时序控制、系统监控、缓启动斜率与 SOA 优化，具备故障记录与黑盒功能。安森美围绕 “主动预防、快速隔离、智能恢复” 设计，800V专用e-Fuse抑制电弧与冲击电流；动态过温保护单元则提供根据结温调整的功能，集成通信接口实现故障定位与预测性维护，远超传统熔断保护。Power Integrations在低压转换IC中集成全保护功能，高压栅极驱动技术精准控制高压，快速检测故障并响应；同时融合低压功率转换与高压栅极驱动双重经验，适配800V热插拔严苛场景，保障系统安全。
技术难点与突破：高频、热、成本三大核心挑战解决方案
SiC/GaN适配800V HVDC时，面临着高频损耗、热管理、成本控制三大难点，这就需要功率半导体厂商给出成熟突破路径。
在高频损耗与振荡方面，Power Integrations的PowiGaN适配 ZVS 谐振拓扑，从拓扑层面降低开关损耗，高压GaN单级转换减少寄生影响。英飞凌则通过优化驱动芯片与封装，降低寄生参数，兼容 GaN/SiC 驱动，适配创新拓扑。MPS的优化侧重于栅极驱动、封装寄生，通过多芯片集成与布局优化，抑制 EMI 与动态损耗。安森美的策略是协同优化驱动电路与磁性材料，系统性降低高频损耗，垂直 GaN 降低高频寄生。
热管理对系统效率提升非常重要，英飞凌选择了TOLL、TOLT封装，以及、ThinPAKTSCQDPAK这类顶部散热封装在提升散热的同时适配液冷散热系统。安森美的封装策略是T2PAK、BPAK顶部散热封装，将热量直接传导至散热器，而vGaN结-壳热阻降低40%，同时支持175°C工作，这些措施都可以简化散热。Power Integrations则充分发挥材料的优势，高压 GaN 损耗低，从源头减少发热，适配极简散热设计。MPS提供低热阻基板、塑封材料，并通过热仿真指导封装设计，提升系统散热效率。
成本问题是任何系统必须面对的挑战，在成本控制方面，安森美通过优化衬底与器件结构，提升晶圆利用率，并采用系统级节省（高效、低电费、小散热）抵消器件成本。英飞凌则依靠规模化SiC应用降低器件成本，同时提升GaN在HV IBC场景的系统收益，进而平衡技术与成本。Power Integrations主打的GaN技术得益于大规模量产成本趋近硅基，并且通过节省周边器件实现系统级方案成本优化，系统性价比大幅超过SiC方案。MPS成本优化的策略主打优化工艺提升良率，以高集成度减少BOM成本，并通过采用模块化方案降低开发成本。
未来技术布局：锚定兆瓦级，赋能新能源并网
800V HVDC只是开始，未来的服务器供电架构必将向兆瓦级功率密度升级，同时叠加光伏、风电等新能源并网需求，功率半导体厂商必将持续围绕高压架构优化产品策略布局。我们整理了四家厂商未来技术布局战略，供大家参考。

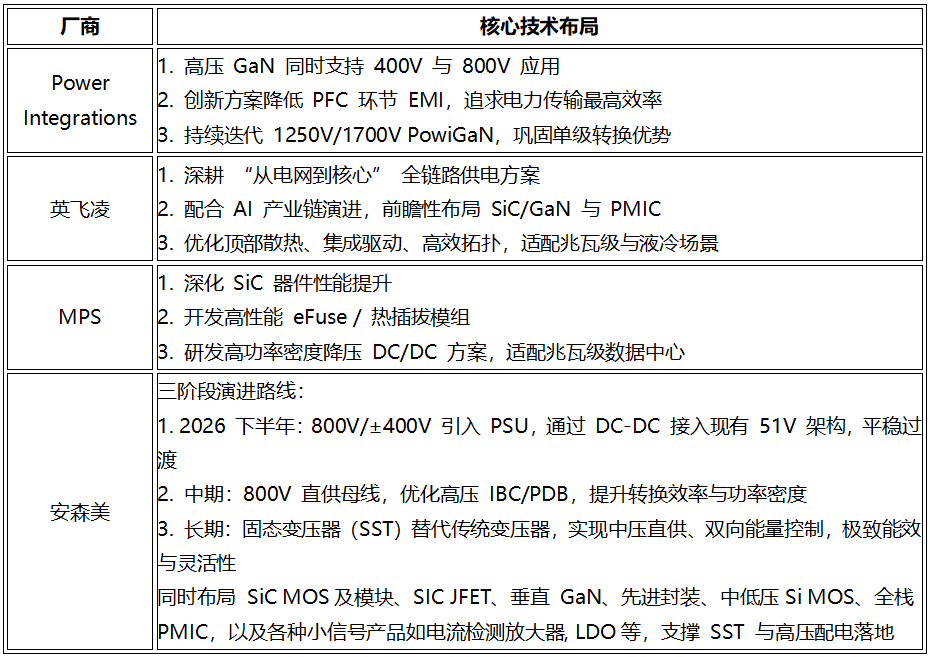

表2 功率半导体厂商技术布局对比表
AI 算力爆发式增长推动数据中心供电从交流低压向高压直流范式跃迁，800V HVDC 架构凭借极致能效、超高功率密度、低碳友好三大核心优势，成为 GW 级智算中心的必然选择。这场技术革命中，SiC 与 GaN 第三代功率半导体替代传统硅基器件，高端电源管理芯片适配高压与动态负载，保护机制、封装拓扑同步创新，共同支撑电网到芯片的全链路效率突破。
Power Integrations 的高压 GaN、英飞凌的 SiC+GaN 全场景方案、MPS 的高集成电源管理、安森美的垂直 GaN+EliteSiC 组合，为设计工程师提供多元化选型参考。随着生态成熟、成本下探、标准统一，800V HVDC 将快速规模化落地，助力数据中心节能降碳，支撑 AI 算力持续升级，开启算力与能源协同发展的新时代。
