使用热敏电阻进行温度检测：原理、电路与参数

在现代电子设备中，温度检测是保障系统安全、提升性能与可靠性的关键技术。无论是防止手机电池过热，还是确保工业电机在适宜温度下运行，都离不开温度传感器的“感知”。在众多传感器中，**热敏电阻**因其结构简单、成本低廉、响应迅速而备受青睐。本文将深入浅出地剖析热敏电阻的工作原理、常用电路、关键参数及选型要点。

一、 热敏电阻：温度变化的“电阻翻译官”

核心原理：热敏电阻的本质是一种对温度高度敏感的电阻。其名称来源于英文“Thermistor”（Thermal Resistor）。它的核心特性是电阻值会随着自身温度的变化而显著改变。这一特性使其成为将“温度”这个物理量，转换为“电阻值”或“电压值”这类电信号的理想器件。

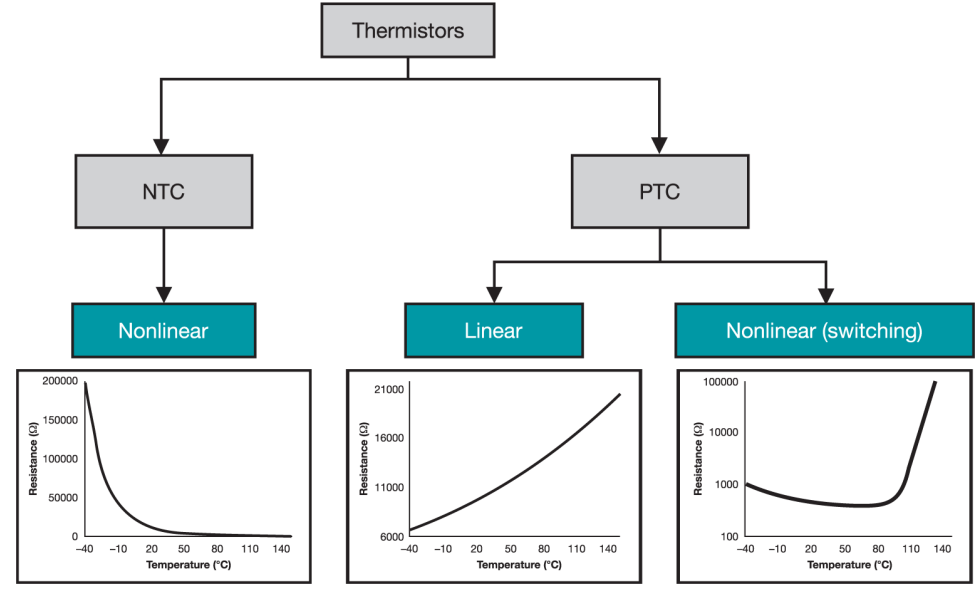

图1

两大类型：根据电阻随温度变化趋势的不同，热敏电阻主要分为两类（如图1，热敏电阻系列概述所示）：

• NTC（负温度系数）热敏电阻：温度升高，电阻值降低。这是最常见、历史最悠久的类型，因其成本极低而被广泛使用。

• PTC（正温度系数）热敏电阻：温度升高，电阻值增加。其中又可分为两类：

• 非线性（开关型）PTC：在特定温度点（居里点）附近电阻值会急剧上升，常用于过流保护、自恢复保险丝。

• 线性PTC：通常由硅材料制成，故常称“硅基线性热敏电阻”或KTY器件。其电阻与温度呈良好的线性关系，是高性能温度检测的新选择。

简单比喻：你可以把NTC想象成一个“热了就跑”的选手，温度越高，它对电流的阻碍（电阻）越小；而线性PTC则像一个“热了更稳重”的选手，温度越高，它越“沉稳”（电阻越大）。

二、 如何“读取”热敏电阻：两种经典电路

热敏电阻本身不会产生信号，需要外部电路为其供电（“激励”），并将变化的电阻值转化为可测量的电压信号。以下是两种最常用的电路。

1. 分压器电路（恒压源激励）

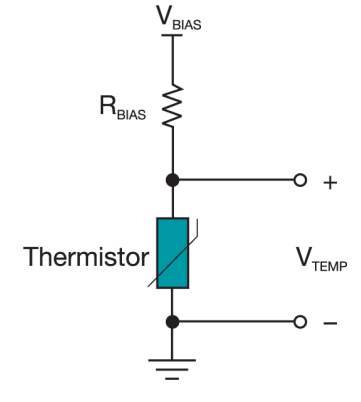

图2

这是最简单、最经济的方案。将热敏电阻与一个固定阻值的参考电阻串联，接入一个稳定的电压源（如VCC）。热敏电阻两端的电压（V_TEMP）即为输出信号（电路如图2，分压器配置中的热敏电阻所示）。

• 工作原理：当温度变化时，热敏电阻的阻值改变，根据串联分压定律，V_TEMP也随之成比例变化。测量这个电压，就能反推出温度。

• 优点：电路极其简单，成本低。

• 注意点：电源电压VCC的波动会直接影响V_TEMP，引入测量误差。文档中提到的“比例法”（例如，使用ADC同时测量V_TEMP和VCC，然后计算比值）可以有效抵消电源波动的影响。

2. 恒流源激励电路

使用一个精准的恒定电流源（I_BIAS）流过热敏电阻（电路如图3，使用恒流源偏置的热敏电阻所示）。

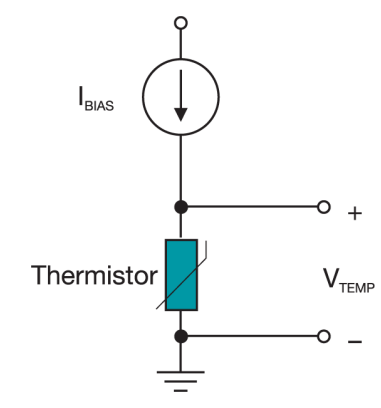

图 3. 使用恒流源偏置的热敏电阻

• 工作原理：根据欧姆定律 V = I × R，由于电流I恒定，热敏电阻两端的电压V_TEMP将严格与其电阻值R成正比。V_TEMP = I_BIAS × R_thermistor。

• 优点：电压输出与电阻呈完美的线性关系（在电流源理想的情况下），能更好地控制信号幅度，充分利用ADC的量程，尤其适合高精度测量。

信号处理下一步：得到的V_TEMP模拟电压信号，通常会直接送入微控制器（MCU）的ADC引脚进行数字化，或者送入电压比较器，与一个设定的阈值电压进行比较，用于实现简单的过热报警（具体电路如图4，使用热敏电阻加比较器进行阈值检测所示）。

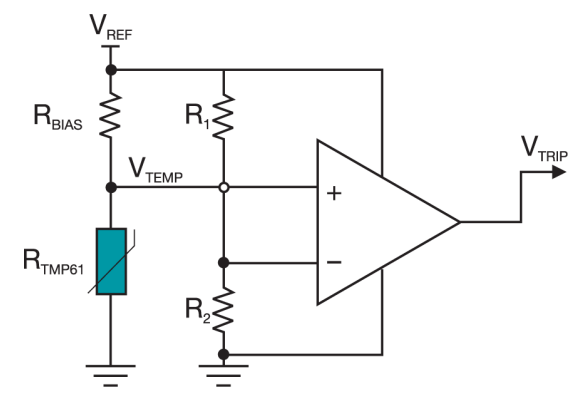

图 4. 使用热敏电阻加比较器进行阈值检测。

三、 提升性能与精度：必须关注的核心参数

选择热敏电阻时，不能只看初始阻值，以下几个参数至关重要，它们直接决定了系统的精度、稳定性和复杂性。

1. 电阻容差

指在特定温度下（通常是25°C），热敏电阻实际阻值与标称阻值之间允许的偏差范围（如±1%）。

• 核心问题：对于传统的NTC，其容差会随温度剧烈变化。文档指出，一个25°C时容差为±1%的NTC，在-40°C或150°C极端温度下，容差可能恶化到±4%以上，这会给全温区测量带来巨大误差。

• 线性PTC的优势：硅基线性PTC的电阻容差在整个工作温度范围内非常稳定。例如，其容差可能从25°C的±1%仅变为极端温度下的±1.5%，精度优势明显。

2. 灵敏度

指温度每变化1°C时，电阻值的变化量。可以通俗理解为传感器的“分辨率”或“敏锐度”。

• NTC的困境：NTC的灵敏度非线性且变化极大。在低温时非常灵敏，但在高温时（例如超过67°C）灵敏度会急剧下降，可能导致ADC难以分辨微小的温度变化，精度变差。

• 线性PTC的优势：在整个温度范围内具有一致且良好的灵敏度，确保了从低温到高温都能进行稳定、精确的测量。

3. 线性化：简化系统设计的关键

理想的传感器输出应与被测物理量成线性关系，这样软件处理最简单。

• NTC的挑战：NTC的电阻-温度（R-T）关系呈强烈的指数非线性。为了得到线性的电压输出，通常需要额外增加一个并联电阻（如图5，NTC加并联电阻来使V_TEMP线性化所示）进行线性化补偿，这增加了BOM成本和设计复杂度。

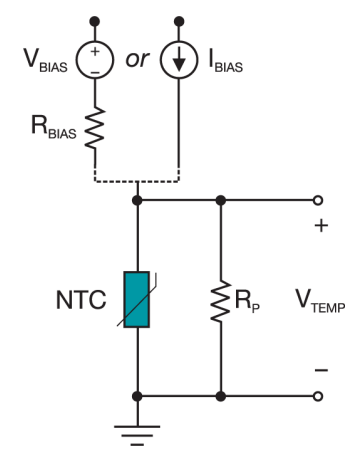

图 5. NTC 加并联电阻来使 VTEMP 线性化

• 线性PTC的先天优势：其R-T特性本身就是高度线性的，因此无需任何外围线性化电路，V_TEMP与温度直接呈近似线性关系（其线性输出特性如图6所示），简化了硬件设计和软件计算。

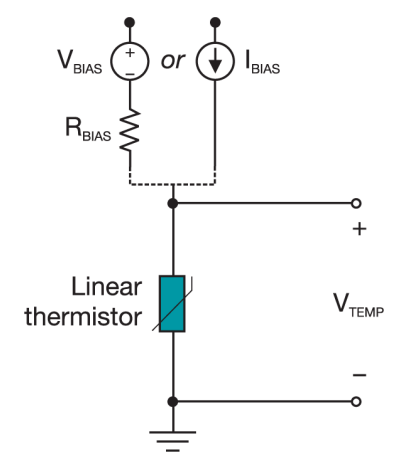

图 6. 线性 PTC 热敏电阻无需并联电阻

4. 自发热与漂移

• 自发热：当电流流过热敏电阻时会产生热量，使其自身温度高于环境温度，造成测量误差。NTC在高温下阻值变小，功耗（I²R）可能增大，自发热更明显。而线性PTC在高温时阻值增大，功耗降低，自发热效应更小。

• 传感器温漂：指热敏电阻在长期使用或恶劣环境下，其特性随时间发生永久性偏移。文档指出，硅基线性PTC由于材料稳定，其长期漂移（<0.5%）远小于典型NTC（<5%），在汽车、工业等要求高可靠性的领域优势显著。

5. 校准

所有传感器都需要校准来消除个体差异和系统误差。

• NTC：因其非线性、容差随温度变化大，在宽温区应用中通常需要多个温度点（两点或三点）进行校准，过程复杂。

• 线性PTC：得益于高线性和稳定的容差，通常只需单个温度点校准即可获得相当好的全温区精度，极大地简化了生产流程。

四、 软件处理：从电压到温度

MCU读到代表V_TEMP的ADC数值后，需要通过算法将其转换为温度值。常用方法有两种：

• 查找表法：预先建立一个“电阻/电压-温度”对应表。MCU通过查表（可配合插值计算）快速获取温度。优点速度快，但会占用存储空间。

• 公式计算法：利用数学模型拟合R-T曲线。

• 对于NTC：常用Steinhart-Hart方程：1/T = A + B*ln(R) + C*[ln(R)]³，计算涉及自然对数和三次方，对MCU有一定计算负担。

• 对于线性PTC：通常一个简单的四阶多项式T = A₄R⁴ + A₃R³ + A₂R² + A₁R + A₀即可高精度拟合，计算更高效。

五、 总结与选型建议

| 特性维度 | 传统NTC热敏电阻 | 硅基线性PTC热敏电阻 |

| 核心特性 | 负温度系数，非线性 | 正温度系数，高线性度 | | 成本 | 器件成本极低 | 器件成本与NTC相当（如TI系列） | | 外围电路 | 通常需并联电阻线性化（见图5） | 无需线性化电路（见图6） | | 电阻容差 | 全温区变化大（如±1%→±5%） | 全温区稳定（如±1%→±1.5%） | | 灵敏度 | 高温下急剧降低 | 全温区稳定一致 | | 校准 | 宽温区需多点校准 | 单点校准即可 | | 长期漂移 | 较大（典型<5%） | 极小（典型<0.5%） | | 适用场景 | 低成本、中低精度、窄温区应用 | 高精度、宽温区、高可靠性应用（汽车、工业） |

选型核心思路：

• 如果项目极度成本敏感，且测温范围窄、精度要求一般，传统NTC仍是可行选择，但需接受其非线性、复杂校准和精度局限。

• 若追求更高的系统精度、更稳定的全温区性能、更简单的校准流程以及更优的长期可靠性，尤其是汽车、工业控制等领域，硅基线性PTC热敏电阻已成为更具综合优势的选择。它通过自身的线性特性，降低了外围电路和软件算法的复杂度，最终可能在系统总成本和性能上实现更优的平衡。
