在太阳能、风能和储能系统中，DC/AC逆变器被称为系统的“心脏”。它负责将太阳能电池板、风力发电机或电池储能系统产生的直流电（DC）高效转换为电网和家用电器可以直接使用的交流电（AC）。
Research and Markets的研究表明，2023年全球太阳能逆变器市场价值为128.1亿美元，2024-2029年期间，市场将以11.34%的复合年增长率增长，预计到2029年有望达到244亿美元。随着全球太阳能市场的快速增长，选择合适的逆变器比以往任何时候都更为关键。
第三代半导体材料——碳化硅（SiC）和氮化镓（GaN），因其“宽禁带”特性，正在重塑DC/AC逆变器市场。与传统的硅（Si）材料相比，它们能够承受更高的电压、在更高的频率下工作，并大幅降低电能转换过程中的热损耗。这样的优势，在各个应用场景中也日益凸显。
太阳能逆变器应用场景与方案
图2（图源：Freepik）
针对不同规模和类型的绿色能源需求，太阳能逆变器解决方案主要分为三大类：
01
户用及小型光伏系统
约3kW - 30kW
在这个区间，终端用户对设备的外形（小巧轻薄）和噪音（必须无风扇自然散热）要求极高，同时要求单人就能拎起安装，通常要求将重量控制在25kg以内。因此产品开发的核心策略是算“系统总账”，适合采用纯SiC 或高比例SiC 方案。虽然买SiC芯片会多花了几百块钱，但可以彻底砍掉散热风扇的BOM成本，大幅削减沉重的铝制散热器体积，并且电感/电容变小也有助于节省系统成本。基于SiC的方案整机体积缩小可以40%以上，不仅外观惊艳，物流运输和人工安装成本的节省，足以覆盖芯片的溢价。
02
工商业主流光储系统
约50kW - 150kW
这个区间的光伏系统通常安装在工厂屋顶或园区内，对噪音和极致体积的容忍度相对较高，可使用散热风扇，但对设备的投资回报率极度敏感。50kW - 150kW 的工商业光伏市场，是目前整个新能源赛道里增长更快、商业模式更清晰，同时也是利润率更丰厚的区域。
在这个功率段，系统通常采用机柜式或壁挂式设计，发热量巨大，但客户对设备采购成本非常敏感。为了平衡体积/散热与成本，行业目前最成熟且最主流的硬件架构就是：三电平ANPC拓扑 + Si/SiC混合（Hybrid）器件。三电平拓扑降低了耐压要求，将原本需要承受1,200V电压的开关任务分摊给了多个650V/900V的器件，而低压器件的内阻更小、成本更低。混合器件中的高频管采用SiC解决了高频开关带来的巨大热损耗（缩小了电磁体积），低频管则用便宜的IGBT 兜底了整体采购成本，最终实现接近纯SiC方案90%的性能，但成本却可节省30%以上。
03
大型地面电站及大规模系统
约500kW - 兆瓦级以上
这种属于集装箱式或大型户外机柜式设备，空间相对宽裕，主要采用强迫风冷或液冷系统来解决散热。此时，“每瓦成本”是决定项目能否中标的唯一核心指标。在超大功率下，目前SiC 模块的价格仍然显得昂贵，算系统总账也难以拉平初始投资的巨大差距。因此，利用成熟的IGBT7技术配合高效的系统级散热，是目前兼顾成本与可靠性的主流解决方案。
第三代半导体重塑逆变器市场
图3（图源：Freepik）
可见，在绿色能源领域，整个行业正处于从传统硅基IGBT向第三代半导体加速转型的关键阶段。下文中，我们将详细介绍几款目前市场上应用较广、极具代表性的基于SiC和GaN的DC/AC逆变产品及解决方案：
基于SiC的DC/AC解决方案
SiC的材料特性使其成为高压、大功率场景的绝对主力，尤其在新能源汽车和大型绿色能源设备中备受青睐。在大型组串式光伏逆变器中，引入SiC器件能让设备体积显著缩小、重量减轻，大幅降低安装成本，同时将整机的最高转换效率推至99%以上，极大地减少了散热器如风扇或铝制散热片的体积。
英飞凌的SiC产品线主要面向高频、高压、高效率场景，其SiC产品统一命名为CoolSiC系列。随着高压快充（800V及以上）和高效光储系统的普及，CoolSiC正成为高端逆变器的首选。
其中，CoolSiC分立器件(MOSFET)涵盖从400V、650V、750V、1,200V、1,700V 到 2,000V 甚至3,300V的极宽电压范围。CoolSiC MOSFET G1（第一代）已经在光伏、储能和直流快充桩中得到了规模化验证，具备极高的栅极氧化层可靠性。CoolSiC MOSFET G2 (第二代)是英飞凌近期推出的新一代沟槽栅SiC技术，进一步降低了导通电阻（RDS(on)）和开关损耗，全面提升了交直流（AC-DC/DC-AC）转换的整体效率；相较上一代产品，其功率密度提升超过30%，使用寿命延长高达 20 倍，导通电阻（RDS(on)）显著降低约25%。
将SiC 芯片封装成模块，可以应对大电流、高散热需求和严苛的工作环境。英飞凌的EasyPACK CoolSiC功率模块将高频SiC 优势与紧凑封装结合，是目前高端光储一体机和高频电动汽车充电模块的核心器件。其中，EasyPACK C系列产品是EasyPACK封装家族的新一代产品，集成了英飞凌CoolSiC MOSFET 1200 V G2技术，并采用了公司专有的.XT互连技术。

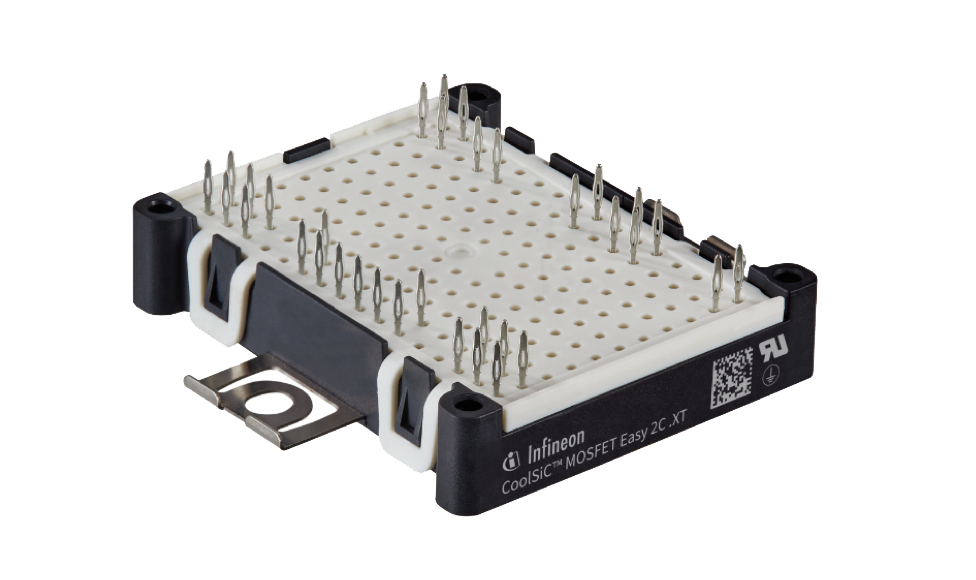

图4：EasyPACK C功率模块是目前高端光储一体机的核心器件（图源：Infineon）
基于GaN的DC/AC解决方案
GaN的优势在于极高的开关频率和极致的体积控制，目前主要应用于中低功率、便携式及空间受限的场景中，例如微型光伏逆变器。微型逆变器通常直接安装在太阳能电池板背面，空间极其有限且对重量敏感。GaN的高频特性允许设计者使用极小的磁性元件（如电感和变压器），实现逆变器的极致轻薄化。
Navitas创造性地将GaN FET、驱动器和保护电路集成在一颗芯片上的方案，代表产品为GaNFast功率IC。其中的NV6128或NV6158等集成芯片极大简化了外部电路设计，被大量应用于高功率密度的微型光伏逆变器和高端便携式户外电源中。
图5：GaNFast 功率IC NV6128 （图源：Navitas）
基于IGBT的DC/AC解决方案
虽然第三代半导体是热门趋势，但在成本敏感且对体积要求不高的常规大功率逆变器中，传统的硅基IGBT依然占据着相当大的市场份额。
在这个领域，Infineon也具有很强的统治地位，其标志性的TRENCHSTOP（沟槽栅场截止）技术是行业标杆，根据封装形式的不同，又分为单管（分立器件）和功率模块两大产品类型。其IGBT功率模块EconoPACK / EconoDUAL是中大功率领域的“常青树”，散热性能极佳，广泛用于风电变流器以及大型组串式光伏逆变器。
小结
图6（图源：Freepik）
太阳能逆变器是光伏系统的核心，它将太阳能电池板产生的直流电转换为交流电，供家庭、企业或公用电网使用。目前，全球DC/AC逆变器市场正处于高速发展的红利期，且呈现出以下几个核心趋势：
虽然传统的硅基IGBT依然在DC/AC逆变器市场中占据最大的出货量，但在对续航和能效有更高要求（常选SiC），或者对体积和便携性有严苛限制（常选GaN）的领域，第三代半导体已经不可逆转地成为了市场上的技术主力和标准。
在当前的绿色能源应用中，DC/AC逆变器早已不再是单纯的“电力转换工具”，而是演变成了整个能源系统的“智能大脑”与“数据网关”。在实际落地中，选择哪种解决方案，仍需要根据项目的资金预算、屋顶/地形复杂度、电网接入要求，以及对安全性的考量来进行综合评估。
