近日，通用多媒体接口GPMI（General-Purpose Multimedia Interface）系列电子行业标准即将发布，与当前主流的HDMI 2.1相比，GPMI的技术优势堪称代际级。它最核心的突破在于实现了音视频、数据流、控制信号与供电的全业务聚合传输，一根线缆即可终结设备背后的 "赛博蜘蛛网"。

长期以来，行业标准制定由欧美企业主导，中国企业多处于跟随地位。GPMI的诞生打破了这一格局，标志着我国在高速多媒体接口领域关键技术标准工作取得重要阶段性进展，成为国内唯一获得主流接口生态认可的技术，重新定义了国产音视频传输标准。GPMI的发布不仅是技术突破，更是中国在全球智能互联领域争夺话语权的重要里程碑，是实现从“跟跑”到“并跑”乃至“领跑”的关键跨越。

作为这场接口革命的参与者，慧能泰不仅深度参与标准起草，更是第一时间推出一套端(供电端）到端（受电端）的高性能供电方案，为GPMI生态落地注入核心动力。

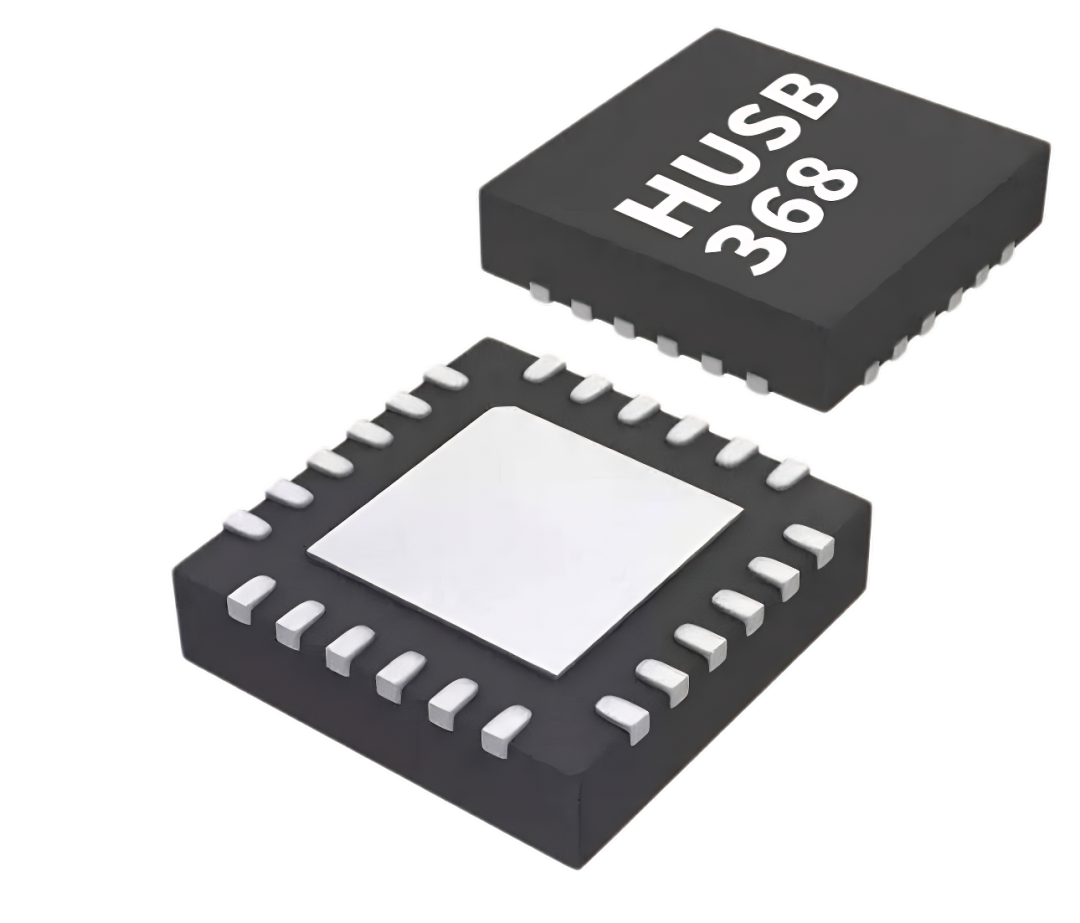

GPMI供电端芯片HUSB368

HUSB368是一款GPMI供电端芯片，支持单/双电源模式，支持cable检测，支持CLASS A和CLASS B功率输出范围，支持固定电压输出模式和可编程电压输出模式，支持OCP、SCP、OVP、UVP、OTP、以及热插拔等保护功能。

HUSB368芯片特性

超宽5-48V的集成调压输出，支持PWM调制的5-60V输出范围

最大20A的输出电流检测与恒流控制

高压GATE直接驱动输出负载开关

内置GPMI供电协议物理层

完备的快速过流保护，过压保护，过温保护等

高达60V的超高耐压

多路的模拟信号监控与ADC采样通道

内置8位MCU控制内核，带2kB SRAM以及32kB MTP

I2C主从模式切换

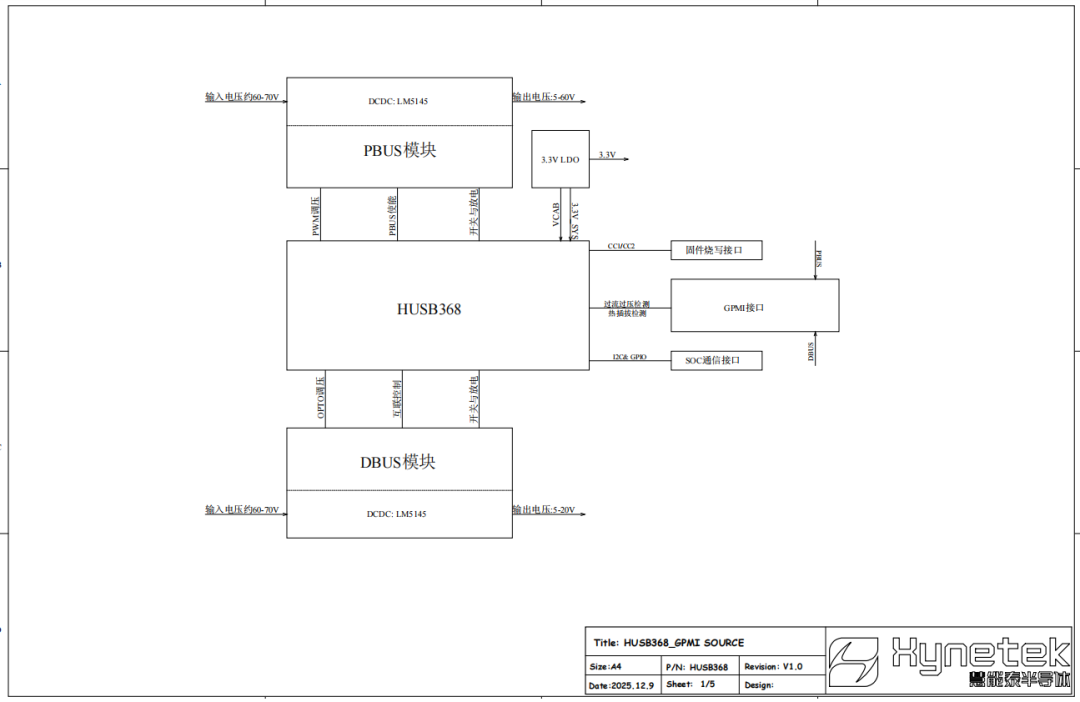

图1：HUSB368应用原理图

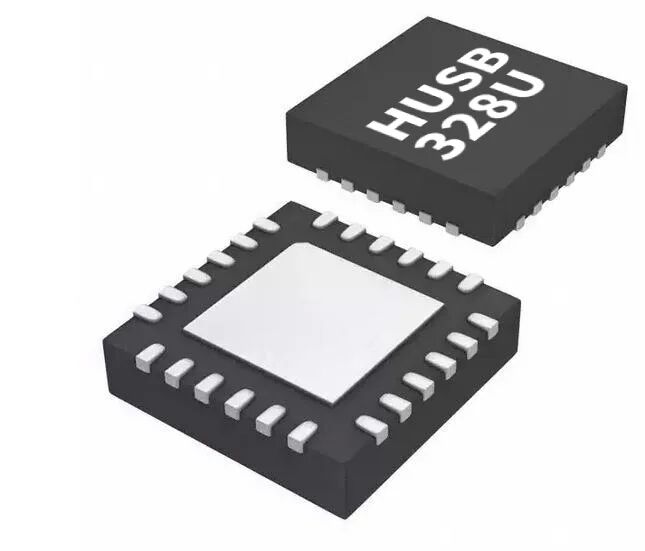

GPMI线缆芯片HUSB328U

HUSB328U是一款GPMI线缆芯片，支持一线单芯和一线双芯的应用形式，内置32kB存储空间，功耗低至17mW。

HUSB328U芯片特性

特征阻抗1kΩ

内置GPMI供电协议的物理层设计，小于5ms的读取时间

外置温度检测功能

多路的模拟信号监控与ADC采样通道

内置8位MCU控制内核，带2kB SRAM以及32kB MTP

I2C主从模式切换

低功耗设计，工作功耗小于17mW

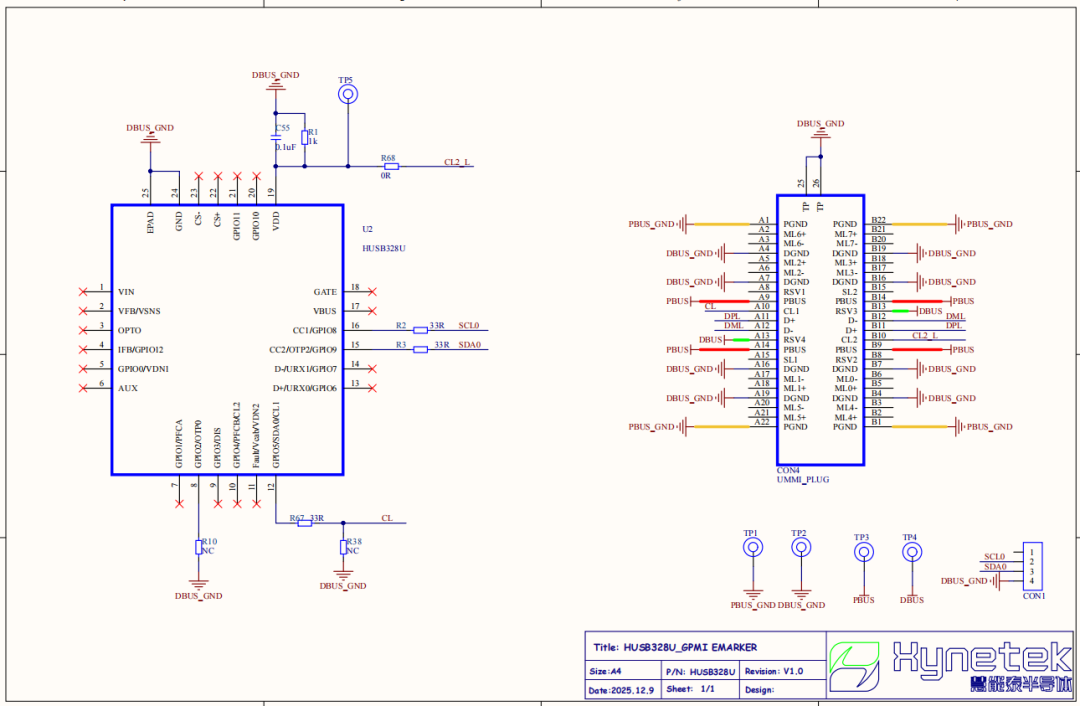

图2：HUSB328U应用原理图

GPMI受电端芯片HUSB253U

HUSB253U是一款GPMI受电端芯片，支持单/双电源模式，支持cable检测，支持请求CLASS A和CLASS B功率范围，支持固定电压模式和可编程电压模式请求，支持OTP和热插拔等保护功能。

HUSB253U芯片特性

支持最大20A的输入电流检测

内置高压的GATE直接驱动负载开关

内置GPMI供电协议物理层

完备的快速过流保护，过压保护，过温保护等

高达60V的超高耐压

多路的模拟信号监控与ADC采样通道

内置8位MCU控制内核，带2kB SRAM以及32kB MTP

支持I2C主从模式切换

图3：HUSB253U应用原理图

相信随着GPMI生态的持续扩展，数字生活的边界将被不断打破。这场由中国引领的连接技术革命，未来将绽放无限可能。
