前言

在一些在很多时候，选型，真的让我挺无助的……

做50Hz整流，随手抓了个1N4007，结果够用？

电路老被静电打坏，要不要加TVS？

相信很多小伙伴都遇到过类似的问题。

因此，我根据自己的踩坑经验，总结了下面6种常见二极管的【参数】【选型建议】，含无脑选型指南，遇到下述情况，直接照着选就得了！

PS：当然，文末还会做一个总结，不想看太多字可以直接下滑到文末。

一、通用二极管

代表型号：1N4001~1N4007、M1、M4、M7等；

1.1 特性

• 单向导通、PN结

• 反向耐压高，通常为50~1kv;

• 正向压降0.6~1.5V左右，根据材料不同以及导通电流不同而变化；

• 开关速度慢-us级别

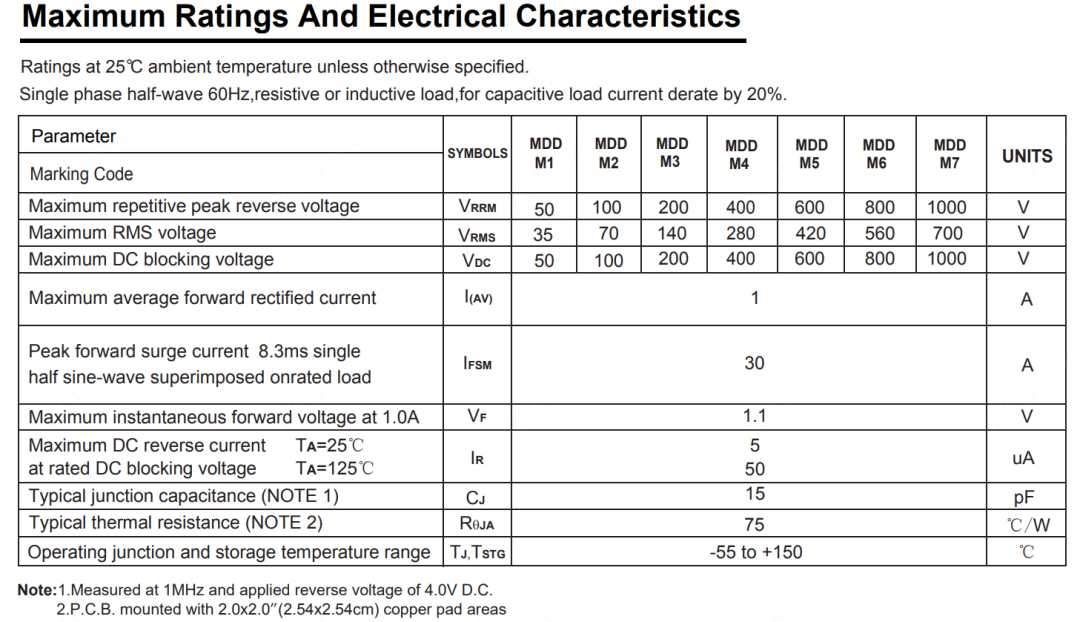

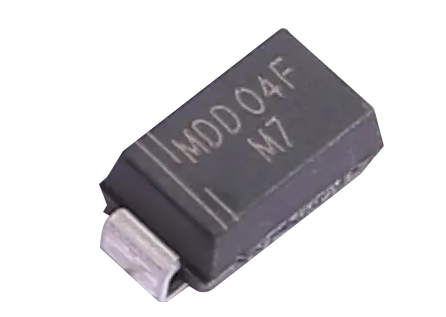

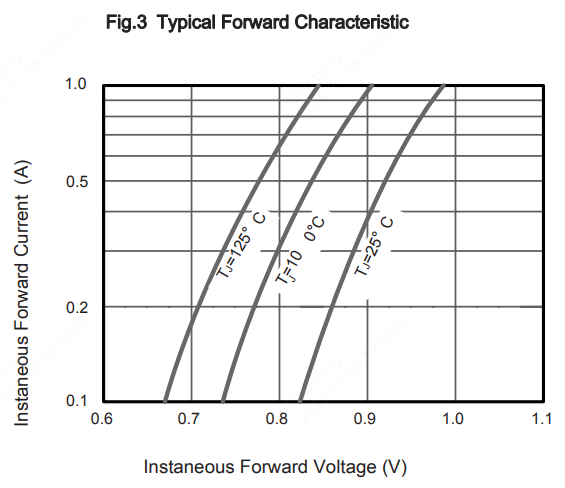

下面列出M7-通用二极管的数据手册参数说明：

| | |

1.2 什么时候用？

它是最便宜、最常见的二极管，适合"不需要快、不需要省电、只要能用"的场合。比如：

• 做电源整流，把交流变直流，频率不高（50Hz工频），用它就够了

• 防止电池装反，加一个在正极，装反了不导通，电路不烧

• 继电器、电磁阀这种感性负载断电时，给它并一个续流，吸收反向尖峰

1.3 什么时候优先选它？

预算紧张、频率不高、对效率要求不高的时候，选它准没错。几毛钱一颗，量大更便宜。

1.4 注意事项

开关速度慢，别用在开关电源里，否则发热严重还容易炸。

二、快恢复二极管

代表型号：US1M、FR107、RS1M、ES1J、FR107W等；

2.1 特性

• 单向导通、PN结

• 反向耐压高，通常为30~1kv;

• 正向压降0.5~2V左右，根据材料不同以及导通电流不同而变化；

• 反向恢复时间在ns级别

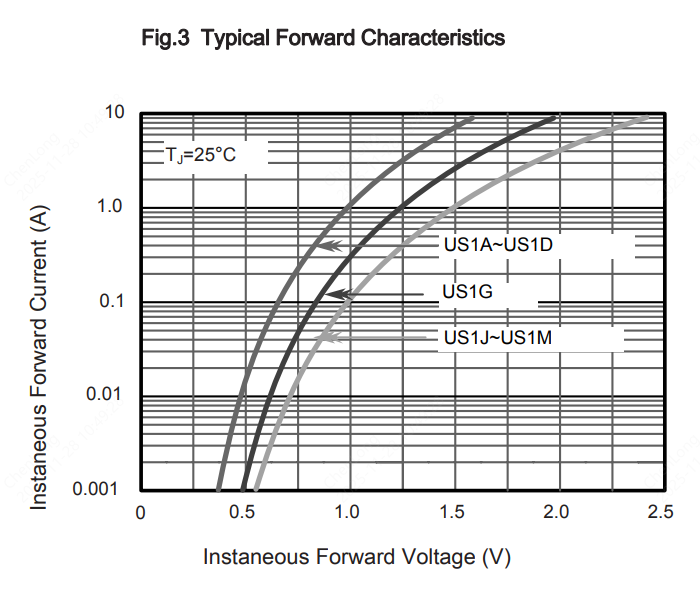

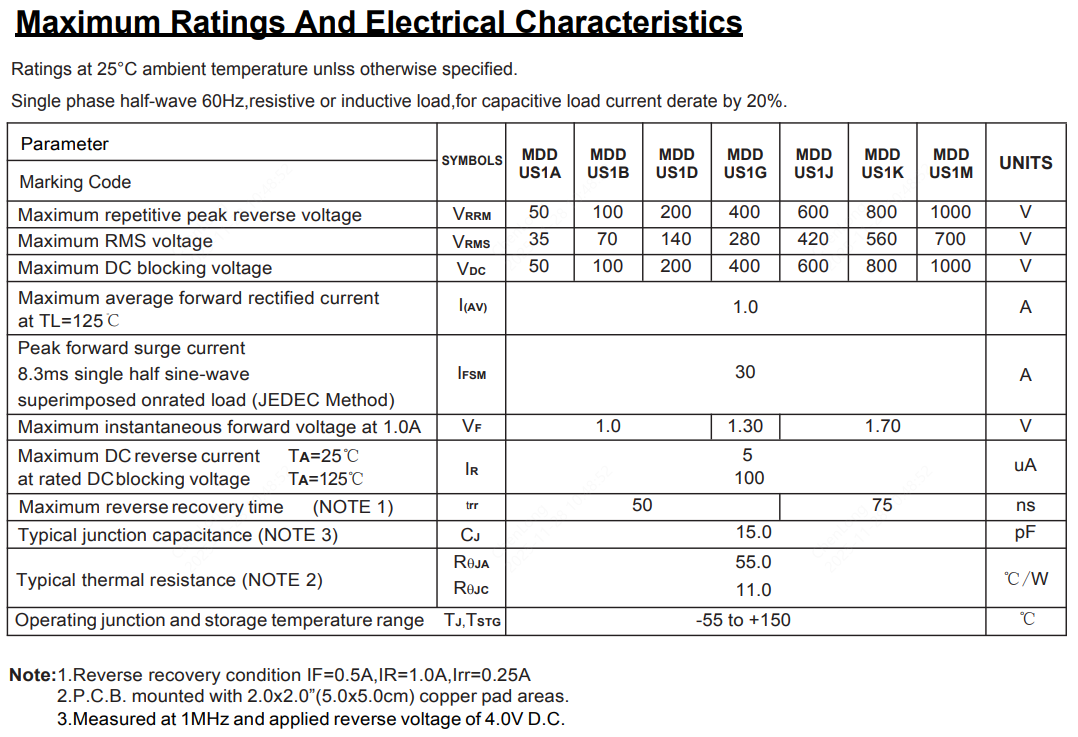

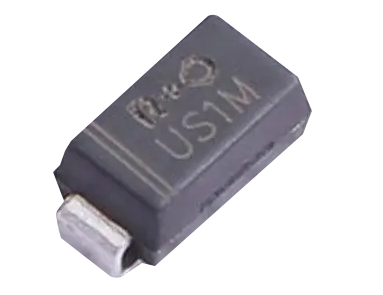

下面列出US1M-快恢复二极管的数据手册参数说明：

| | |

2.2 什么时候用？

当你需要"快"，但又需要"高压"的时候。比如：

• 开关电源的输出整流，频率几十kHz甚至上百kHz，普通二极管跟不上

• 电机驱动的续流二极管，PWM频率高，需要快速关断

• 逆变器、UPS里面的续流和保护

2.3 什么时候优先选它？

开关电源、电机驱动、逆变器——凡是高频高压的地方，快恢复二极管是首选。

2.4 和肖特基怎么选？

简单说：电压高于100V，选快恢复；电压低于50V，优先肖特基。中间地带看效率和漏电流需求取舍。

三、肖特基二极管

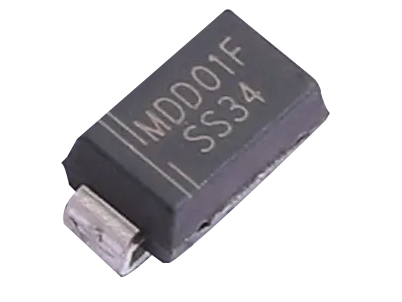

代表型号：SS14、SS34、SS54、1N5819WS等；

3.1 特性

• 单向导通、金属-半导体结

• 反向耐压低，通常为10~200V;

• 正向压降0.2~1.0V左右，根据材料不同以及导通电流不同而变化；

• 反向恢复时间极快，ns到ps级别

• 反向漏电流大，mA级别

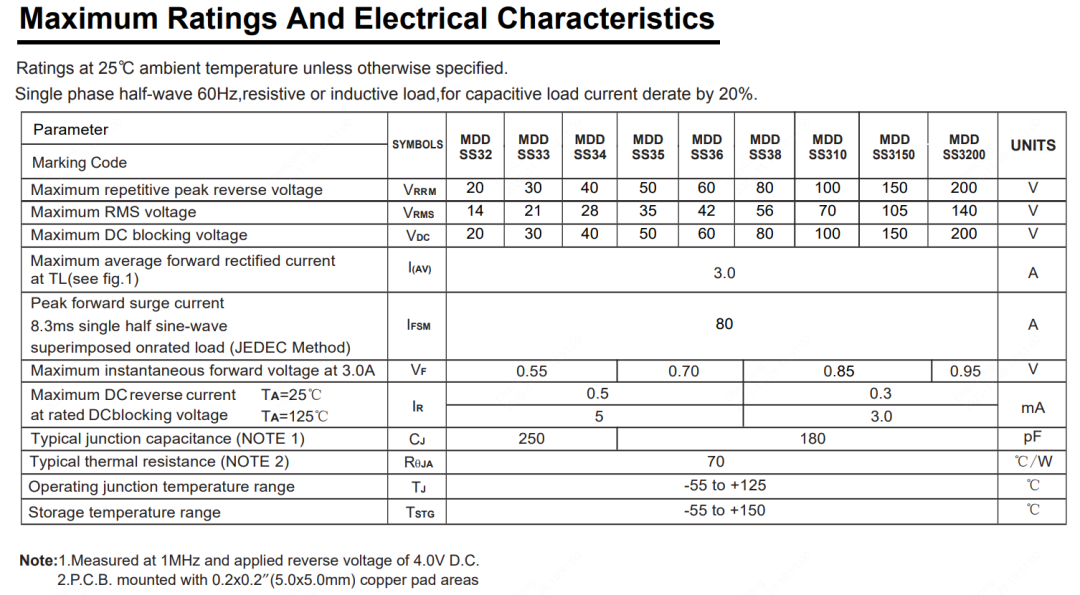

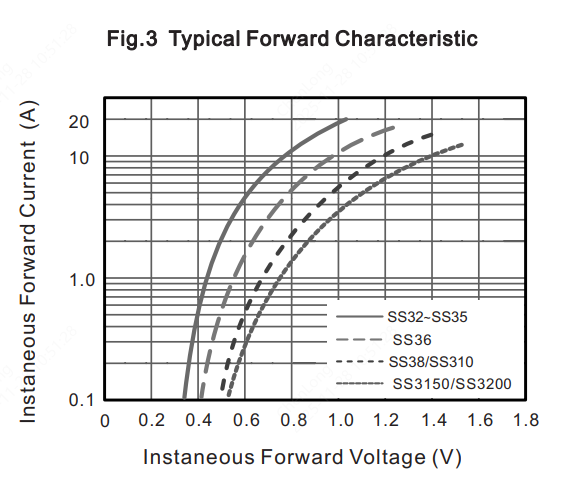

下面列出SS34-肖特基二极管的数据手册参数说明：

| | |

3.2 什么时候用？

它最大的特点是"压降小"，适合低压大电流场合，效率高、发热小。比如：

• 5V、3.3V降压电路的输出整流，用肖特基压降才0.3~0.5V，用普通二极管直接丢掉1V多

• 太阳能系统防倒灌，白天充电，晚上不让电池往太阳能板倒流

• 双电源冗余切换，两个电源各串一个肖特基，哪个电压高用哪个

3.3 什么时候优先选它？

低压、大电流、追求效率的场合——手机充电器、移动电源、电池供电设备，用肖特基能省不少电。

3.4 注意事项

它有两个短板：一是耐压低，一般不超过200V；二是漏电流大，高温下更明显。所以高压场合别用它，选快恢复。

四、稳压二极管

代表型号：BZT52C12、BZT52C15、BZT52C10、BZT52C5V1等；

4.1 特性

• 工作在反向击穿区，在击穿后，两端电压相对恒定，会随电流与温度变化略有改变；

• 稳定电流要求较高，击穿后的工作电流在几mA到几十mA，若电流过大，自身损耗功率过大会导致热击穿损坏；

• 稳压值通常在3~100V之间

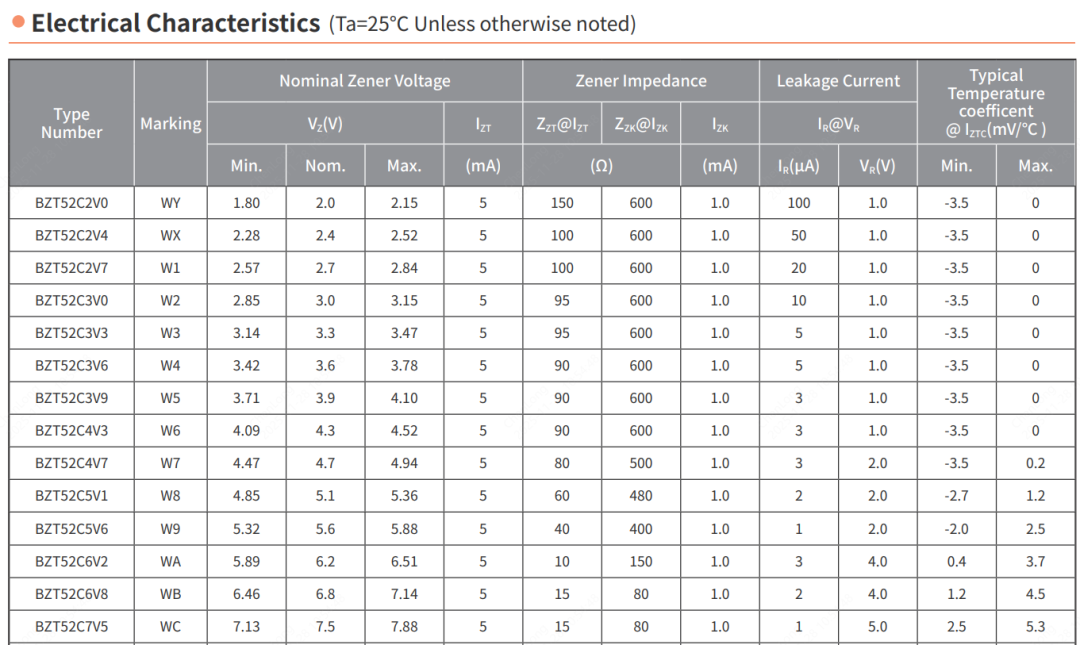

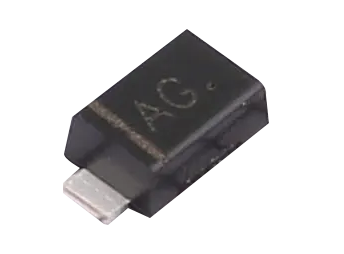

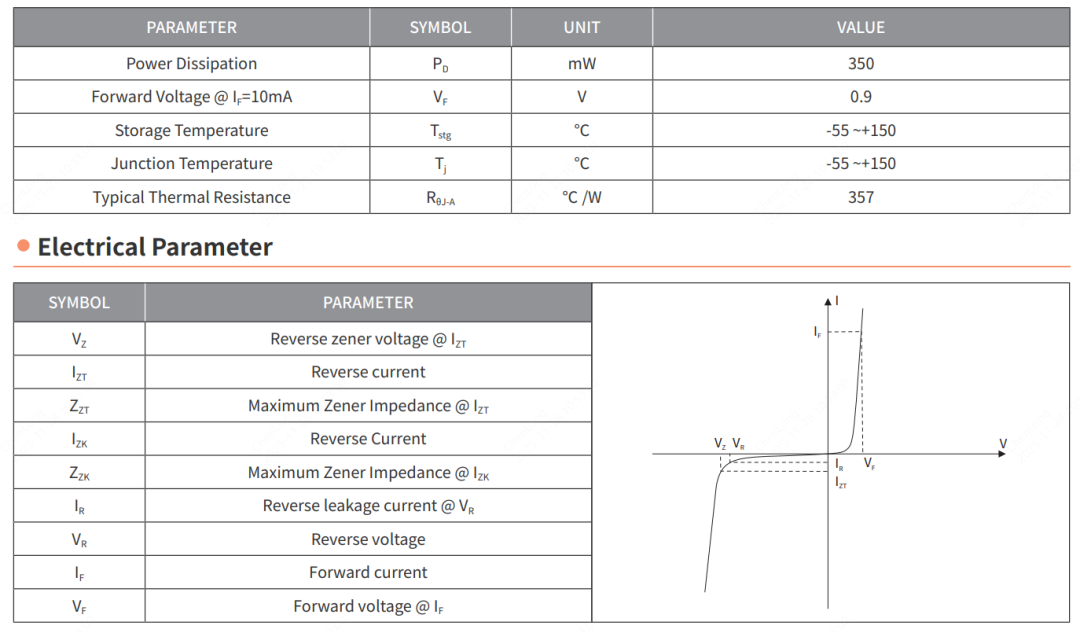

下面列出BZT52C12-稳压二极管的数据手册参数说明：

| | |

4.2 什么时候用？

它不是用来"单向导通"的，是用来"把电压稳定在一个值"的。比如：

• 做一个简单的5V基准，给比较器或运放参考

• 信号线过压保护，电压超限就击穿导通，保护后级

• 简单的稳压电源，给小功率电路供电

4.3 什么时候优先选它？

需要稳定参考电压、或者给某个节点钳位的时候，稳压二极管很方便。

4.4 注意事项

一定要串联限流电阻！否则电流一大，功率超限直接热击穿烧掉。另外，精度要求高的场合别用它，用基准电压芯片更稳。

五、发光二极管

代表型号：红、绿、蓝、白颜色等；

5.1 特性

• 正向导通发光，不同材料发不同颜色

• 正向压降依据颜色不同、材料不同有所差异

• 红色、黄色：1.6~2.6V、绿蓝白等：2.6~3.6V；

• 反向耐压小、通常3-20V；

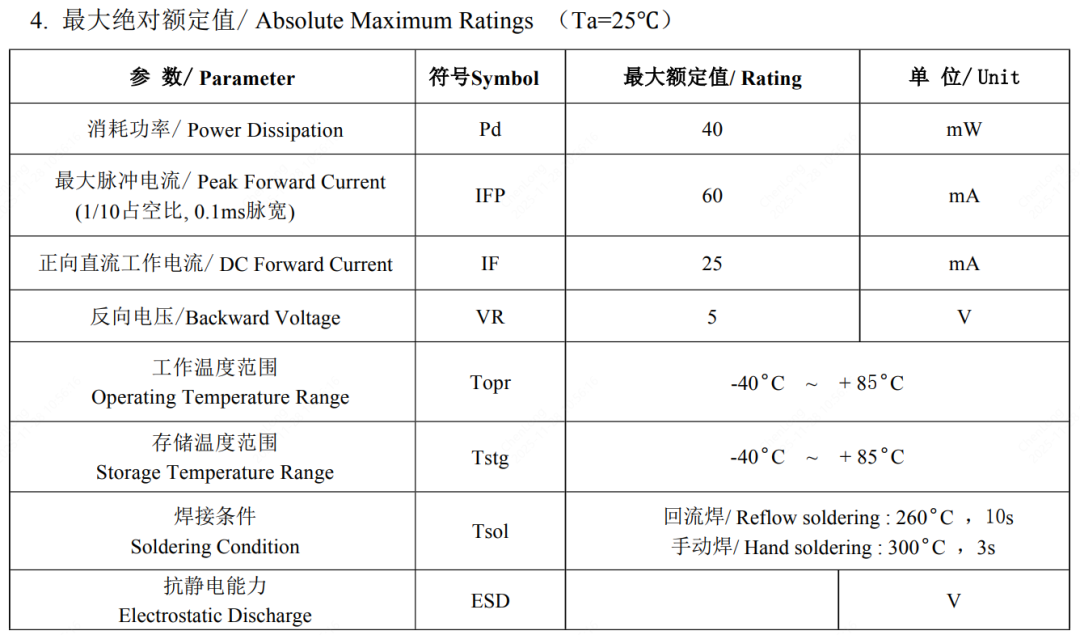

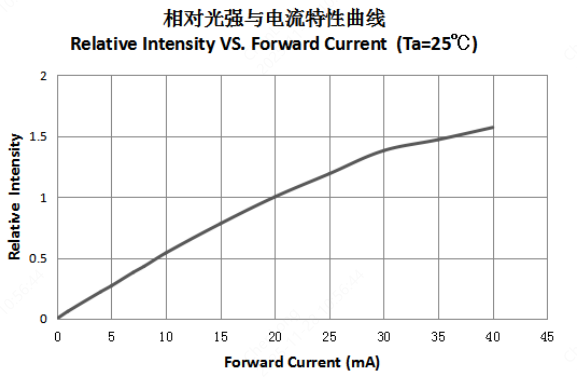

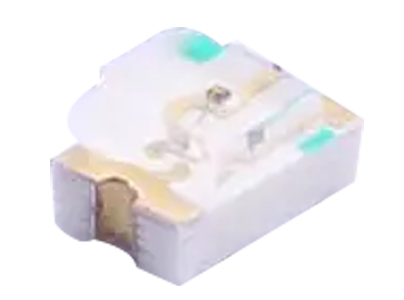

下面列出0603红灯-发光二极管的数据手册参数说明：

| | |

5.2 什么时候用？

这个不用多说——需要发光、需要指示、需要显示的时候。比如：

• 电源指示灯，开机亮一下知道通电了

• 状态指示，红灯错误绿灯正常

• 背光、照明、红外发射、光耦隔离……

5.3 什么时候优先选它？

任何需要"看得见反馈"的地方。

5.4 注意事项

千万别忘了串联限流电阻！不同颜色压降不同：红黄大概2V，绿蓝白大概3V左右。直接接电源必烧。

六、瞬态抑制二极管

代表型号：SM712、SMBJ6.5CA、USBLC6-2SC6、P6SMB6.8CA等；

6.1 特性

• 单向工作/双向工作型号均常用；

• 当出现浪涌脉冲电压时能迅速齐纳击穿，对电压进行钳位保护；

• 反向截止电压（VRWM）是指TVS管不导通的最高电压，在这个电压下只有很小的漏电流；

• 击穿电压（VBR）是指开始导通的反向电压；

• 钳位电压（VC）是指TVS管流过脉冲峰值电流时两端所呈现的电压；

• 响应时间在ps~ns级别

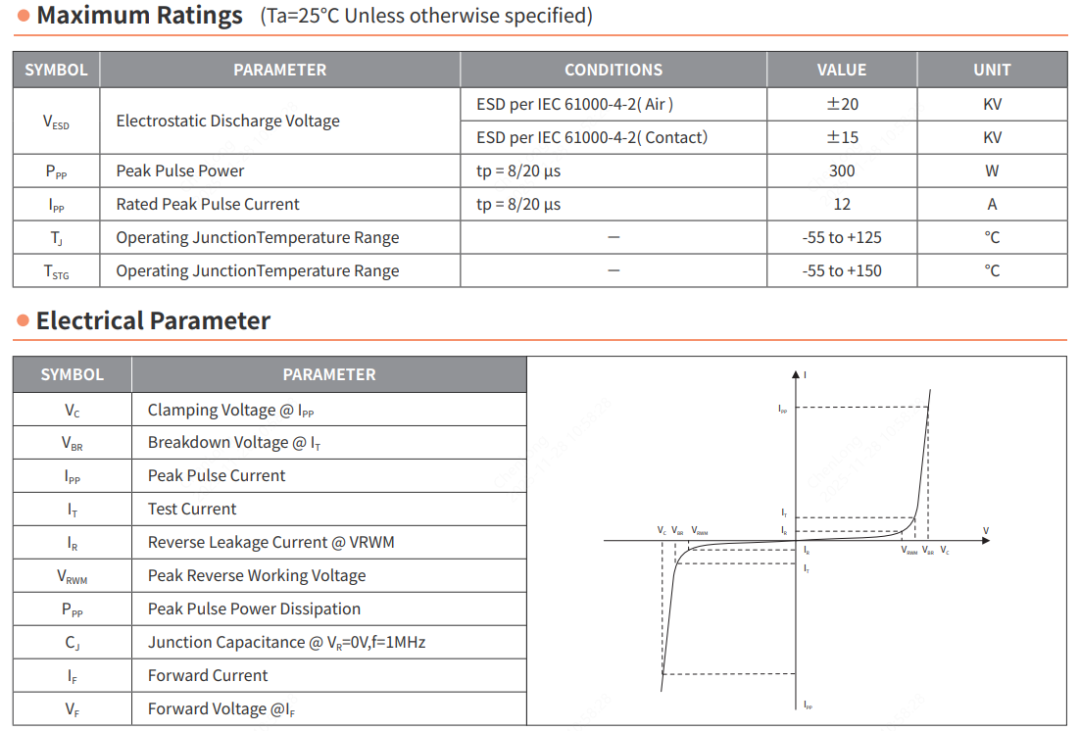

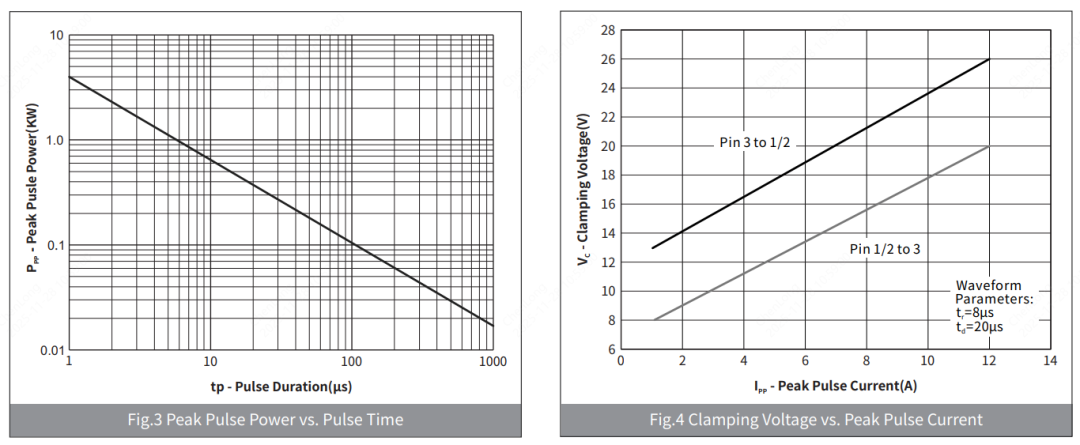

下面列出SM712-瞬态抑制二极管的数据手册参数说明：

6.2 什么时候用？

它是"保镖"，专门对付浪涌、静电、雷击这种突发高压。比如：

• USB接口保护，热插拔瞬间的浪涌、静电都靠它吸收

• RS485通信端口，防止外部干扰打坏芯片

• 电源入口保护，雷击浪涌来了先让它扛

• 任何暴露在外的接口，都建议加TVS保护

6.3 什么时候优先选它？

任何"有可能被外部高压打坏"的地方，尤其是通信端口、传感器接口、电源入口。

6.4 怎么选型？

三个关键参数：

• 截止电压：正常工作电压以下不导通，选比工作电压略高的

• 击穿电压：超过这个值开始导通

• 钳位电压：浪涌来了，电压被钳在这个值，要低于后级芯片的耐压

比如保护3.3V的USB口，选USBLC6-2SC6就对了，专为USB设计的。

最后，一句话总结选型思路

• 要便宜、频率低、高压？→ 通用二极管

• 要快、还要高压？→ 快恢复二极管

• 要效率、低压大电流？→ 肖特基二极管

• 要稳定电压基准？→ 稳压二极管

• 要发光指示？→ LED

• 要保护端口不被打坏？→ TVS
