【芯片工具】在Verdi上“量带宽”的tcl脚本

这个脚本在多年之前我就想做出来的，算是很执念的一件事。但是无奈自己的tcl编程能力和Verdi相关指令行掌握的太弱了，尝试了几次都没有成功。而这次我决定借助大模型力量再试一次，所以对着DS描述了这个脚本的行为：

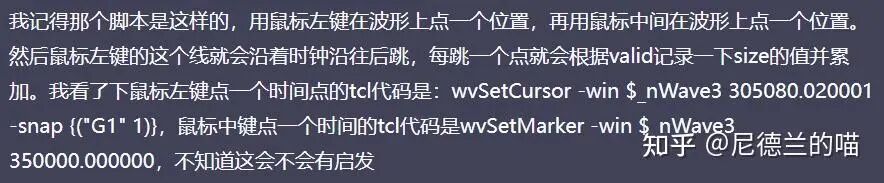

但是后面想了想，描述的不够准确，于是进行了第二次描述：

其实想要的效果就是这样的（完成版）：

讲真当年看到这个脚本的实现效果时真的是迷得我走不动道，所以这次必须要实现出来。

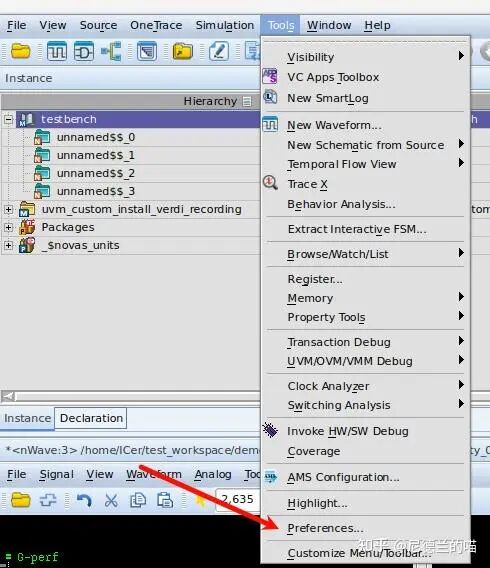

要在Verdi里执行tcl脚本，肯定需要先把控制器调出来。这个很简单，在Tools - Perferences里设置一下就可以：

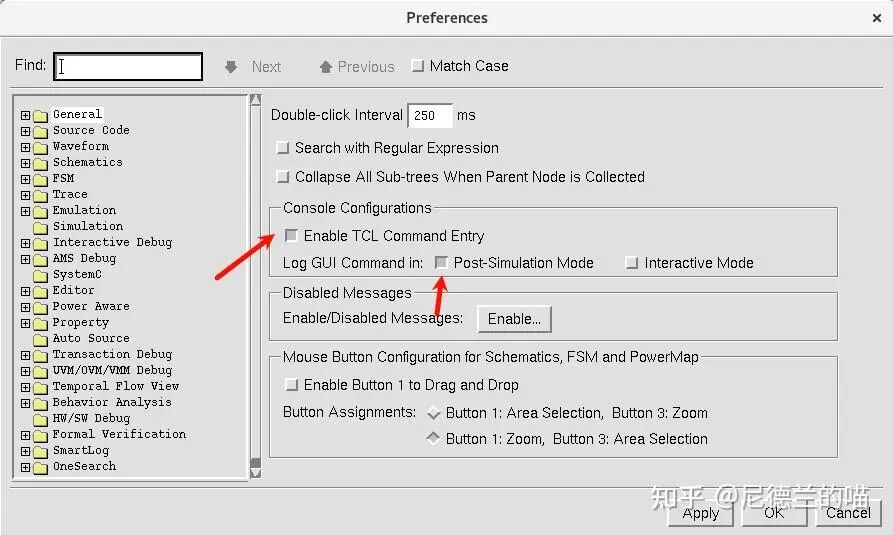

把TCL Command Entry使能：

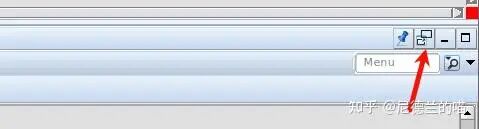

然后在跳出来的Console框上点一下弹出拽到一边去，省的遮挡波形界面：

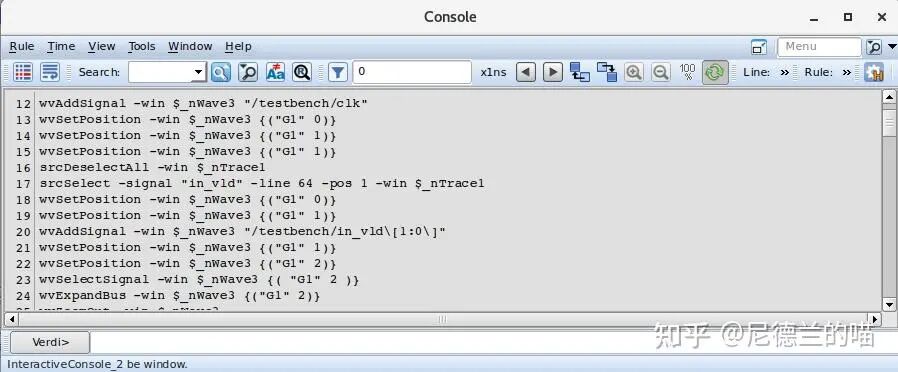

然后就开始进入依赖大模型指导的编码阶段！但非常尴尬的是，DS给提供的集中方式和命令都会在Verdi里执行时报错，和之前在各种搜索引擎以及技术贴里尝试的结果一样，这个时候就非常绝望。但是这次我想到了两个比较有价值的方法进行尝试。第一种方法就是在波形界面里各种操作，然后观察对应的tcl指令是什么，并在此基础上各种选择和尝试命令：

通过这种方式，找到了一些好用的命令，比如：

#设定左键锚定的时间线按上升沿跳转wvSetSearchMode -win $WaveID -posedge#让左键锚定的时间线跳到下个沿wvSearchNext -win $WaveID#获得当前时间点的时间，"1 315000 x 1ns"形式wvGetCursor $WaveID -time

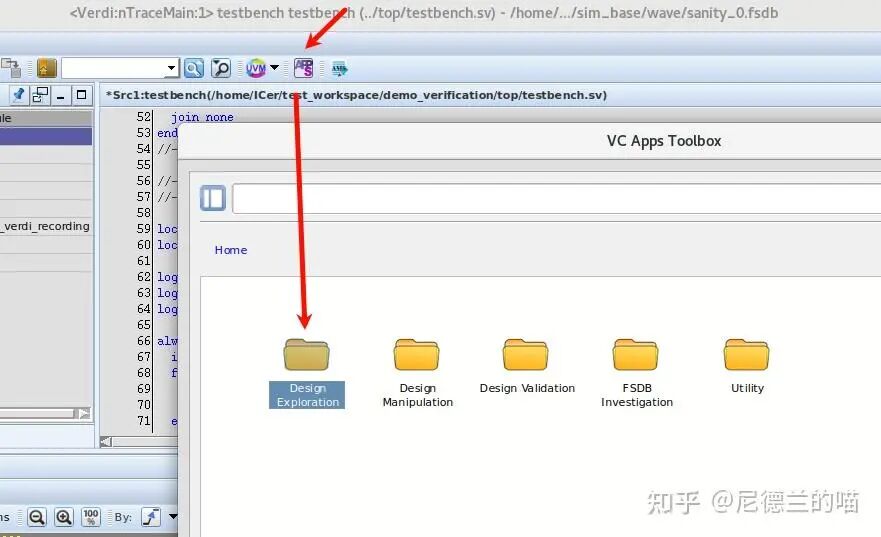

但是这显然是远远不够的，主要是有一个操作“获取选定信号或指定信号当前时刻的值”这个一直没有找到对应的命令。于是灵机一动我又想到去Verdi内置的tcl脚本看看，顺便在目录里grep一下有没有还能用的命令和方法，这个在Verdi app里可以很容易地找到：

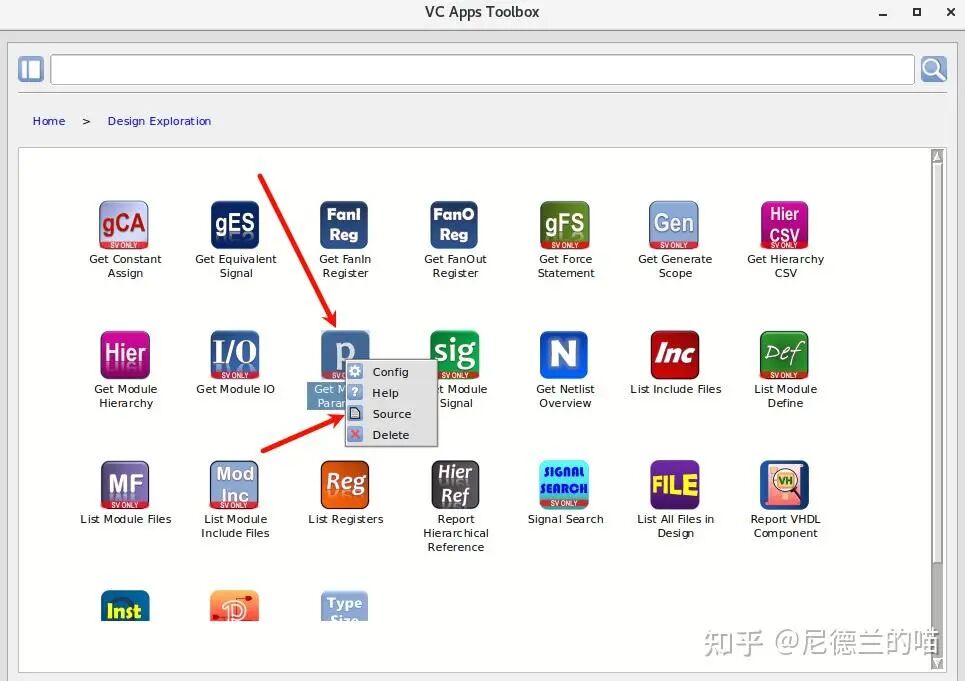

右键打开“source”就可以看源码了：

之后在放脚本的目录里各种查找，还真的让我找到了对应的命令！

wvGetSigValueByTime $valid_signal

只要后面跟着对应信号的完整路径，就可以得到对应信号的值了。而怎么获取到一个信号的完整路径（尤其是在verdi内通过logic生成的信号），可以这样做：

#获取G-perf组（和G1/G2组一样）第二个信号的完整路径set valid_signal [wvGetSelectedPureSignals -win $WaveID [wvSelectSignal -win $WaveID {( "G-perf" 2 )}]]

这些命令都明确了之后，只要解决一些具体组织和使用方式，就可以把脚本组织出来了。比如说这个脚本后面我打算主要用在axi总线上，那么就没必要采样size这类信息，只要设定一下perf_size是16B/32B/64B等就行了，每次握手即代表累加了perf_size到总数据量上。

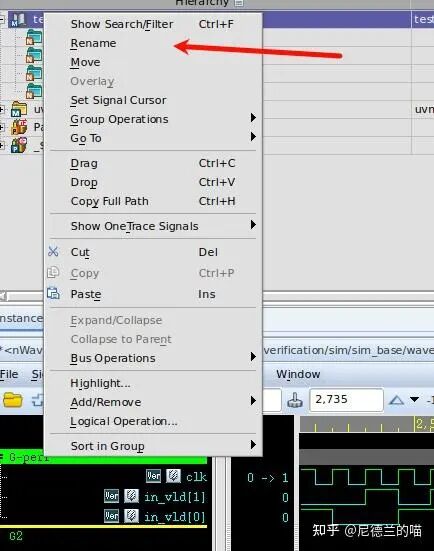

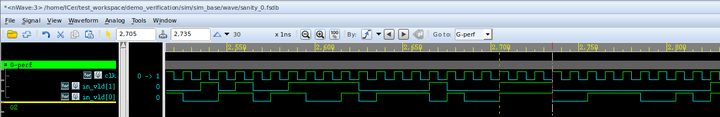

具体编码过程就不赘述了，在最后明确一下使用方法。只要在一个Group里从最上开始放上三个信号：clk、valid和ready，并把这个Group重命名为G-perf就可以了：

而后用鼠标左键和中键分别在波形上选定两个时间点，中键选取的必须在后面。最后在Console里以source的方式执行perf_valid_ready.tcl，等待左键选择的黄色时间线一路蹦向白色时间线，然后log里就会打印平均带宽：

具体的效果在开头放过了，最后再放一下吧！
