芯片中的二进制：晶体管如何表达0和1

本文主要介绍了晶体管如何表达0和1。

你手中的手机、电脑，乃至一切数字设备，本质上都只认识两个数字：0和1。这个由“开”与“关”组成的二进制世界，是如何在指甲盖大小的芯片里被创造出来的？答案就藏在两个最基础的晶体管——NMOS和PMOS——以及它们巧妙的连接方式中。

一、晶体管

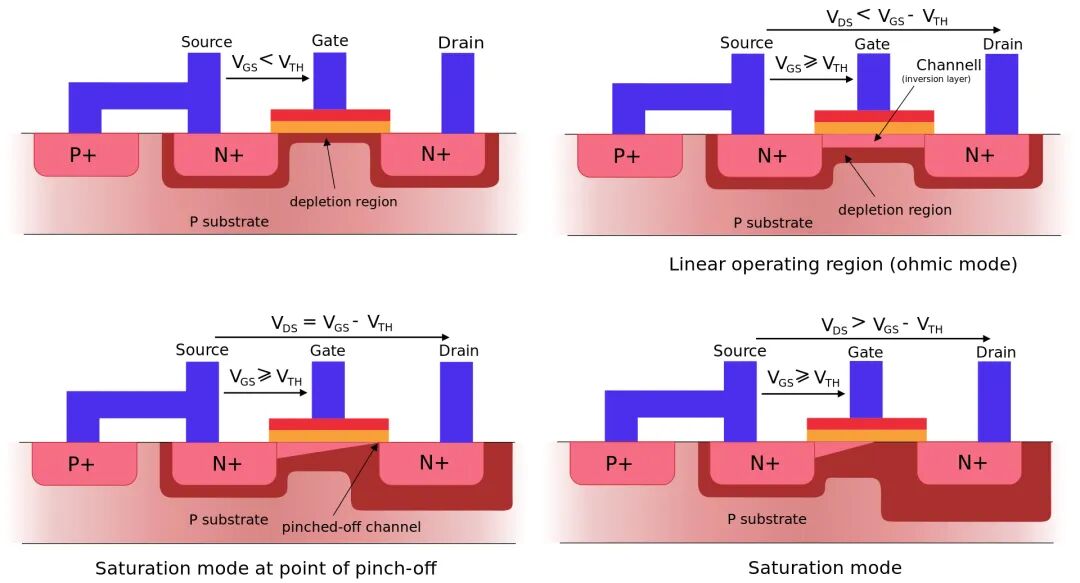

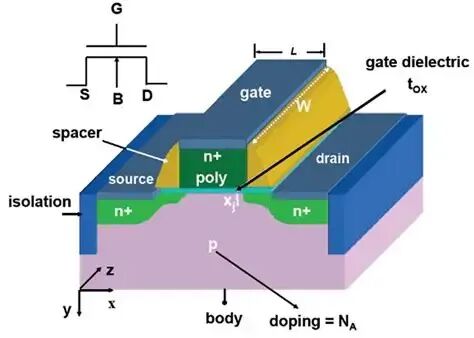

电压控制的开关无论是NMOS还是PMOS，都可以看作一个由电压控制的“水龙头”。水龙头有三个口：进水口（源极）、出水口（漏极）和控制手柄（栅极）。当你给手柄施加一个合适的电压，水龙头就会打开；否则关闭。对于NMOS：当栅极电压为高电平（比如1.2V）时，源极和漏极之间导通，相当于开关闭合；当栅极电压为低电平（0V）时，开关断开。用公式记就是“高电平开，低电平关”。

对于PMOS：恰好相反。栅极为低电平（0V）时导通，高电平（1.2V）时关断。它的行为就像“低电平开，高电平关”。这两种互补的行为，是数字电路实现逻辑运算的根本。

二、从电压到二进制：高低电平就是0和1

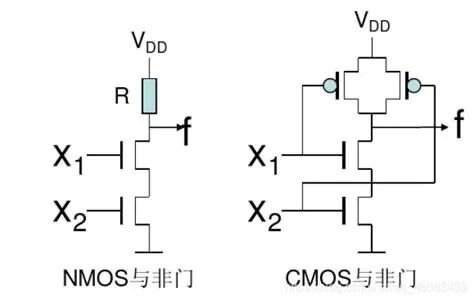

在数字电路中，我们人为规定：高电平代表数字“1”，低电平代表数字“0”。这个约定是任意的，但全世界通用。因此，一个晶体管的导通与否，直接对应着“1”或“0”的生成。例如，将一个NMOS的源极接地（0V），漏极接一个电阻上拉到电源（1.2V）。当栅极输入“1”（高电平）时，NMOS导通，漏极被拉到地，输出“0”。这就实现了一个简单的反相器：输入1，输出0。但这样的单管电路有缺陷——静态时会有电流流过电阻，功耗大。现代芯片几乎不用。

三、互补CMOS

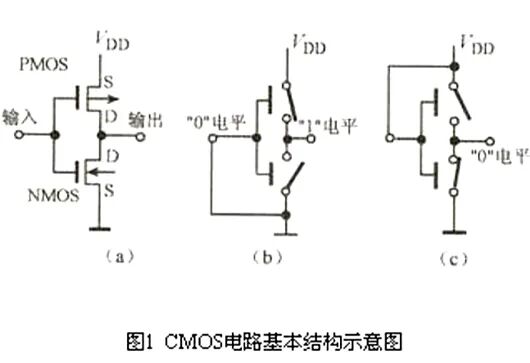

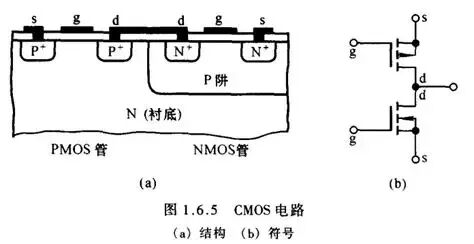

用NMOS和PMOS配对构造逻辑门为了低功耗且可靠地表达0和1，工程师发明了CMOS（互补金属氧化物半导体）电路：将一个NMOS和一个PMOS配对使用，像一对互锁的开关。以最基本的反相器（NOT门）为例：输入信号同时接到NMOS的栅极和PMOS的栅极。PMOS的源极接高电平（Vdd，代表1），NMOS的源极接地（GND，代表0）。两个晶体管的漏极连在一起作为输出端。当输入为1（高电平）时：NMOS导通，PMOS关断。输出端通过NMOS连接到地，因此输出为0（低电平）。当输入为0（低电平）时：PMOS导通，NMOS关断。输出端通过PMOS连接到Vdd，因此输出为1（高电平）。你看，输入和输出正好相反。这个电路只有在状态切换的瞬间才消耗少量电流，稳定时几乎不耗电。这就是CMOS功耗极低的原因。

四、如何构建更复杂的逻辑：与非门、或非门反相器是基础

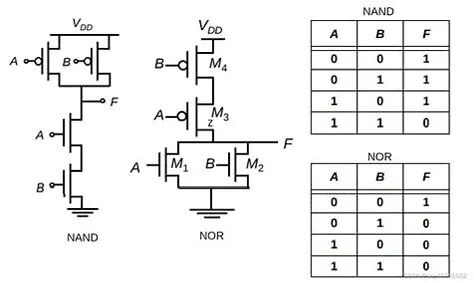

把两个NMOS串联、两个PMOS并联，就能构造出与非门。把两个NMOS并联、两个PMOS串联，就能构造出或非门（NOR）。所有复杂的逻辑运算——与、或、异或、加法、乘法乃至整个CPU——都可以由这些基本逻辑门组合而成。例如，一个两输入的与非门：只有当两个输入都是1时，输出才是0；否则输出为1。通过组合成千上万个这样的逻辑门，就能执行加法、判断、跳转等任何计算。

五、信号线如何传输

输出端连接到哪里每个逻辑门的输出端（即NMOS和PMOS漏极的连接点）会通过金属互连线连接到下一个逻辑门的输入端。例如，反相器的输出可以接到另一个与非门的输入。整颗芯片内部有着十几层金属的立体网络，负责把各个逻辑门的信号按设计好的路径传递。输出信号的电平是确定的：要么接近Vdd（代表1），要么接近GND（代表0）。由于CMOS的输出阻抗很低，它可以轻松驱动后面几个门的输入（称为扇出）。同时，信号线上的寄生电容会稍微延迟信号的跳变，这就是芯片工作频率受限的原因之一。

六、总结

从晶体管到二进制世界NMOS和PMOS这对“互补兄弟”，通过栅极电压控制通断，将高电平定义为1、低电平定义为0。将它们配对成CMOS反相器，就得到了最基本的逻辑单元。再通过不同的串联并联方式，构造出与非门、或非门等各种逻辑门，进而组合成加法器、寄存器、解码器，最终构成复杂的CPU和存储芯片。当你按下手机的一个按键，那一瞬间，数百万个晶体管内部的NMOS和PMOS同时开关，有的输出0，有的输出1，沿着预先设计好的信号线高速传递。这些看似简单的0和1，经过层层组合，最终变成了你看到的文字、听到的声音、运行的App。这就是晶体管表达0和1的魔法——用电压开关模拟了布尔代数，用硅晶体搭建了数字文明的地基。
