一颗芯片，三种“人格”：BCD技术如何融合CMOS、DMOS和BJT

本文主要讲述BCD技术如何融合CMOS、DMOS和BJT。

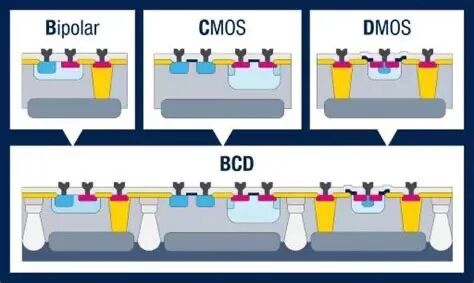

在电源管理芯片的世界里，有一项技术被誉为“瑞士军刀”——它就是BCD工艺。BCD这个名字，其实是三种半导体器件的缩写：Bipolar（双极型晶体管）、CMOS（互补金属氧化物半导体）和DMOS（双扩散金属氧化物半导体）。为什么要把这三种器件塞进同一颗芯片？它们各自扮演什么角色？工艺上又有什么不同？今天我们就来拆解这颗“三合一”的神奇芯片。

为什么要“三合一”？

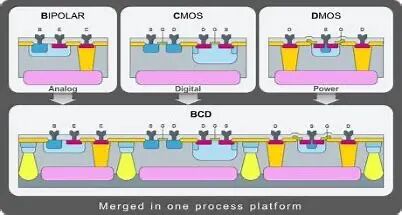

在BCD诞生之前，工程师设计电源类芯片时，往往需要把多颗不同工艺的芯片拼在一起：一颗Bipolar芯片处理模拟信号，一颗CMOS芯片做逻辑控制，一颗DMOS芯片驱动大电流。这种做法不仅体积大、成本高，而且不同芯片之间的连接会产生寄生效应，影响性能和可靠性。BCD工艺的核心理念，就是把这些不同“性格”的器件集成在同一颗芯片上，让它们各司其职、协同工作。这就像组建一支球队：有人组织进攻，有人负责防守，有人临门一脚。

三种器件，三种使命

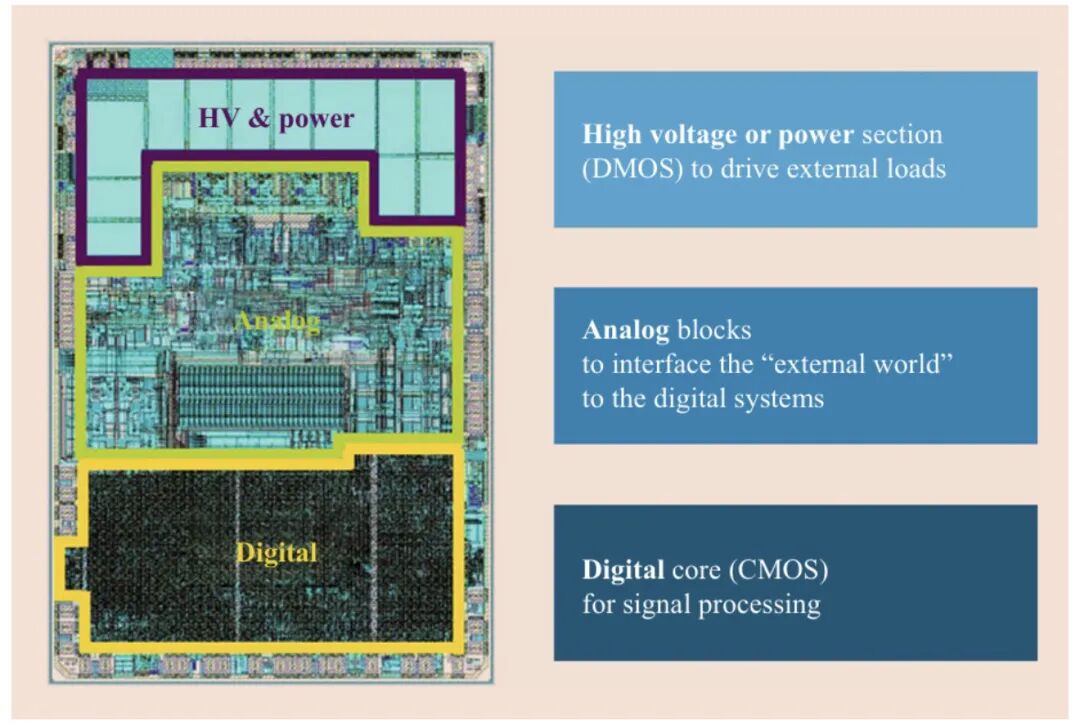

CMOS：芯片的“大脑”CMOS负责逻辑控制和数字信号处理。在现代BCD芯片中，CMOS部分通常占据最大的面积比例，用于实现数字接口、时序控制、保护逻辑等功能。CMOS的优势是功耗极低、集成度高，可以轻松实现复杂的算法和状态机。在BCD工艺中，CMOS部分通常采用标准的浅槽隔离、多晶硅栅、自对准硅化物等成熟技术。为了兼容高压环境，往往会提供多种栅氧厚度的CMOS器件：薄栅氧用于低压逻辑（1.8V或5V），厚栅氧用于与高压域接口的I/O电路。BJT：精准的“模拟高手”Bipolar晶体管（通常是NPN或PNP）擅长处理模拟信号。它们具有极高的跨导、低噪声和优良的匹配特性，是带隙基准源、运算放大器、比较器等模拟电路的核心元件。尤其在需要高精度电压参考或温度检测的场景，BJT的“温度系数”特性是CMOS难以替代的。

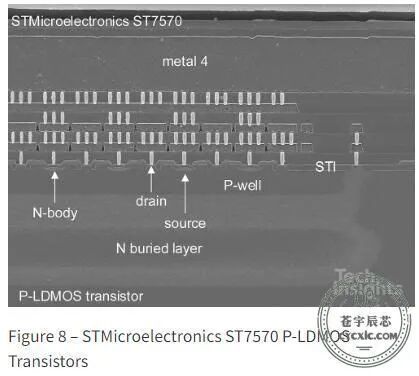

在BCD工艺中，BJT通常是“寄生”或“附加”结构——利用CMOS或DMOS工艺中已有的阱区、扩散区来构建，而不是额外增加复杂工序。常见的做法是利用P型衬底上的N阱形成纵向NPN，或者利用P阱形成横向PNP。这些BJT的性能虽然不如纯Bipolar工艺中的器件，但对于电源管理芯片的要求已经足够。DMOS：强悍的“功率开关”DMOS是BCD芯片中的“大力士”，负责承受高压、导通大电流。它通常用作电源芯片中的功率管，比如DC-DC转换器的高侧和低侧开关、锂电池保护管等。DMOS的核心指标是比导通电阻——电阻越低，导通损耗越小，芯片发热越少。在BCD工艺中，DMOS主要有两种实现方式：LDMOS：横向结构，电流在芯片表面横向流动。LDMOS的优势是与CMOS工艺兼容性好，易于集成，耐压可以从20V到700V不等。其耐压能力主要由沟道和漏极之间的漂移区长度决定，漂移区越长，耐压越高，但导通电阻也会增大。

VDMOS：纵向结构，电流垂直流向衬底背面。VDMOS的导通电阻更低、电流能力更强，但需要背面减薄和背面金属化等特殊工艺，集成难度大。在智能功率芯片中，LDMOS是主流选择。

工艺融合的挑战与智慧

把三种需求迥异的器件做在同一晶圆上，并非简单叠加。BCD工艺的核心智慧在于：用一套工艺流程，同时满足三种器件的需求：器件，核心工艺需求，工艺折衷。

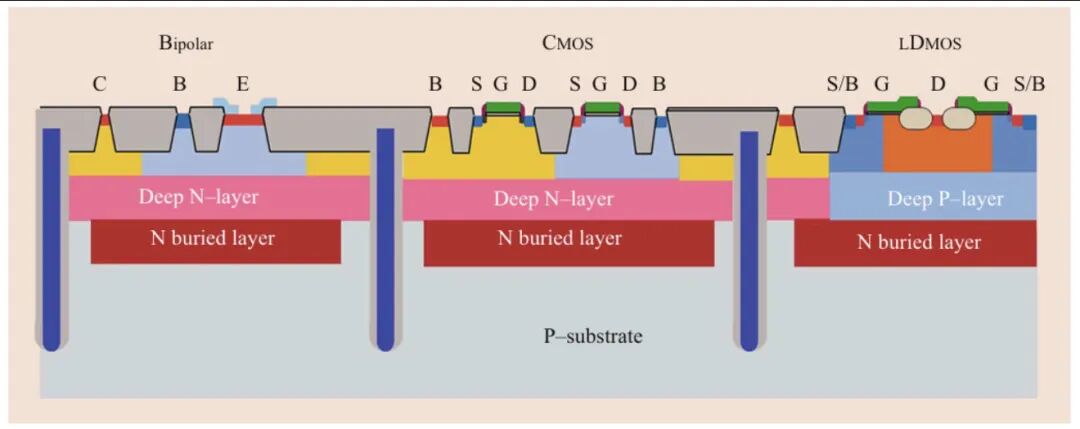

CMOS 薄栅氧、浅结、低热预算 需要高温退火激活杂质，与BJT的深结存在冲突；BJT 深结、高浓度发射区、长高温过程 可复用CMOS的阱区和源漏注入，无需额外光刻层；DMOS 漂移区、场氧化层、厚栅氧 需要专门的光刻层定义漂移区掺杂，增加工艺步骤。典型的BCD工艺流程会先做深阱和埋层（为BJT和DMOS做准备），然后进行高压漂移区注入，接着做CMOS的阱和栅，最后完成源漏注入和接触孔。整个过程需要多张掩模版，成本高于纯CMOS，但远低于把三颗芯片封装在一起。

BCD的应用与未来

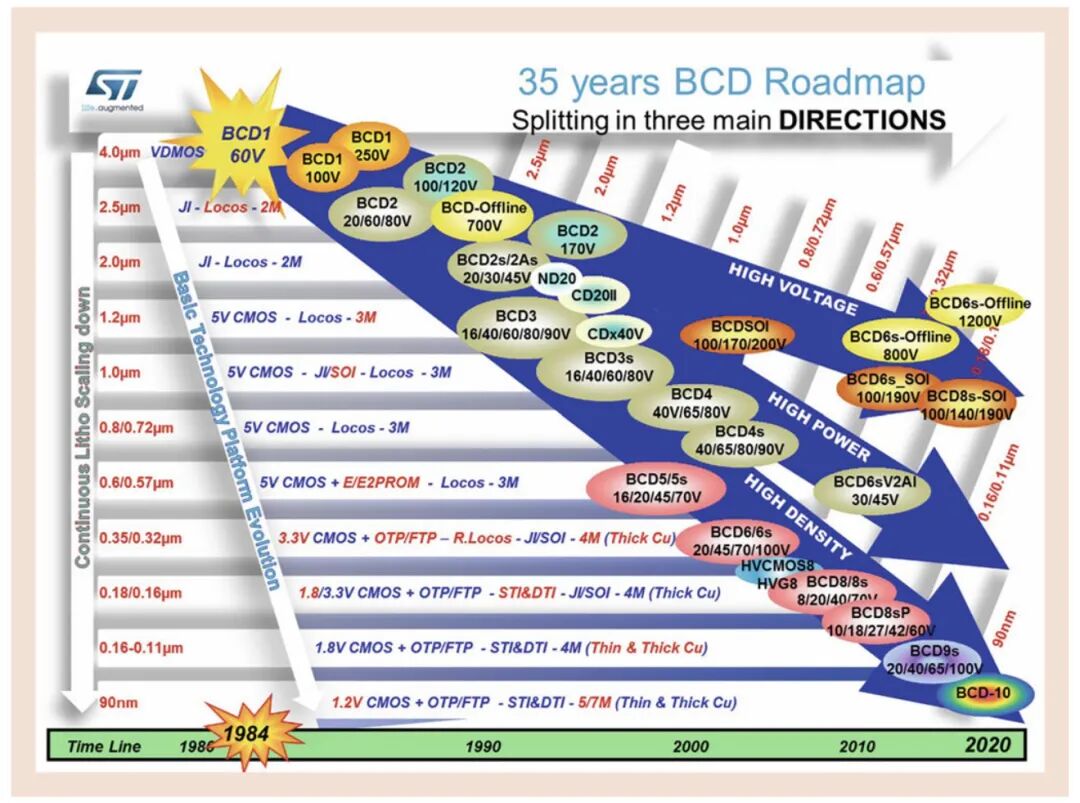

BCD工艺经过近40年发展，已经从最初的5V/10A迭代到目前最先进的120V甚至700V以上，特征线宽也从3微米推进到90纳米甚至更小。如今，BCD芯片无处不在：手机快充头、汽车电源管理、电机驱动、LED照明、电池保护板……几乎所有需要“智能+功率”的场景都有它的身影。而随着电动汽车和工业4.0的兴起，BCD技术正向着更高电压、更高功率密度、更小线宽的方向演进。未来的BCD芯片，可能会在一颗米粒大小的硅片上，集成完整的电源管理系统——包括数字控制、模拟感知和功率执行，真正做到“一芯走天下”。

结语

BCD芯片的魅力，在于它让三种性格迥异的器件在同一片硅片上和谐共处。CMOS负责思考，BJT负责感知，DMOS负责执行——三者分工协作，构成了电源管理芯片的完整智能。
