本文将介绍存储芯片领域的DRAM和NAND Flash路线。

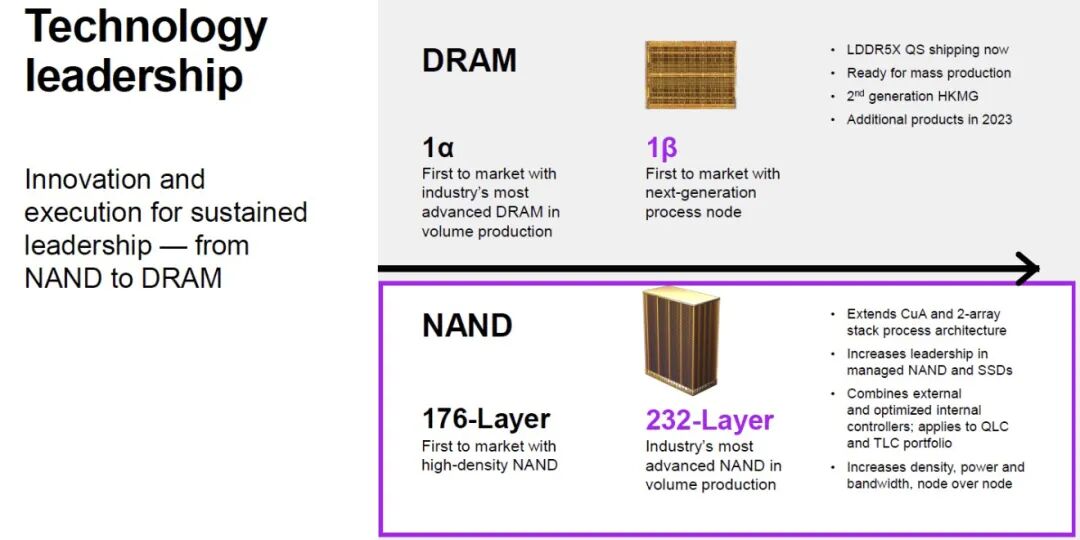

在存储芯片领域，DRAM和NAND Flash走着两条截然不同的技术演进路线——DRAM在不断缩小线宽，NAND在不停增加层数。图片展示的正是这种并行推进的“双轨制”创新。
DRAM Flash

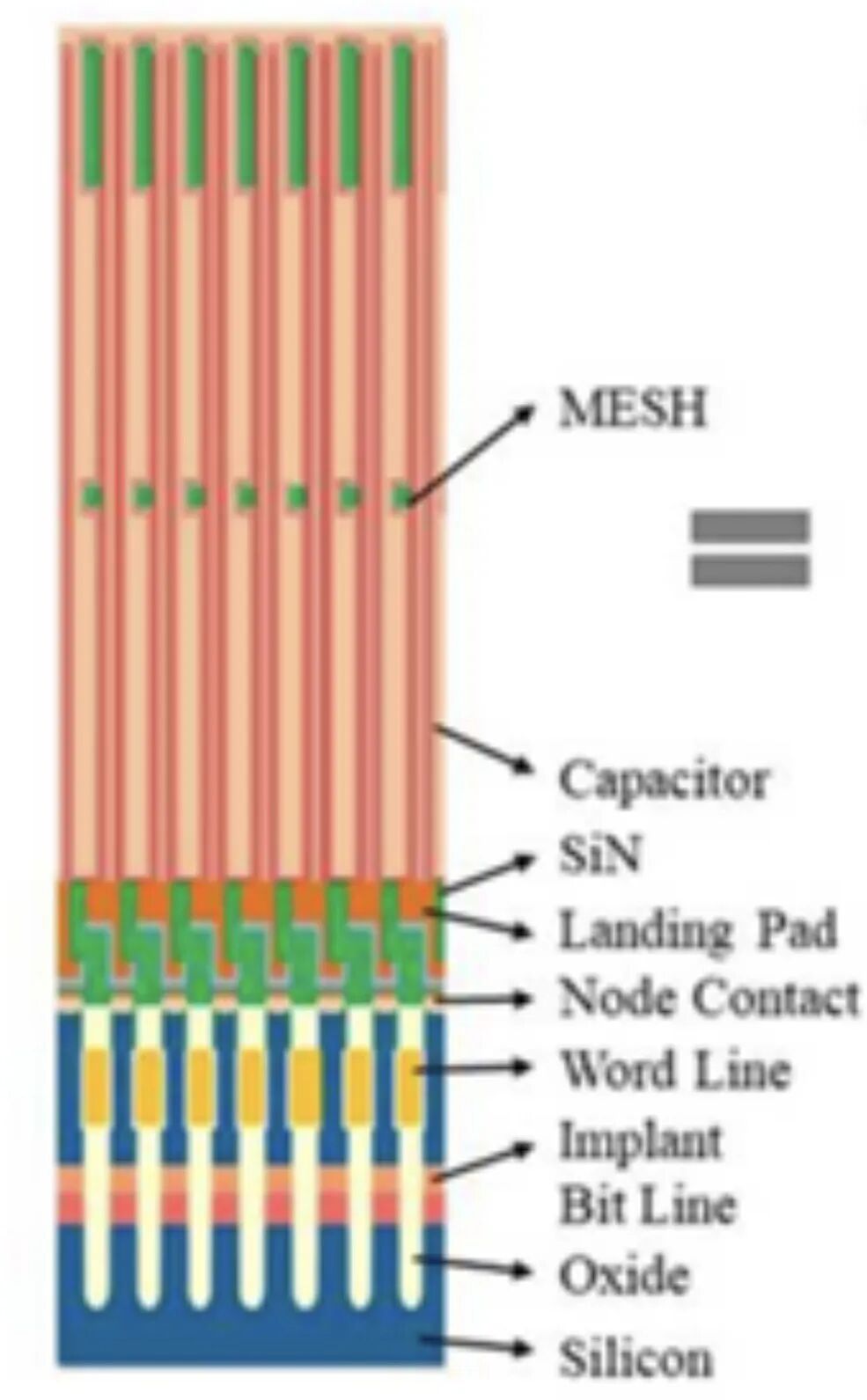

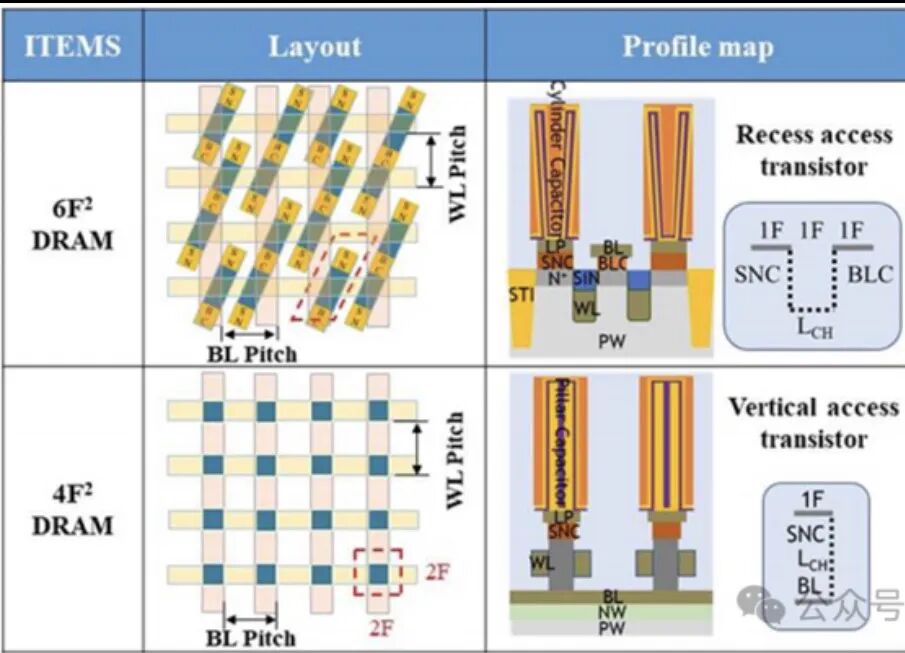

DRAM这边，看的是制程节点。 图片中标注的1α和1β是三星的DRAM制程世代代号，类似于逻辑芯片的“纳米节点”。1α是当时业界最先进的量产DRAM，已经在市场上铺开；1β则是下一代节点，已做好量产准备。每一代制程微缩都能带来更高的存储密度、更低的功耗和更快的速度。图中特别提到LPDDR5X已经在出货，这是面向手机的低功耗DRAM标准，说明先进制程已经落地到实际产品中。
同时，DRAM还在引入第二代HKMG（高k金属栅）技术。这和逻辑芯片的HKMG原理类似——用高k介质替代传统氧化硅，降低栅极漏电，提升性能。在DRAM中引入HKMG，能进一步改善刷新特性和功耗，为更高频率的存储接口铺路。
NAND Flash
NAND Flash这边，看的是堆叠层数。 176层和232层是当时的行业标杆。3D NAND不靠微缩线宽来提升密度，而是像盖楼一样把存储单元一层层往上叠。层数越高，同等面积下能塞入的存储单元就越多，成本就越低。176层率先推向市场，而232层则是当时业界量产的最先进产品。

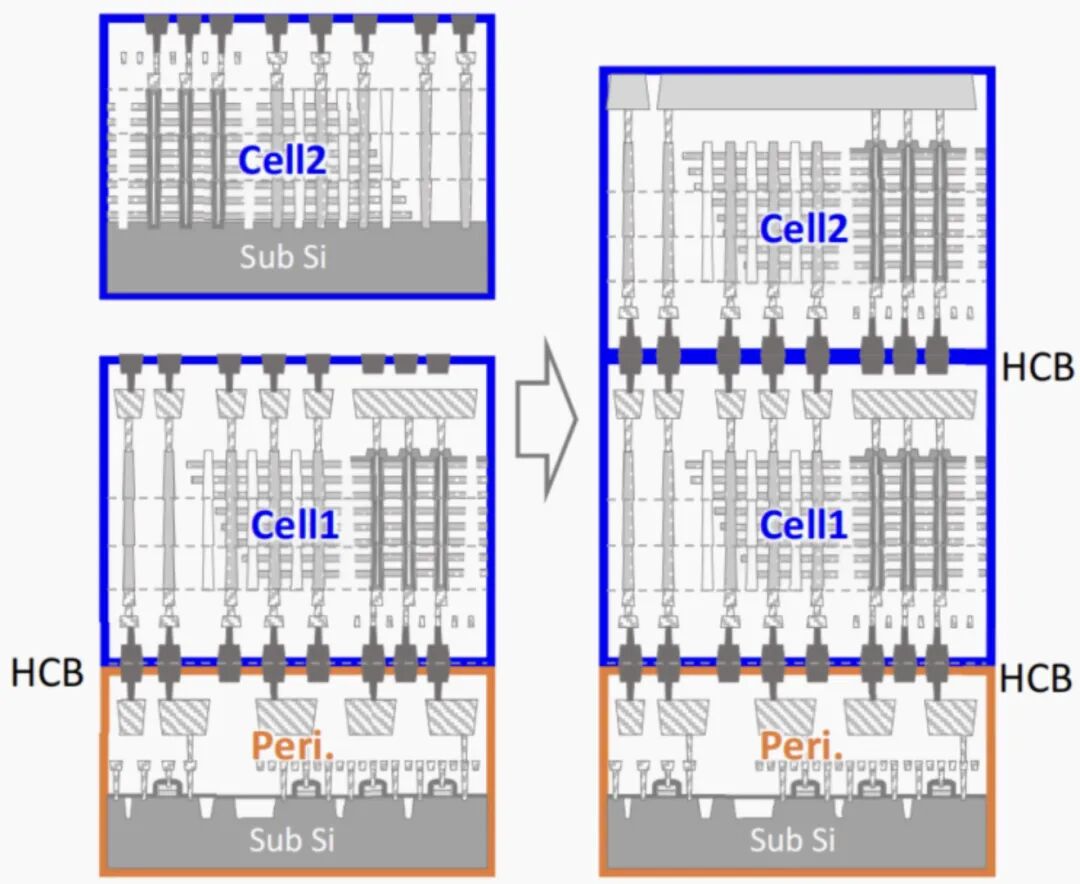

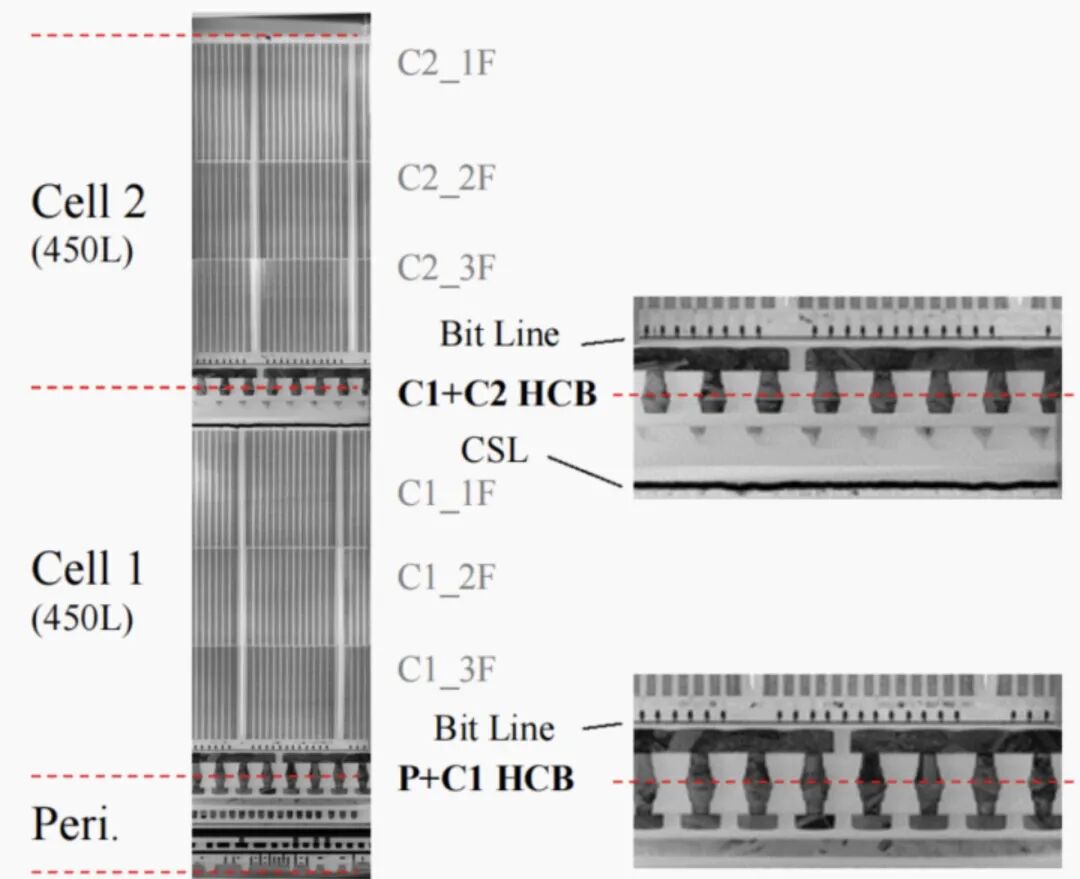

图中还提到一些关键技术：CuA（外围电路置于存储单元下方）可以节省芯片面积，提高存储密度；双阵列堆叠架构意味着把两组存储单元上下堆叠再互联，减少了单次刻蚀的深宽比压力，让层数可以继续往上加。232层之后的路，就是靠这样的架构创新一步步走出来的。
从DRAM的1α到1β，从NAND的176层到232层，存储芯片的更新节奏越来越快。每一代制程节点和层数的跃进，都在为更高容量、更快速度、更低成本的数据存储铺平道路。无论是手机里的LPDDR5X，还是服务器里的企业级SSD，这些存储产品的背后，都是DRAM和NAND在两条不同路线上持续创新的结果。
