本文介绍了PIE到底是做什么的。
很多人第一次听到PIE，会想到英文里的“派”。但在半导体工厂中，PIE通常指 Process Integration Engineer，工艺整合工程师。

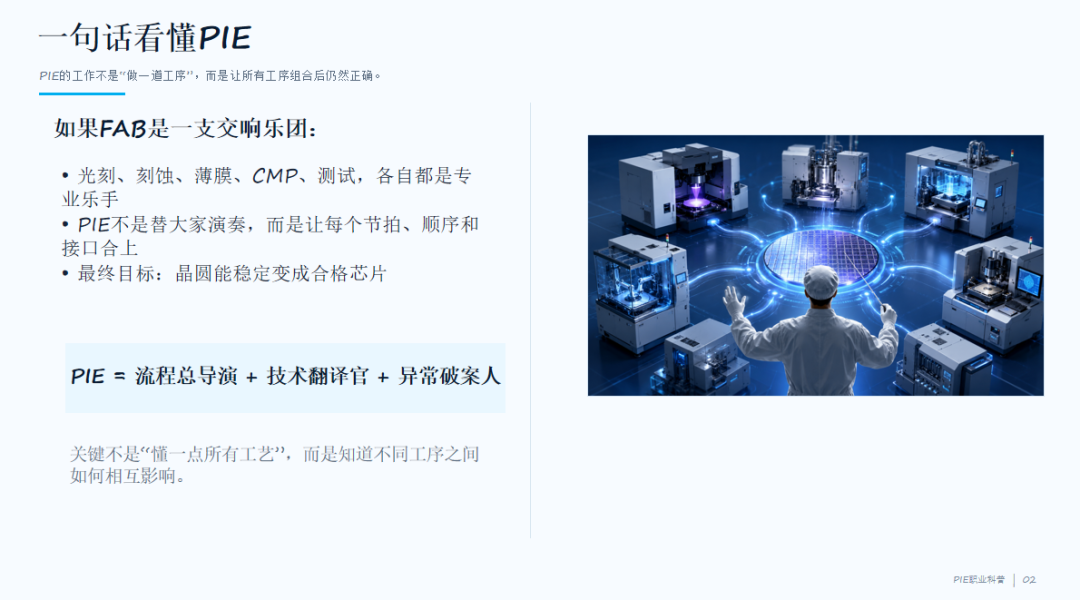

这个职业既不直接设计芯片电路，也不专门维修设备，更不是每天穿着无尘服在产线上操作机器。PIE更像一名站在全局看问题的“总导演”：他要把几百甚至上千道制造工序连接起来，确保晶圆最后能变成性能合格、可靠耐用，而且可以大规模生产的存储芯片。
一颗存储芯片，要经过怎样的旅程？
把晶圆想象成一块需要反复加工的“超级面团”。
它先要涂上一层感光材料，再通过光刻把图形印上去；接着进行刻蚀、离子注入、薄膜沉积、清洗、研磨。完成一层后，还要继续制作下一层。
这些步骤不是做一遍，而是反复循环。
一颗DRAM芯片里，既有保存电荷的存储单元，也有负责读写和控制的外围电路；一颗3D NAND芯片，还要把存储结构一层层向上堆叠。某一道工序稍微偏一点，后面的工序就可能全部受到影响。
因此，制造芯片不像按照菜谱炒一道菜，更像是同时修建地铁、摩天大楼和精密钟表。
每个施工队都很专业，但必须有人保证：
地铁入口能对准商场，电梯能到达正确楼层，水电管线不会相互冲突，整栋建筑最后还能通过验收。
这个人，就是PIE。PIE不是“什么都会一点”，而是知道问题如何连接。
晶圆厂里通常有许多专业团队。
光刻工程师负责把图形准确印到晶圆上；刻蚀工程师负责把不需要的材料去掉；薄膜工程师负责沉积材料；设备工程师保证机器稳定运行；良率工程师研究为什么有些芯片失效；测试工程师负责测量芯片最终的电学表现。
PIE并不会替代这些工程师。
他的核心价值，是理解不同工序之间的因果关系。
比如，一批DRAM芯片出现待机功耗升高。测试结果只能告诉大家“芯片漏电变大了”，却不会直接告诉大家问题发生在哪一步。
原因可能是晶体管尺寸偏小，也可能是离子注入剂量变化；可能是刻蚀损伤了器件，也可能是后续高温处理改变了材料性质；甚至可能每一道工序都没有明显超标，但几个微小偏差叠加起来，最终导致芯片失效。
这时候，PIE很像一名医生。
测试数据是患者的体温和血压，工艺参数是检查报告，各工序工程师是不同科室的专家。PIE要综合所有信息，判断真正的病因，而不是看到发烧就只开退烧药。
PIE每天在做什么？
PIE的工作通常围绕三件事展开：让新工艺跑通、让量产稳定、让问题被快速解决。
新一代存储产品进入工厂时，设计图纸并不能自动变成可以量产的制造流程。
PIE需要把器件结构拆解成一道道实际工序，确定每一步的先后顺序、允许范围和相互影响。
这像是把建筑师的效果图，变成真正可以施工的工程计划。
到了量产阶段，PIE会持续关注大量数据：晶圆上的线宽是否稳定，薄膜厚度是否漂移，关键器件的电压是否变化，不同机台生产的结果是否一致，最终良率是否下降。
晶圆厂里最怕的不是一次明显的大故障，而是缓慢发生的“小漂移”。
某项参数每天只变化一点，看起来都在标准范围内，但两周后可能已经足以影响芯片性能。PIE要从海量数据中尽早发现这种趋势，避免几百片甚至几千片晶圆受到影响。
当生产出现异常时，PIE还要组织“破案”。
他会缩小问题范围，比较正常批次与异常批次，检查晶圆经过了哪些设备、使用了哪些材料、参数发生了什么变化，再安排实验验证假设。
这个过程很像刑侦：时间接近不代表存在因果关系，参数相关也不等于它就是元凶。真正的结论必须能够被实验重复验证。
为什么存储芯片尤其需要PIE？
存储芯片有两个突出特点。
第一个特点是数量巨大。
一颗存储芯片内部包含海量重复单元。单个单元出现缺陷的概率即使很低，乘以几十亿个单元后，也可能成为严重问题。
这就像印刷一本只有一页的书和印刷一本几十亿字的字典。每个字出错的概率必须低到惊人，整本字典才有可能合格。
第二个特点是成本竞争激烈。
DRAM和NAND具有较强的标准化特征。客户不仅关心芯片能不能工作，还关心容量、速度、功耗、可靠性和价格。
因此，存储厂不能只追求“做出来”，还必须追求：
同一片晶圆上能生产更多芯片，每颗芯片包含更多有效存储单元，良率足够高，生产周期足够短，设备利用率足够好。
PIE的工作正处在这些目标的交叉点。
有时候，提高性能会降低良率；增加工艺余量会推高成本；减少一道步骤可能缩短周期，却可能影响可靠性。PIE很少面对“唯一正确答案”，更多时候是在多个约束之间寻找最优平衡。
PIE最需要什么能力？
PIE首先需要技术基础，但仅仅懂书本知识还不够。
一名优秀的PIE要能看懂器件结构、电路指标、工艺流程和统计数据，也要理解不同团队说话的方式。光刻团队可能讨论套刻误差，刻蚀团队关注侧壁形貌，测试团队看到的是电压和电流，管理层关心的则是良率、产能和交付时间。
PIE要把这些不同语言翻译成同一条因果链。
因此，这个职业既像工程师，也像项目经理；既要钻进细节，又不能失去全局；既要敢于提出判断，又必须接受数据推翻自己的判断。
它尤其适合那些喜欢追根究底、能忍受复杂问题，而且愿意与不同团队反复沟通的人。
PIE是不是经常“背锅”？
某种程度上，PIE确实站在压力中心。
当良率下降时，大家会问PIE原因是什么；当新产品延期时，大家会问整合卡在哪里；当工艺参数需要修改时，PIE要判断会不会引发新的风险。
但PIE真正的职责不是替所有问题承担责任，而是让问题拥有清晰的负责人、验证方法和解决路径。
优秀的PIE不是嗓门最大的协调者，也不是遇到问题就修改参数的人。他更像一个交通调度中心：知道哪里堵车、为什么堵、应该限流还是改道，以及改道会不会让另一条路陷入拥堵。
这个职业的成长路径是什么？
初级PIE通常从某一段工艺或某类器件开始，学习怎样阅读数据、设计实验和处理异常。
经验增加后，会逐渐负责完整模块、新产品导入或工艺平台。再往后，可以成长为资深整合专家、技术项目负责人、产品工程负责人，或者进入制造、研发和工厂管理岗位。
PIE积累的是一种很难从课本直接获得的能力：把设计、工艺、设备、材料、测试和量产联系起来。
一名成熟的PIE未必是某台设备最懂的人，却往往知道一项变化会沿着生产流程传播到哪里。
存储芯片工厂是一台极其庞大的精密机器。
工艺工程师让每个齿轮转得更准，设备工程师保证齿轮不停下来，测试工程师判断机器最终是否合格，而PIE负责确认所有齿轮组合在一起后，整台机器能够按照目标运行。
所以，PIE不是简单的“工艺协调员”。
他是芯片制造流程的建筑师、异常问题的侦探、跨部门沟通的翻译，也是新产品从实验室走向千万级量产过程中不可缺少的总导演。
