外延与CVD之间的区别

本文介绍了薄膜沉积工艺中外延和化学气相沉积的区别。

在芯片制造的薄膜沉积工艺中，有两种技术常常被相提并论，却又有着本质的区别——外延和化学气相沉积。它们就像一对表兄弟，同属“气相生长”家族，但性格迥异，各有所长。有时候，它们泾渭分明；有时候，又能在特定条件下互相转化、共存共荣。

一、本质区别：一个是复制，一个是涂鸦

化学气相沉积（CVD）是最常见的薄膜沉积方法。它的原理很简单：将含有目标元素的气体通入反应腔，在加热的晶圆表面发生化学反应，生成固态薄膜。CVD生成的薄膜可以是多晶、非晶或单晶，取决于工艺条件。它就像在墙上刷涂料——不管你墙面的晶体结构是什么，涂料只管自己凝固成膜。CVD沉积的二氧化硅、氮化硅、多晶硅等，与衬底之间没有严格的晶格匹配要求。

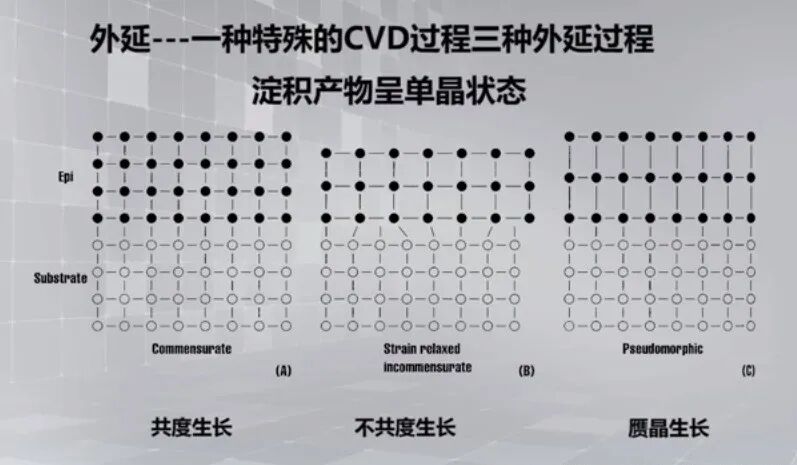

外延则是CVD家族中的一个“贵族分支”。它的要求苛刻得多：沉积的薄膜必须与衬底具有相同的晶体结构和取向，原子一层层地“长”上去，完美复制衬底的晶格排列。外延就像用同一块模板复制砖块——新砌的墙必须和旧墙的砖缝完全对齐。外延层通常是单晶硅、锗硅、碳化硅等，用于构建晶体管的有源区、异质结等关键结构。

简单来说，所有外延都是CVD，但并非所有CVD都是外延。外延是CVD在特定条件下实现的一种“单晶复制”模式。

二、工艺条件的区别

CVD的工艺窗口非常宽泛。温度可以从室温到上千摄氏度，压力可以从大气压到几个帕斯卡，气体种类五花八门。只要能让气体反应生成固态薄膜，都可以叫CVD。等离子体增强CVD可以在300-400°C沉积氮化硅，低压CVD在600-700°C沉积多晶硅，常压CVD在900°C以上沉积二氧化硅。CVD对衬底几乎没有要求——硅、玻璃、金属、甚至塑料（低温条件下），都能镀上膜。

外延的工艺窗口则狭窄得多。要长出完美的单晶层，必须满足三个苛刻条件。

第一，衬底必须是单晶。外延层是衬底晶格的延续，如果衬底本身是多晶或非晶，无法长出单晶外延层。

第二，温度必须足够高。对于硅外延，通常在1000-1200°C进行；对于碳化硅外延，温度甚至高达1500-1600°C。高温给吸附原子足够的表面迁移率，让它们找到晶格中的正确位置。

第三，生长速率必须慢。太快会导致原子来不及“排队”，形成多晶或缺陷。硅外延的典型速率在0.1-1微米/分钟，而CVD沉积多晶硅可以轻松达到10微米/分钟。

此外，外延对腔体的洁净度要求极高，任何杂质原子都可能成为缺陷中心，破坏单晶的完整性。

三、相互转化

在某些条件下，外延和CVD可以相互转化。

从CVD到外延：如果衬底是单晶硅，且沉积温度足够高、生长速率足够慢，原本会生成多晶硅的CVD过程可以转变为单晶外延。例如，在900°C以下用硅烷沉积，得到的是多晶硅；把温度升到1050°C，同时降低硅烷分压，就能在单晶硅衬底上长出单晶外延层。这正是外延生长的基本原理——通过提高表面扩散速率，让原子有机会“找到”晶格位置。

从外延到CVD：如果温度不够高，或者速率太快，外延过程就会“退化”为多晶或非晶沉积。比如在低温下试图外延生长硅，得到的可能是非晶硅；在高速率下外延，则可能混入多晶成分。工业上有时故意利用这种“退化”来生长多晶硅薄膜，比如在沟槽填充中，先低温沉积一层非晶硅作为缓冲，再高温退火使其结晶。

四、共存共生

在先进制程中，外延和CVD常常在同一台设备中“共存”，甚至在同一工艺步骤中“合作”。

选择性外延就是一个典型例子。在源漏抬升工艺中，需要在暴露的单晶硅区选择性地生长外延硅，而在二氧化硅或氮化硅隔离区什么都不长。这种工艺实际上是外延和CVD的“竞争”——在单晶硅表面，原子能快速迁移并找到晶格位置，形成外延层；在绝缘表面，原子成核慢，最终沉积的多晶或非晶可以被选择性刻蚀掉。

外延与多晶的连续沉积：在3D NAND制造中，有时需要先外延生长单晶硅作为种子层，然后切换到CVD模式沉积多晶硅填充沟槽。同一台外延设备可以通过调节温度和气体配比，在单晶和多晶模式之间自由切换。

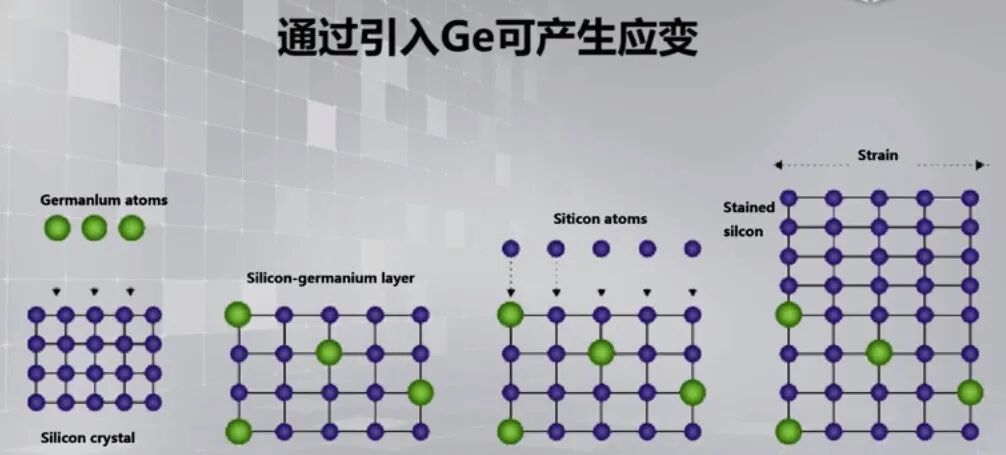

应变硅技术中的外延+沉积：在PMOS的源漏区外延锗硅，同时在其上CVD沉积一层氮化硅应力衬垫，两者协同引入沟道压应力，提升空穴迁移率。

五、总结

外延与CVD，一个是追求“原子级完美复制”的精英，一个是兼顾“高效成膜”的实用主义者。它们共享气相化学反应的底层原理，却在晶体质量、温度窗口、生长速率上分道扬镳。通过调节温度和速率，它们可以相互转化；通过精巧的工艺设计，它们可以在一台设备中共存、在同一道工序中接力。正是这对表兄弟的默契配合，才让芯片既能拥有完美的单晶沟道，又能铺上致密的多晶栅极和绝缘介质层，支撑起百亿晶体管协同工作的宏伟大厦。
