本文介绍了双极型晶体管（BJT）。

在1947年贝尔实验室的那间小屋里，巴丁、布喇顿和肖克利发现了晶体管效应时，恐怕他们也未曾预见到，自己手中这只小小的器件会在七十多年后依然矗立于电子技术的核心舞台——它，就是双极型晶体管（Bipolar Junction Transistor, BJT）。

一、“双极”的本质：当电子和空穴共舞

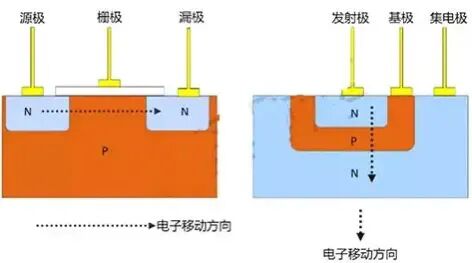

BJT的全称揭示着它最根本的特性：bipolar（双极型的），意味着在导电过程中，电子和空穴这两种极性相反的载流子同时参与了导电——这与只有一种载流子（电子或空穴）工作的场效应管（MOSFET）形成了根本区别。

从微观结构来看，BJT由三层掺杂不同的半导体材料堆叠而成，构成两个背靠背的PN结，依掺杂顺序的不同分为NPN型和PNP型。以最常用的NPN管为例：发射极被设计为高掺杂浓度，像一个精力充沛的源头，能源源不断地向基区“发射”大量电子；基极则被做成极薄且轻掺杂的一层（厚度通常只有几十纳米到几百纳米），薄到足以让大多数电子来不及“逗留”就穿越而过；而集电极则像一个宽大的“收集器”，将穿透而来的电子全数收入囊中。

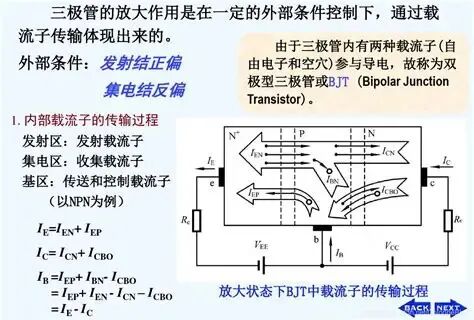

BJT的工作本质其实可以归结为一句经典的话：它是一种电流控制电流的器件。当我们在基极和发射极之间施加一个微小的正向偏压时，就像打开了一道闸门——发射极向基区注入大量载流子，其中大部分穿越薄基区被集电极收集，由此在集电极形成放大了数十倍甚至数百倍的输出电流。正是这种“以弱制强”的电流控制特性，使BJT天然具备极高的增益和出色的放大能力。

二、BJT的主战场：从微弱信号到强大功率

尽管如今CMOS工艺几乎垄断了数字电路领域，但在那些对“精度”和“速度”要求极高的战场上，BJT仍然不可替代。

1. 射频与微波电路：速度的极致追求。在高频应用领域，BJT凭借远超普通MOSFET的特征频率（可达数百GHz）和更低的高频噪声，成为射频功率放大器（PA）和低噪声放大器（LNA）的首选器件。以5G基站为例，其射频前端往往采用SiGe异质结双极晶体管（SiGe HBT）来实现28GHz甚至更高频段的高效率信号放大。

2. 精密模拟电路：精度的忠实守护者。 BJT具有高跨导、低1/f噪声的特点，能实现极高精度的微小信号放大。一个最经典的应用是带隙基准电压源——利用BJT基极-发射极电压（V_BE）的可预测负温度系数，结合正温度系数电阻，可以产生几乎不受温度影响的精准参考电压。这一技术至今仍是所有高精度电源管理芯片、数据转换器（ADC/DAC）内部不可或缺的核心单元。

3. 功率驱动领域：强电流下的可靠担当。得益于高电流增益和较低的饱和压降，BJT在需要大电流直接驱动的场合依然发光发热——从汽车LED驱动、电机控制到工业继电器驱动，BJT（尤其是达林顿复合管）凭借其出色的电流驱动能力和可靠性占据着稳固的市场份额。

三、精密构造的艺术：双极工艺的独特之处

BJT的制造，是一项在硅晶圆上完成“纳米级雕塑”的艺术，每一步都围绕着如何精确形成那三个掺杂特性迥异的区域而展开。

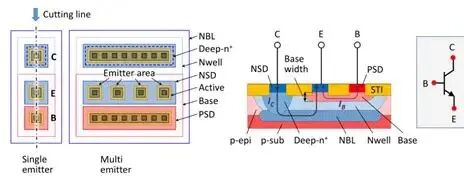

1. 埋层工艺：BJT独有的“地基”工程。与MOSFET工艺直接从衬底上方构建器件不同，传统双极工艺的第一步往往是在硅衬底上通过光刻和离子注入形成一层高浓度掺杂的埋层，作为集电极的低电阻引出通道。这道工序是BJT制造区别于MOS工艺最鲜明的特征之一——因为只有将集电极的串联电阻压得足够低，BJT才能在放大状态下保持足够的增益和带宽。

2. 外延与隔离：三维空间的精密分割。埋层完成后，需要在其上生长一层高质量的外延硅，这层外延层的厚度和掺杂浓度直接决定了晶体管的耐压等级和频率特性。随后通过扩散或离子注入形成P型隔离区，将各个晶体管在电学上相互隔离。在高压BCD工艺中，这一步还可能升级为深槽隔离（Deep Trench Isolation），用物理沟槽彻底阻断器件之间的寄生通路。

3. 基区与发射极：超薄化与超高掺杂的极致追求。基区的形成是整个双极工艺中精度要求最高的环节——它需要做到极薄（以保证载流子渡越时间短），同时又掺杂浓度偏低（以避免电子在基区过多复合）。发射极则是另一个极端——需要极高的掺杂浓度以提供丰富的载流子供应。这两道工序通常通过精确控制的离子注入和高精度退火来实现。

四、未来之路：翻开“后硅时代”与异构融合的新篇章

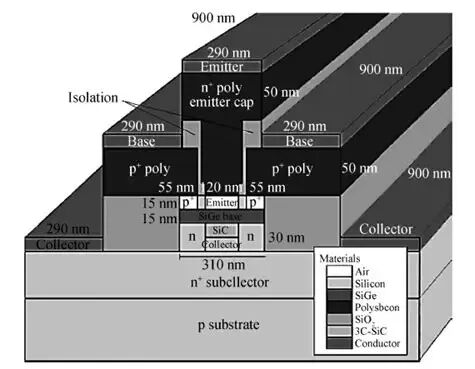

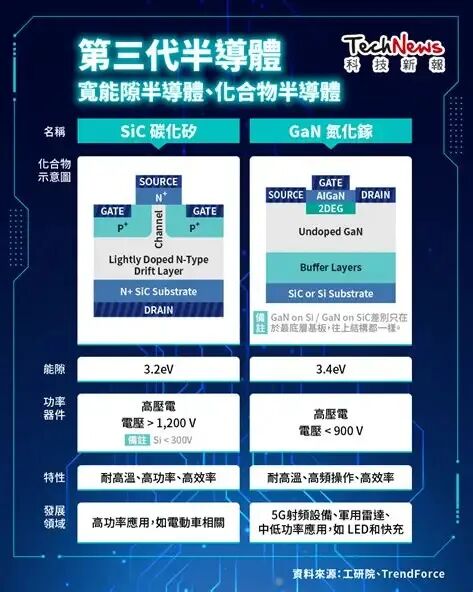

BJT的故事远未终结。在功耗、频率和集成度三大技术需求的推动下，BJT正经历着一场深刻的进化。1. SiGe HBT：硅基技术的延续与升华。在传统硅的双极晶体管中加入锗元素形成硅锗（SiGe）异质结结构，彻底打破了纯硅器件的频率限制——SiGe HBT的截止频率已达到太赫兹级别，而完全兼容于现有硅制造平台的特性，又赋予了它强大的成本优势。在5G/6G通信、毫米波雷达乃至太赫兹成像等前沿领域，SiGe HBT正逐步确立其核心地位。2. 宽禁带半导体：迈向更高功率密度。以碳化硅（SiC）和氮化镓（GaN）为代表的宽禁带半导体材料，正推动着BJT型功率器件迈向新的极限。GaN材料的高击穿电场和极快的开关速度，使其成为新一代高频功率放大器、快充设备和数据中心电源的理想选择；SiC则凭借出色的高温稳定性，在新能源汽车、光伏逆变器等高压大功率场景中占据了不可替代的地位。
