光刻工艺的坐标地图：FEM

本文主要讲述光刻工艺的坐标地图FEM。

在芯片光刻中，工程师经常提到“做个FEM”。这其实是光刻工艺调试中最基础也最关键的一步。今天我们就来拆解一下，FEM是什么，以及焦距和能量这两个参数如何决定光刻的成败。

什么是FEM？

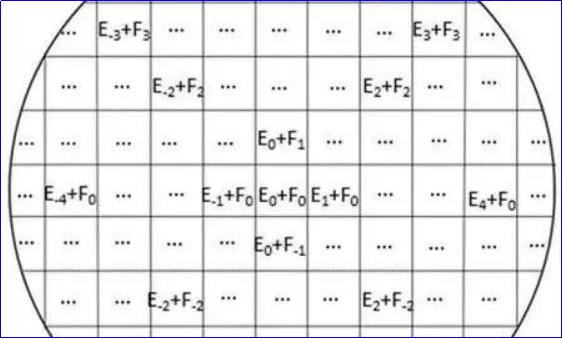

FEM是Focus Exposure Matrix的缩写，中文叫焦距能量矩阵。简单说，就是在同一片晶圆上，系统性地改变光刻机的焦距和曝光能量，然后显影，看看哪一组参数刻出来的图形最合格。这就好比在二维坐标纸上打点：横坐标是焦距变化，纵坐标是能量变化，每一个格子对应一组工艺条件。

在FEM中，F就是焦距，E就是能量，M则是矩阵的意思。但有时工程师也会单独讨论F和E的作用。焦距决定了光刻机投影的清晰度，能量决定了光刻胶接受的曝光剂量。两者互不独立，共同决定了最终图形的关键尺寸（CD）和侧壁角度。

焦距F决定什么？

焦距控制着图形的“锐利度”。当焦距恰好时，光刻胶图形的边缘陡直，顶部和底部的宽度一致；当焦距偏正或偏负时，图形会变模糊，出现顶部圆化、线宽变粗或变细，甚至完全无法分辨。焦距主要影响CD的均匀性和侧壁角度。在先进制程中，焦距的允许偏移往往只有几十纳米。

能量E决定什么？

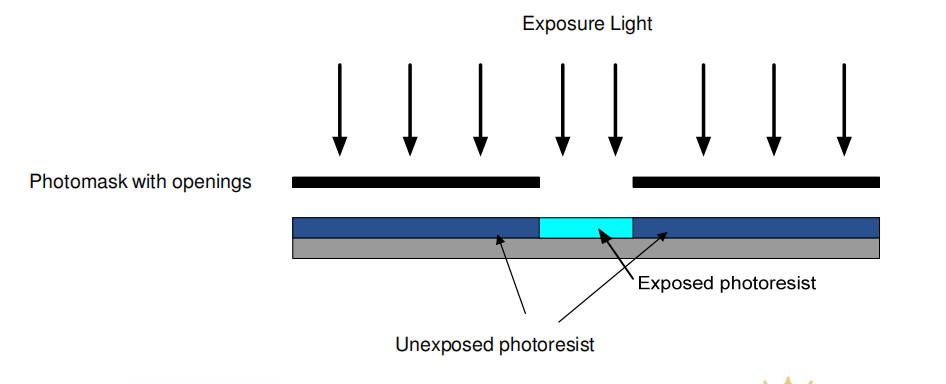

能量控制着线宽的大小。能量越高，光刻胶曝光越充分，显影时溶解越快，线宽越细；能量越低，线宽越粗。能量主要影响CD的绝对值。如果能量波动太大，线宽就会超出规格，导致晶体管速度偏差或漏电增大。

F和E如何共同决定CD？

CD（关键尺寸）同时受焦距和能量影响。在最佳焦距附近，CD对能量变化最敏感；离焦后，灵敏度会下降但线性度变差。工程师通过FEM找到那个“CD随焦距变化最平缓、随能量变化线性最好的区域”，这就是工艺窗口的中心。Overlay（套刻精度）主要受对准系统影响，但焦距偏差也会间接影响套刻测量。如果图形模糊，套刻标记的边缘探测就不准，导致误判。所以做FEM时也会检查套刻误差。

实际中如何用FEM？

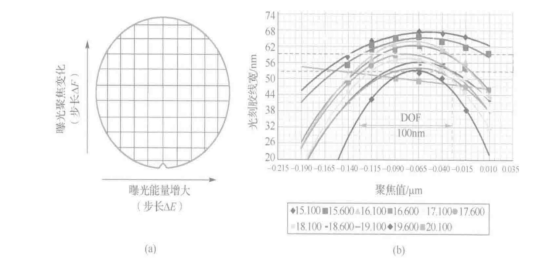

光刻工程师会先拉一片FEM晶圆，测量每个曝光单元的CD，然后画出等值线图（Bossung曲线）。从图中读出最佳焦距、最大焦深和能量宽裕度。最后选择一个位于窗口正中心的焦距和能量作为量产配方。如果工艺窗口太小，说明光刻胶或掩模需要改进；如果窗口足够大，就可以放心投产。

总之，FEM是光刻工艺的“体检表”。焦距F管清不清晰，能量E管粗不粗，两者配合才能刻出又快又准的芯片图形。
