光刻胶：从光学成像到化学放大的图形转化过程

本文将介绍芯片制造的光刻胶。

光刻胶

很多人将光刻简单理解为“用光把图案印到硅片上”，但从材料角度来看，曝光仅仅只是第一步。曝光后的光场进入光刻胶内部后，会在胶层中发生吸收、散射与能量衰减，并诱导光敏组分发生化学变化，形成所谓的“潜像”。这种潜像并不是肉眼可见的结构，而是一种曝光区与未曝光区之间的化学差异。只有经过后续曝光后烘烤（PEB）与显影处理后，这种化学潜像才会真正转变为具有实际形貌的微纳图形。

传统光刻胶：直接反应，剂量决定效果

早期传统光刻胶以DNQ/Novolak体系为代表，其核心机制属于典型“直接感光型”反应。DNQ光敏剂在吸收近紫外光后，会发生沃尔夫重排反应，并进一步生成羧酸类物质。由于羧酸在碱性显影液中具有较高溶解性，因此曝光区域会优先被显影液溶解，从而形成正性图形结构。

这一过程遵循典型一级动力学规律，即曝光反应程度由曝光剂量决定，而曝光剂量本质上等于光强与曝光时间的乘积。因此，在理想条件下，提高光强并同步缩短曝光时间，与低强度长时间曝光具有等效的化学效果。这也是现代步进扫描曝光系统能够在维持图形一致性的同时提高产能的重要基础。

不过，随着半导体工艺进入深亚微米阶段，传统DNQ体系逐渐暴露出灵敏度不足的问题。尤其在248 nm KrF与193 nm ArF光刻时代，曝光波长不断缩短，材料吸收、能量利用率以及分辨率要求显著提高，传统“一个光子对应一次反应”的模式已经无法满足先进节点需求。在这样的背景下，化学增强型光刻胶（Chemically Amplified Resist，CAR）成为现代深紫外光刻的核心技术路线。

化学增强光刻胶：光酸催化，化学放大化学增强胶

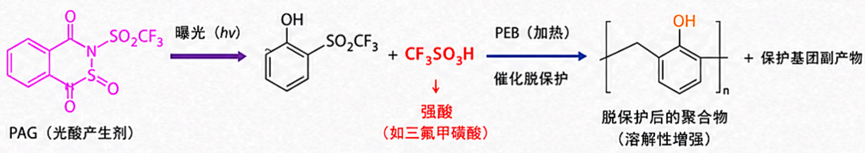

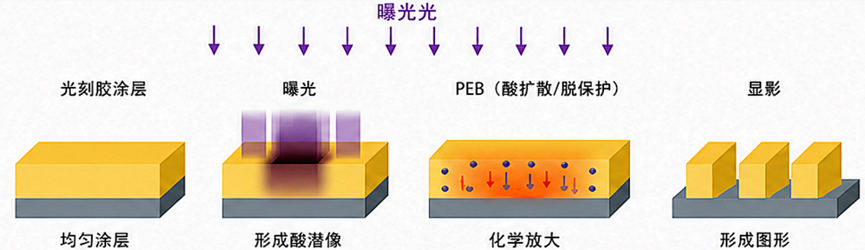

化学增强胶最大的特点，在于它并不会在曝光后立即改变溶解性，而是首先通过光酸产生剂（PAG）生成强酸，再利用曝光后烘烤过程触发酸催化反应。也就是说，曝光阶段形成的只是“酸潜像”，真正改变聚合物性质的，是后续热处理阶段发生的大规模脱保护反应。

这种机制的关键在于“催化放大”。在反应过程中，酸本身不会被消耗，一个酸分子可以连续催化多个聚合物结构单元发生化学变化。因此，一个被光子激发的PAG，最终能够引发大量脱保护反应，从而显著提高光刻灵敏度。这也是“化学增强”名称的来源——利用化学链式反应，将有限的光能放大为更强的材料响应。

现代正性CAR体系通常采用聚羟基苯乙烯（PHS）作为基础树脂。PHS中的羟基原本具有较强碱溶性，但在曝光前，这些羟基会被疏水性保护基团部分“困阻”，使聚合物整体难以被显影液溶解。当曝光产生的酸在PEB阶段发挥作用后，保护基团逐渐脱离，羟基重新暴露，曝光区域的溶解速率随之迅速提高。

然而，化学增强带来高灵敏度的同时，也引入了新的工艺挑战。其中最核心的问题便是酸扩散。曝光形成的光生酸并不会完全停留在原始位置，而会在PEB过程中向周围扩散。适度扩散有利于提高反应均匀性，但过度扩散则会模糊图形边界，导致线边粗糙度（LER）增加以及临界尺寸漂移。在纳米尺度下，这种扩散行为甚至会成为限制分辨率的关键因素。

除了胶层内部扩散外，环境中的微量碱性污染物同样会影响化学增强过程。空气中的氨、胺类分子可能在曝光与PEB之间扩散进入胶层，并中和部分光生酸，形成典型的“等待时间效应（Delay Time Effect）”。严重时，胶层顶部甚至会形成难以显影的不溶层，最终完全破坏图形。因此，在先进产线中，曝光机与PEB热板通常采用集群式联机结构，并严格控制洁净室中的碱性污染水平。

为了进一步提高图形稳定性，现代CAR体系还会额外加入少量碱性淬灭剂（Quencher）。其作用是在非曝光区域优先中和扩散酸，从而抑制误反应发生。通过精确调节酸与碱之间的扩散平衡，可以有效提高图形边界陡峭度，并降低线宽对扩散效应的敏感性。

显影与溶解：实现高选择性的“开关式”响应

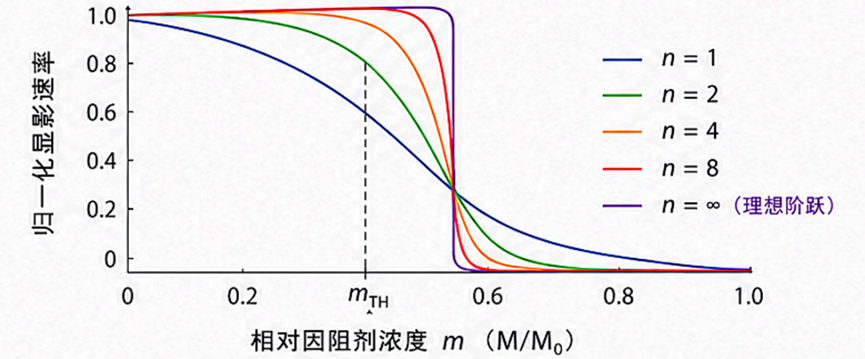

不过，即使完成曝光与化学放大，图形依然没有真正形成。最终决定结构能否被“刻出来”的，是显影阶段的溶解行为。显影本质上是一个高度非线性的界面反应过程，其目标是让光刻胶在某一曝光阈值附近表现出接近“开关式”的溶解特性：曝光不足区域几乎不溶，而超过阈值后迅速进入高速显影状态。

因此，现代光刻胶设计的核心目标之一，就是提高“溶解选择性”。简单来说，就是尽可能放大曝光区与未曝光区之间的溶解速率差异。理想情况下，显影速率曲线应接近垂直阶跃函数，从而形成更陡直的侧壁与更清晰的边缘。

随着EUV光刻逐渐进入产业化阶段，光刻胶研究正在进入新的时代。由于EUV光子能量远高于传统DUV波段，其曝光过程中会产生大量二次电子，而这些电子的扩散范围已经接近纳米级图形尺寸。因此，现代EUV光刻面临的问题已不再只是“能否曝光”，而是如何控制随机涨落、抑制随机缺陷以及降低线边粗糙度。

目前，行业已经开始从传统聚合物CAR体系逐渐探索金属氧化物光刻胶（MOR）、分子玻璃光刻胶以及低扩散酸体系，希望在保持高分辨率的同时进一步降低随机效应。这意味着，未来光刻胶的发展方向，将不再只是“更高灵敏度”，而是向“高分辨率、高稳定性、低随机噪声”协同优化演进。从DNQ体系到化学增强胶，再到EUV时代的新型光刻材料，光刻胶的发展本质上反映的是半导体制造不断突破物理极限的过程。每一次材料体系的升级，背后都不仅仅是一次化学配方的改变，更是整个先进制造逻辑的重新构建。
