5G与硅光时代，高频损耗成为芯片设计的巨大挑战。高阻硅凭借极高的电阻率，成为阻断衬底损耗、消除寄生串扰的关键利器。本文带你深度解析HR-Si的技术内核，揭秘这一高性能射频前端与微波器件背后的“能量锁”

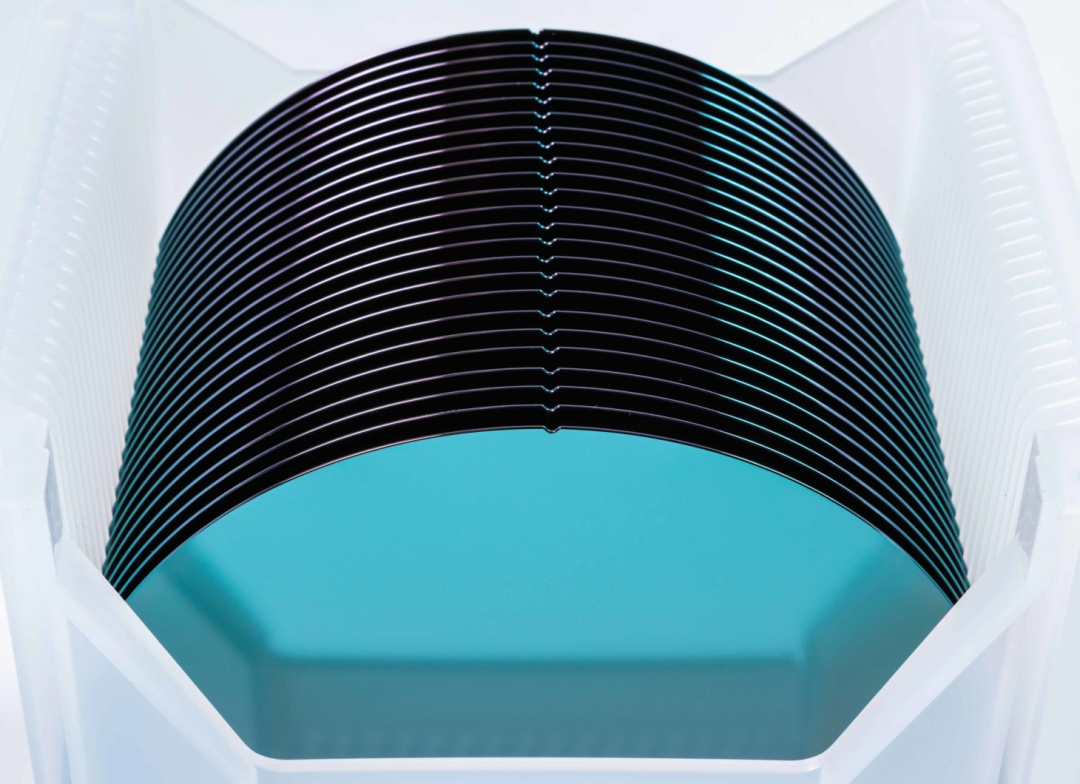

高阻硅（High-Resistivity Silicon，简称 HR-Si）是指具有极高电阻率的单晶硅材料。
普通逻辑芯片（如 CPU、GPU）所使用的标准硅片，为了导电和形成晶体管，通常会进行一定浓度的掺杂，其电阻率一般在 1 - 50 Ω·m（欧姆·厘米）左右，甚至更低。而高阻硅的电阻率通常大于 1000Ω·m，有些甚至高达 10,000Ω·m 以上，处于极低掺杂的“近本征”状态。
为什么需要高阻硅
随着通信频率的升高，普通硅衬底会暴露出现严重的物理瓶颈。高阻硅的出现主要是为了解决高频信号在硅片中穿行时引发的以下问题：
1，降低衬底损耗：在高频下，电磁波会穿透绝缘层进入硅衬底。普通硅衬底电阻率低，相当于半个导体，电磁波在其中会产生涡流，把高频射频信号的能量转化为热能白白消耗掉。高阻硅几乎不导电，能极大地阻断涡流，锁住信号能量。
2，减小寄生电容与串扰：芯片上密集的射频元件（如电感、开关）之间会通过导电的衬底产生寄生电容耦合，导致信号互相干扰。高阻衬底切断了这条“导电通路”，提高了元件间的隔离度。
3，提高无源器件的品质因数（Q值）：在射频电路中，高阻硅能让片上电感的 Q 值显著提升，从而降低噪声并减少功耗。
主要应用场景
射频与微波领域（最主要）
RF MEMS开关、滤波器、移相器的衬底
硅基天线集成、毫米波器件（5G前端模块）
硅光子波导：高阻硅减少自由载流子对光的吸收，降低传播损耗
TSV转接板（Interposer）：高阻硅做转接板，信号串扰小
