CFET cells - FEOL、BEOL 和背面互连的介绍

本文主要讲述CFET cells。

在现代半导体技术中，随着工艺节点的不断缩小和对性能、功耗的严格要求，CFET（Complementary FET） 技术逐渐成为一个研究热点。CFET 是基于互补型场效应晶体管（CMOS）技术的创新，采用了垂直集成的结构，有效提高了集成度和性能。为了实现CFET技术的全面应用，前端工艺（FEOL）、后端工艺（BEOL）以及背面互连（Backside Interconnect）的优化和创新显得尤为重要。

CFET introduction

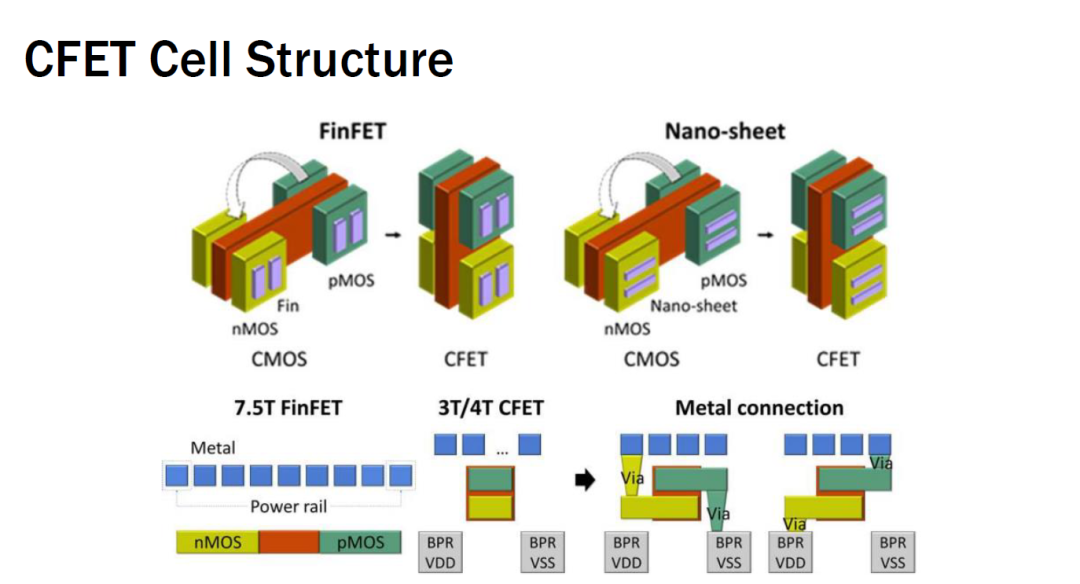

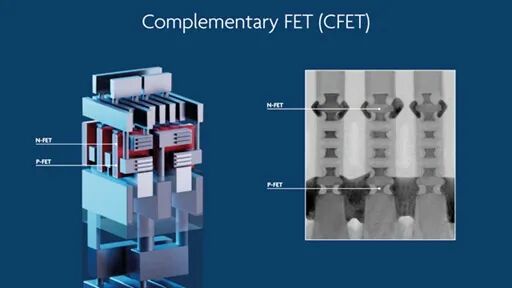

CFET 单元结合了n型和p型晶体管，并通过垂直堆叠的结构实现更高的集成度。

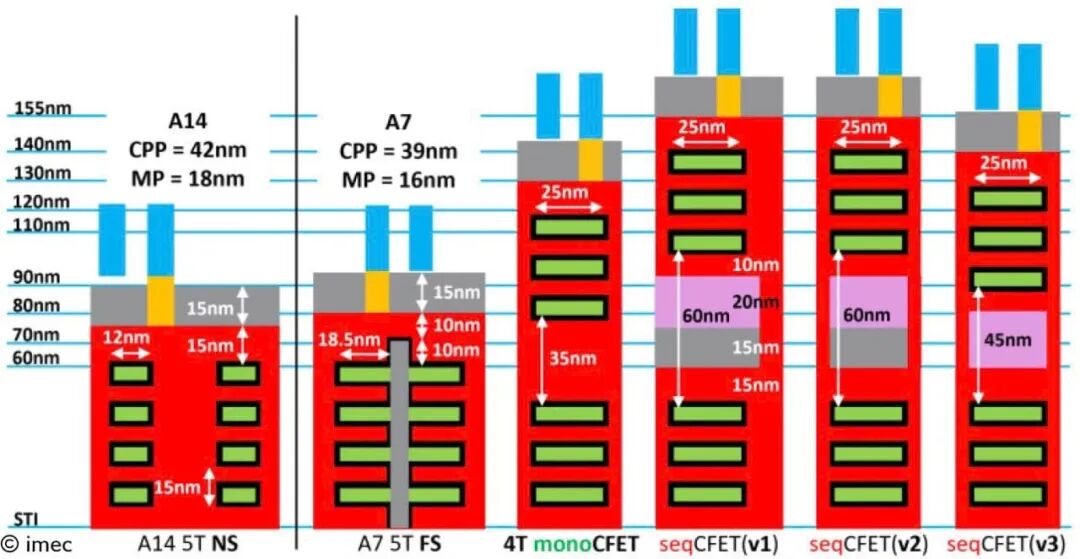

与传统的平面CMOS相比，CFET通过立体设计有效地增加了有效通道的面积，从而提升了电流驱动能力和开关速度。CFET技术的核心优势在于其体积小巧、功耗低、以及高性能，特别适用于先进的半导体工艺节点。

FEOL

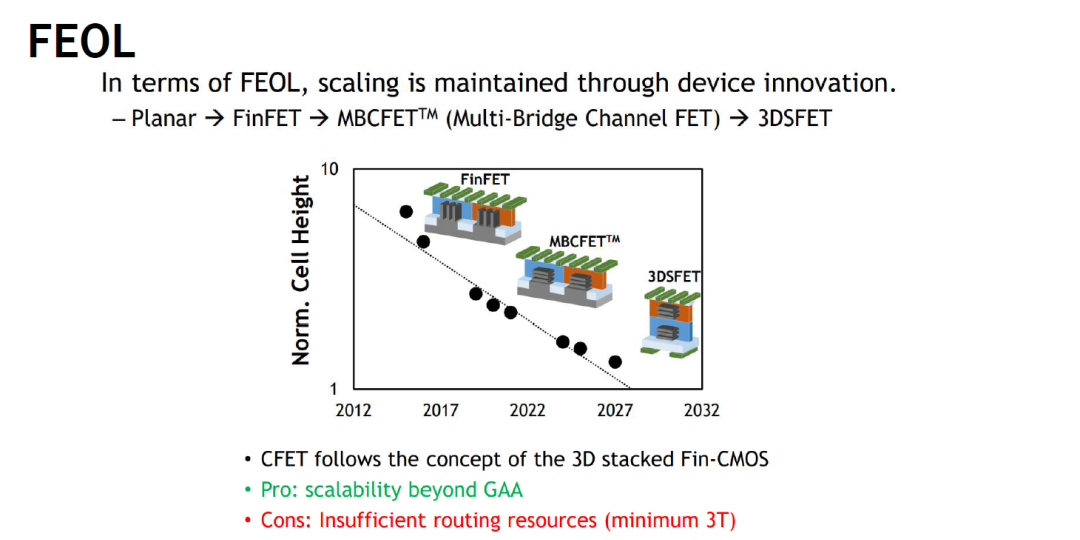

在先进节点FEOL下，器件微缩主要由器件结构创新维持，如FinFET-->Nanosheet-->CFET.

BEOL

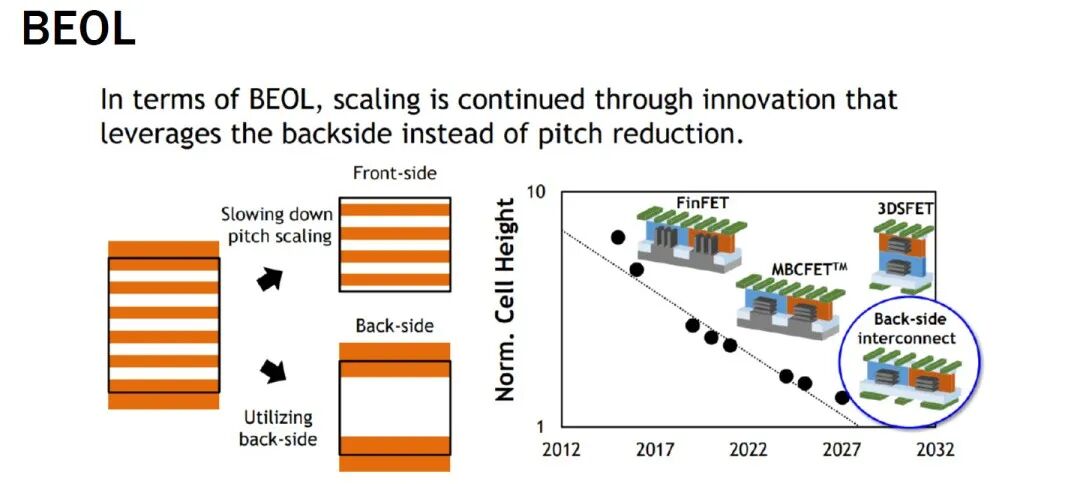

BEOL是半导体制造过程中的后端工艺阶段，主要涉及金属层的沉积、互连以及封装等操作。

CFET单元采用多层金属互连来连接源、漏和栅极，同时保证晶体管和其他电路单元之间的高效通信。

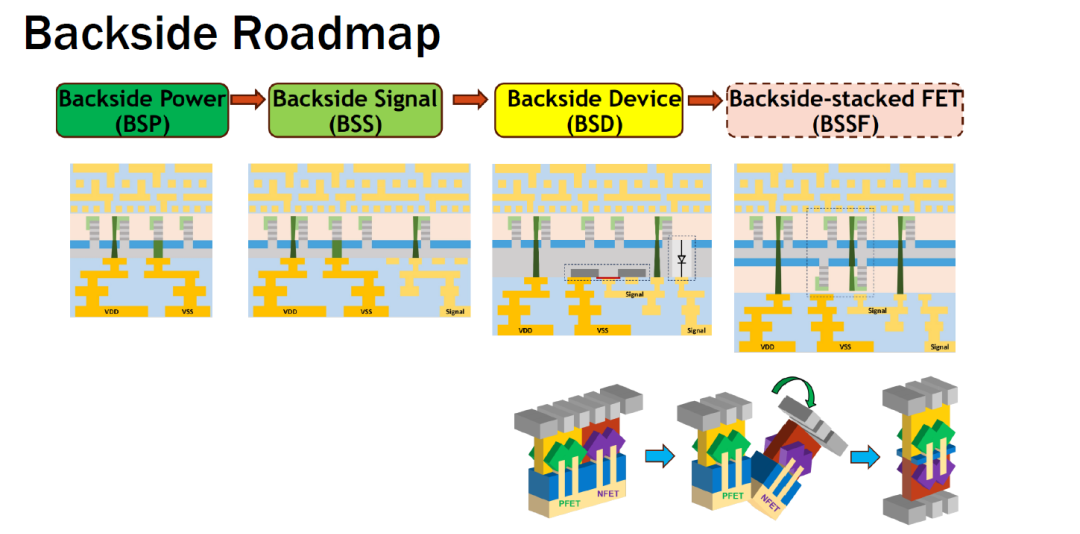

随着CFET技术的逐渐成熟，背面互连技术也在BEOL阶段得到了广泛应用。背面互连不仅提供了额外的金属资源，还能有效优化芯片的空间布局，进一步提高集成度。

BSPDN

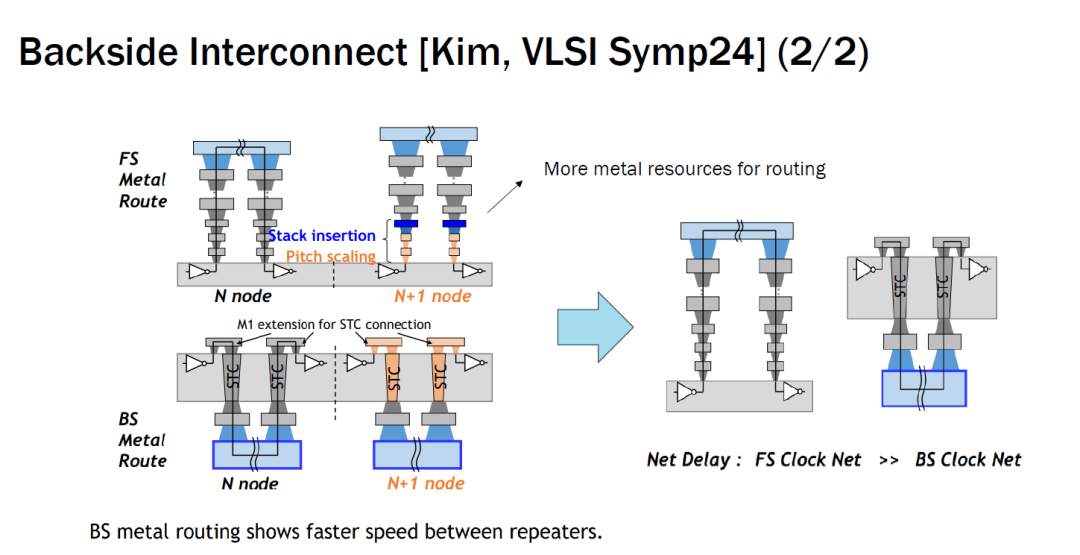

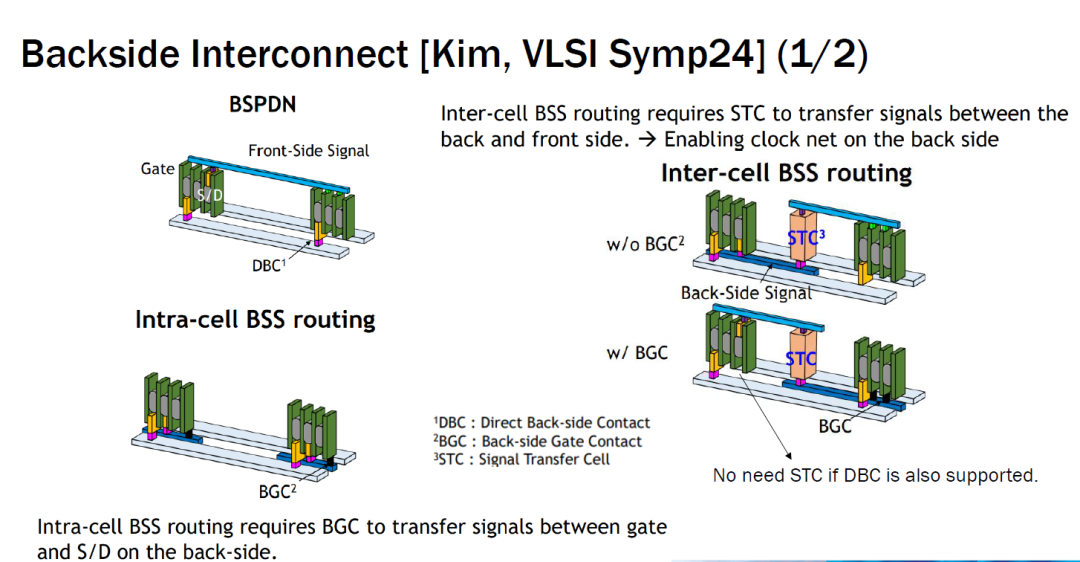

背面互连技术是CFET设计中的一个重要创新，通过在芯片的背面添加互连层，可以大幅度提高芯片的集成度和性能。

背面互连的实现：背面互连技术通过在芯片的背面制作电路和连接层，释放出更多的前端芯片空间，提供更多的金属层用于信号、时钟以及电源网络的传输。背面互连不仅能够有效减少前端金属层的复杂性，还能够提高芯片的性能。

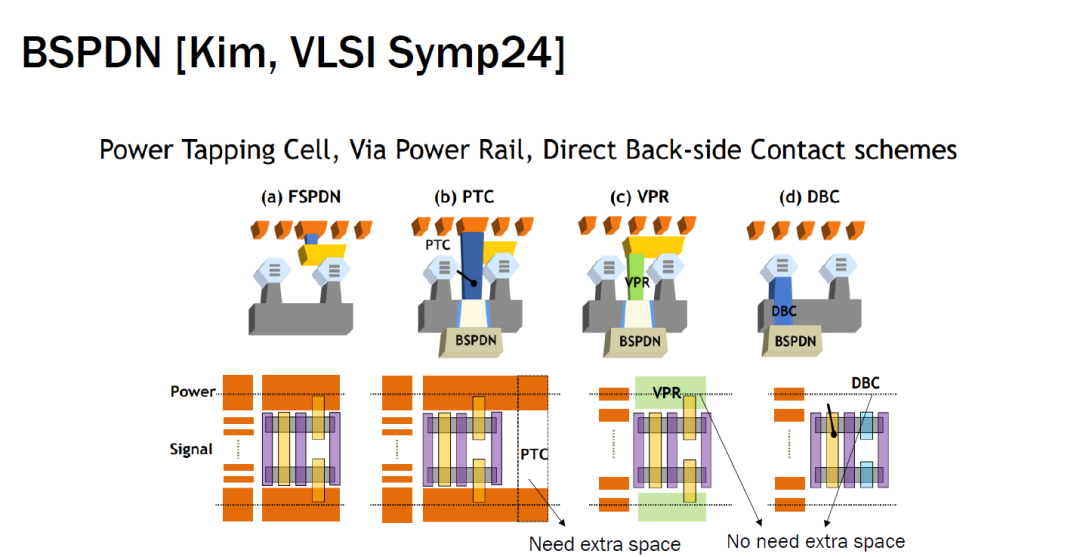

电源网络的优化：电源分配网络（PDN）是半导体芯片中至关重要的组成部分，背面互连能够提供更多的电源层，以实现更稳定的电源传输。这对于高性能的CFET单元尤为重要。

CFET challenges

CFET单元的生成和布局涉及到多个关键问题，尤其是如何利用背面互连技术优化电源、时钟和信号的路由。CFET的栅极结构和源漏区的分布都要求精密的布局，而背面互连技术则为复杂的CFET电路提供了更大的设计灵活性。针对这些挑战，EDA工具的进步和自动化技术的应用至关重要。

自动化设计生成：CFET技术的应用要求EDA工具能够支持CFET单元的自动化布局和优化。这些工具需要能够在FEOL和BEOL阶段自动生成高效的晶体管布局和互连结构，以确保CFET单元的高效性。

多行单元设计：随着CFET技术的发展，晶体管的布局和合成复杂度逐渐增加，尤其是在多行单元设计中，如何保持良好的布局和布线质量是一个挑战。
