光刻机核心子系统及其功能介绍

本文将介绍光刻机核心子系统及其功能。

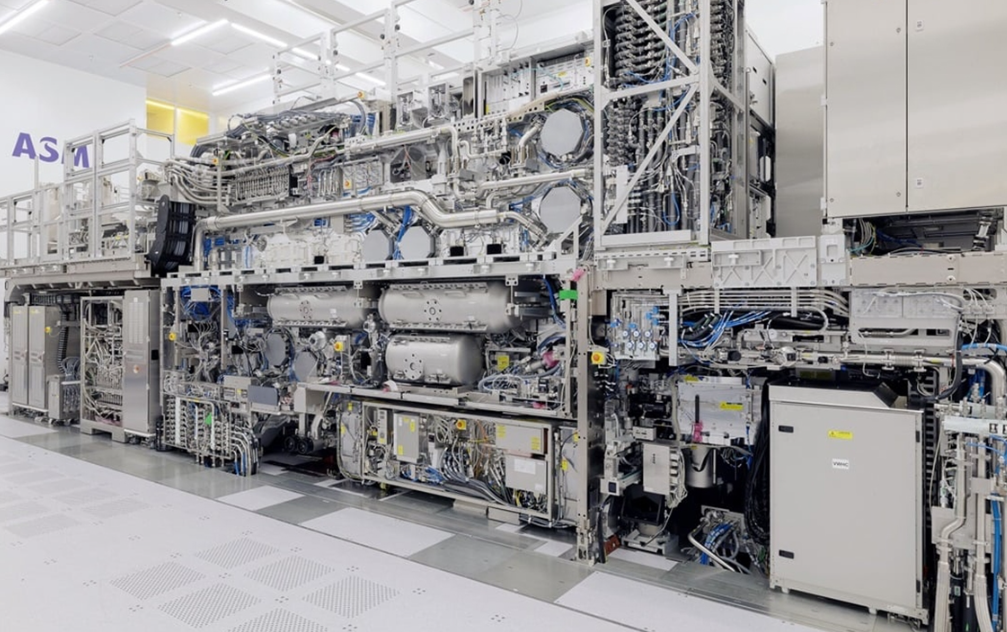

光刻机是集成电路制造中最为关键的核心设备，其本质是一台超精密的投影式照相系统，任务是将掩模版上的微纳电路图形以极高保真度“印刷”到涂有光刻胶的硅片上。

衡量光刻技术等级和经济性的主要指标有三项：分辨率，即光刻机能够转印的最小极限特征尺寸；套刻精度，即本层图形预定位置与实际转印位置之间的偏差；产出率，即每小时处理的衬底片数量。围绕这三项核心指标的实现，光刻机集成了多个尖端子系统，以下逐一介绍其核心构成与功能。

光源系统

光源系统为整个光刻过程提供所需波长的光，是决定分辨率和工艺窗口的首要因素。光源波长越短，分辨率越高，光源技术经历了三个主要发展阶段。早期采用高压汞灯，利用汞蒸气放电产生紫外线辐射。随着对更高分辨率的要求，深紫外准分子激光器成为主流，其中氟化氩（ArF，193nm）和氟化氪（KrF，248nm）准分子激光被广泛使用。准分子激光器具有高功率输出、空间非相干性等优点，其工作原理是对工作气体施加高压放电脉冲形成准分子，跃迁至基态时产生深紫外波段光子。当前最前沿的极紫外（EUV，13.5nm）光刻采用激光等离子体光源，通过高功率二氧化碳激光轰击锡液滴产生高温等离子体并辐射EUV光，能量转换效率极低，是EUV光刻机的最大技术瓶颈之一。

照明系统

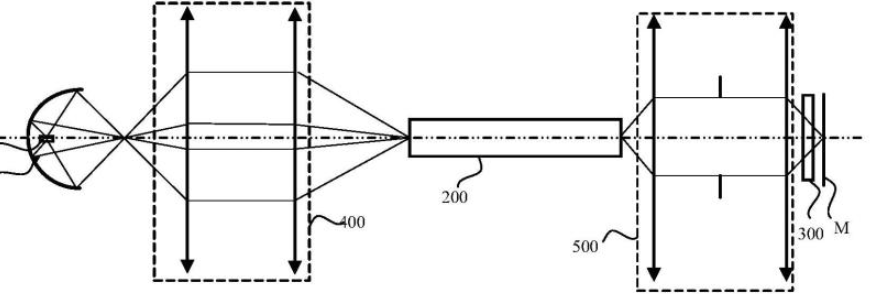

照明系统位于曝光光源与投影物镜之间，是复杂的非成像光学系统。其主要功能是为投影物镜成像提供特定光线角谱和强度分布的照明光场。照明系统包含多个功能单元：光束处理单元实现光束扩束、传输与稳定；光瞳整形单元控制照射到掩模板上的光线角谱，可形成环形、双极、四极等照明模式以增强特定方向图形的分辨率；光场匀化单元通过微透镜阵列将激光高斯分布转化为均匀的平顶分布；可变狭缝与掩模台和工件台同步运动以实现大曝光场；中继成像单元将狭缝刀口面成像到掩模面上；能量探测单元实时探测激光脉冲能量以控制曝光剂量；偏振照明单元在高数值孔径浸没式系统中用于提升成像对比度。

投影物镜系统

投影物镜负责将掩模版图形以极高分辨率、极低畸变和像差精确缩小成像到硅片表面。分辨率由瑞利公式CD = k₁·λ/NA决定，其中λ为波长，NA为数值孔径。为追求更高NA值，物镜结构经历了多次迭代。早期为摄影镜头加显微镜头的组合形式。随着NA值增大，引入非球面透镜以校正像差并缩减体积，纯折射系统得以发展。当NA进一步提升至1.35量级时，采用折射/反射混合结构以校正场曲并缩小体积。在EUV波段，因材料吸收极强，必须采用全反射式光学系统，由多层膜反射镜组成。投影物镜的研制需经历光学设计、元件加工和系统装调三个步骤，镜片面形精度需达到纳米或亚纳米级别。

工件台系统

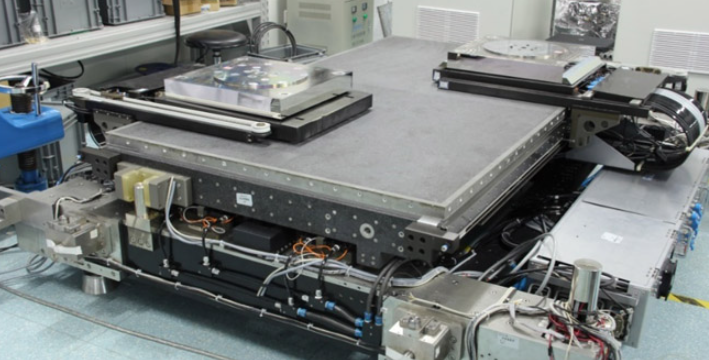

工件台系统包括掩模台和硅片台，分别承载掩模版和待曝光硅片，在扫描曝光过程中作精确同步运动。硅片平台需在六个自由度上实现纳米级定位与运动控制，同时具备动态调平与聚焦功能，实时补偿硅片表面平整度误差。工件台普遍采用粗精叠层结构：粗动台完成大行程微米级运动，微动台叠加其上补偿运动误差，最终实现纳米级精度。驱动方式分为气浮和磁悬浮两类，ASML的XT系列采用气浮方式，NXT系列采用磁悬浮平面电机驱动，动态特性更优。位移测量方面，激光干涉仪易受空气湍流影响，而光栅编码器直接读取光栅尺，受环境因素影响较小，是实现更优套刻精度的关键。双工件台技术使一个工作台曝光的同时另一个进行预对准，大幅提升生产效率。

测量与校正系统

测量与校正系统是光刻机实现纳米级精度的核心感知与决策系统。离轴对准传感器在曝光前扫描硅片上的对准标记，计算硅片因前序工艺产生的伸缩、旋转等变形。透射图像传感器用于建立硅片坐标系与掩模坐标系之间的基准链接。套刻误差测量评估前后层图形对准精度，衍射套刻误差量测技术通过测量周期性光栅标记的衍射光强差来推算误差。调平与聚焦测量利用激光线或光栅投影快速测绘硅片表面三维形貌图，平台据此实时调整实现动态调焦。集成透镜干涉仪可直接测量投影物镜波前像差，用于评估和校正球差、彗差等。镜头加热补偿是极富挑战性的任务，系统通过建立镜头加热模型并结合实时测量数据驱动可动透镜组进行动态补偿。

环境控制系统

环境控制系统为光刻机核心部件创造并维持超稳定、超洁净的微观环境。投影物镜通过精密流体循环管道和内部惰性气体填充实现主动温控，快速达到并稳定在恒定工作温度。镜头内部持续的正压惰性气体吹扫经多级过滤去除微粒。浸没式光刻的浸液系统需在透镜与硅片间形成厚度约1毫米的超纯水薄膜，通过精确控制流速和压力消除涡流或振动，并采用气幕技术将水膜锁定在曝光区域防止泄漏。整机置于恒温恒湿超净间内，测量框架、激光干涉仪等敏感部件配有独立温控罩，内部形成稳定层流以带走热量并捕集微粒。各子系统在中央控制系统统一调度下以极高时空精度协同工作。
