电子考古一枚半个世纪前由苏联造的二极管：Д2Ж

在硅管一统天下的今天，锗点接触二极管早就成了电子圈的“老古董”。

最近看到一组照片，是关于苏联新西伯利亚半导体厂的锗点接触二极管，型号为Д2Ж（D2ZH）。

以下照片来自德国Richi实验室。

这枚冷战时期的老管子，内部结构比想象中更有讲究。

先简单认认这枚管子。Д2Ж，转写过来就是D2ZH或者D2Ž，是前苏联新西伯利亚半导体厂量产的锗点接触检波二极管，属于经典的D2系列。

这个系列一共分7个耐压等级，而Д2Ж算是里面的“天花板”，反向耐压能到150V，在当年绝对是硬货。

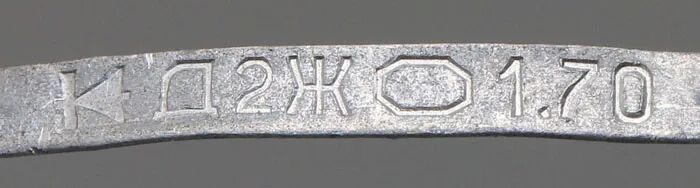

上面印的“1.70”代表的是1970年1月生产，算下来距今已经超过半个世纪了，能完整保存下来，本身就很不容易。

当年主要用在老式电台、电视机、各种模拟仪表上，还有一些军规设备的小信号检波和低频整流，算不上民用廉价件，属于苏联工业级甚至准军规标准。

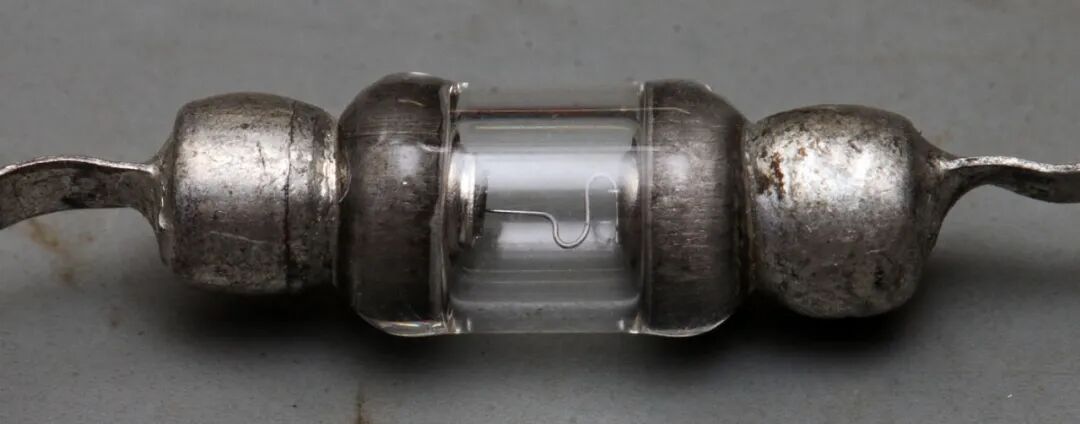

外观上其实很好认，典型的老式二极管模样，中间是玻璃管体，两端封着金属盖帽，质感很扎实。

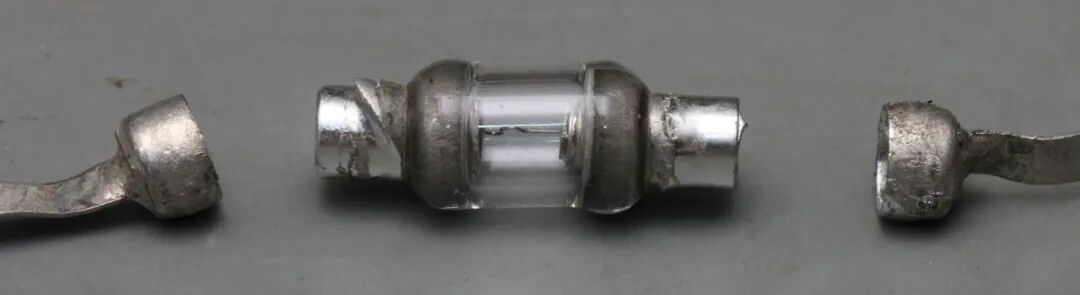

整个封装结构其实不复杂，采用玻璃筒体，两端的金属帽是焊接密封的，能很好地保护内部的核心部件。

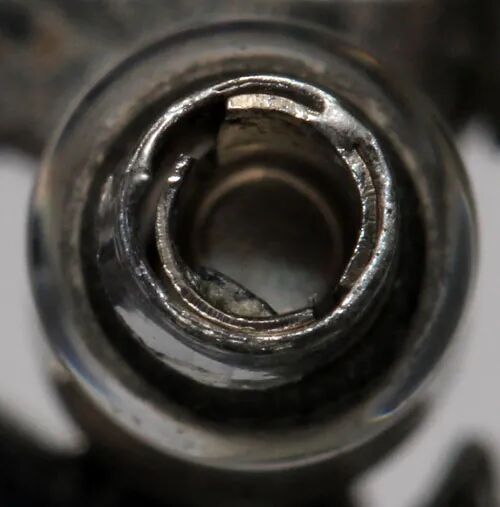

引线里面不是简单的导线，而是套筒加圆柱支架的结构。

锗片和触点就承载在这个支架上，这种设计能提升稳定性，也符合当年苏联器件“结实耐用”的风格。

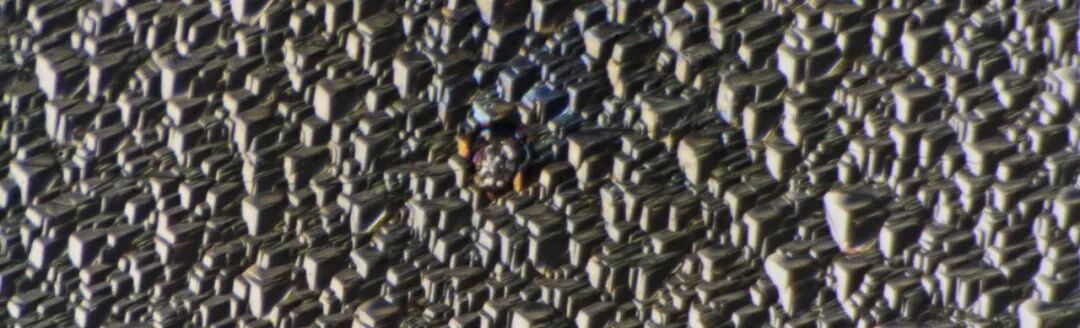

核心部件就是那片锗晶体芯片，小小的方形薄片，边长大概1.2毫米，厚度至少有200微米。

可能大家对这个厚度没概念，对比一下OA741二极管，后者的锗片只有80微米厚，Д2Ж做得更厚，其实就是为了扛住150V的反向耐压，毕竟耐压越高，对芯片厚度的要求也越高，这也是它能成为D2系列耐压天花板的关键原因之一。

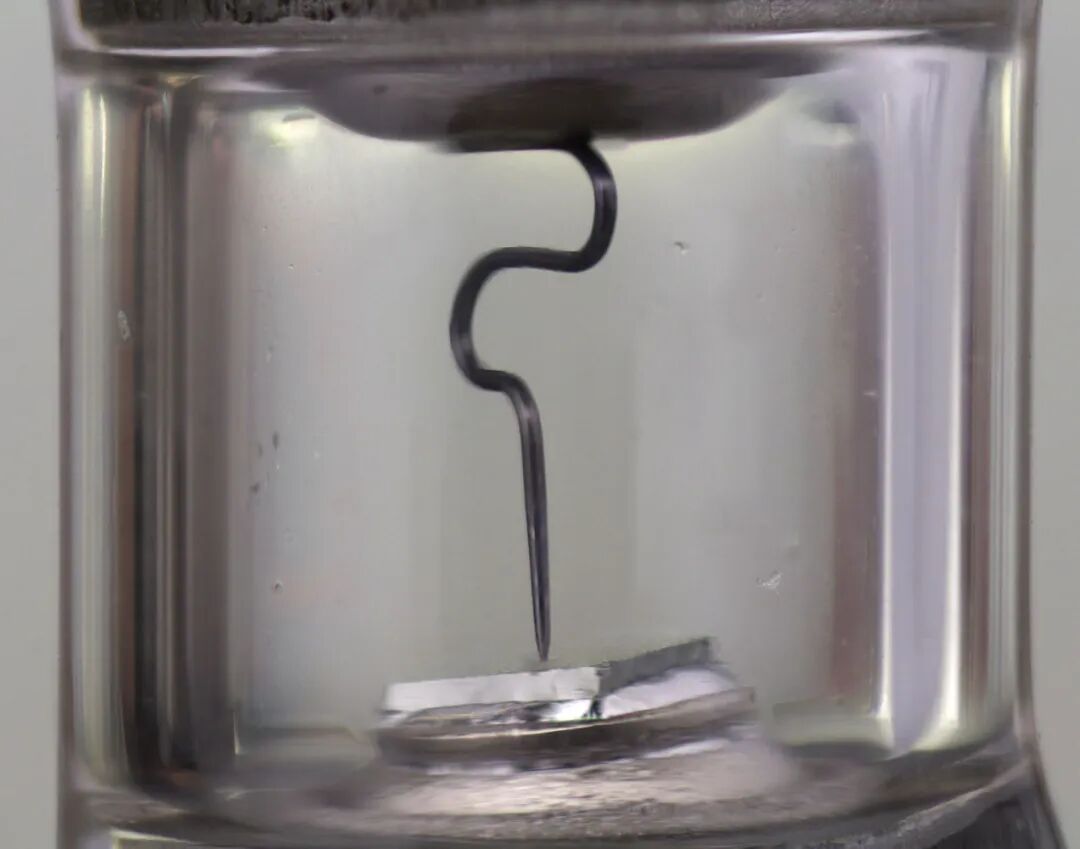

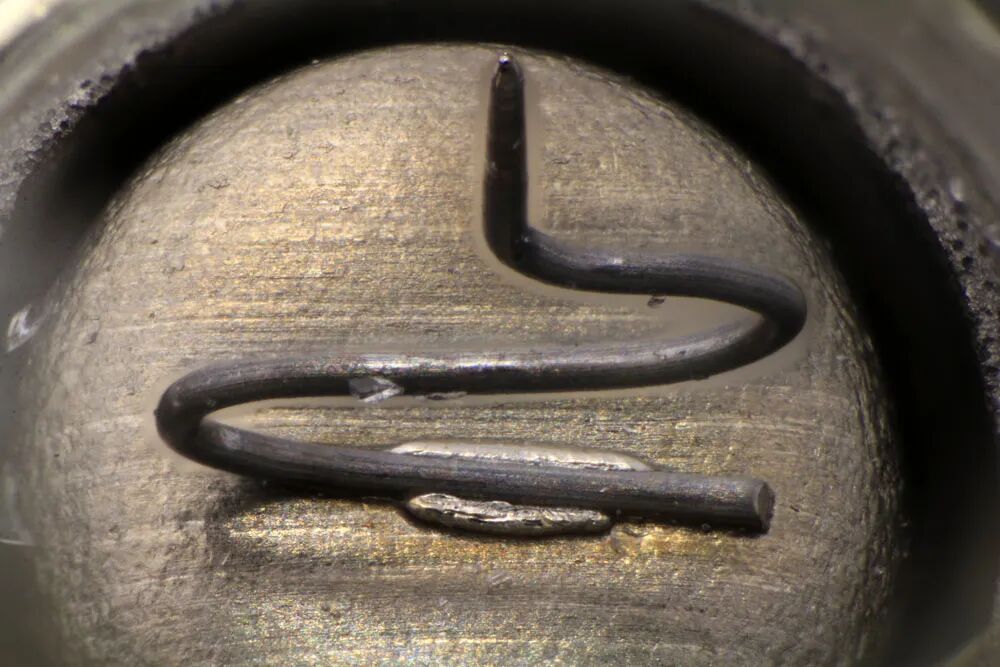

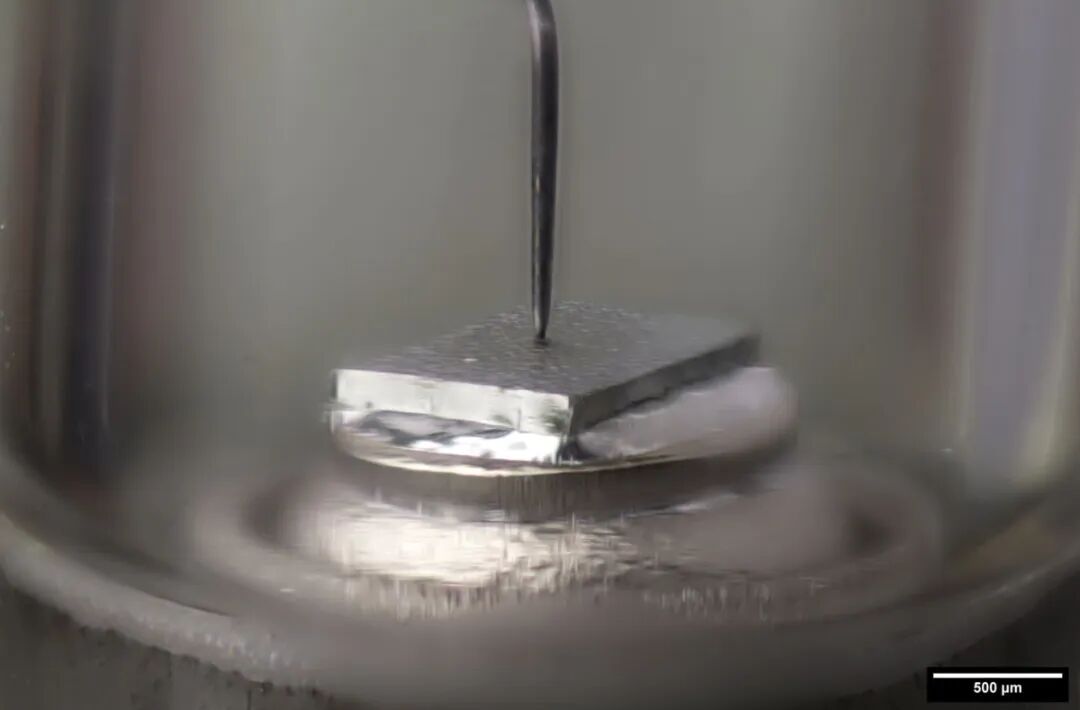

再看最核心的点接触部分，用的是钨丝做的针尖，有些还会掺一点铝，针尖特别细，直径大概只有30微米，比头发丝还要细。

而且这个针尖不是硬顶在锗片上，而是带有弹性压力的，这样既能保证接触稳定，还能缓冲因为热胀冷缩带来的机械应力。

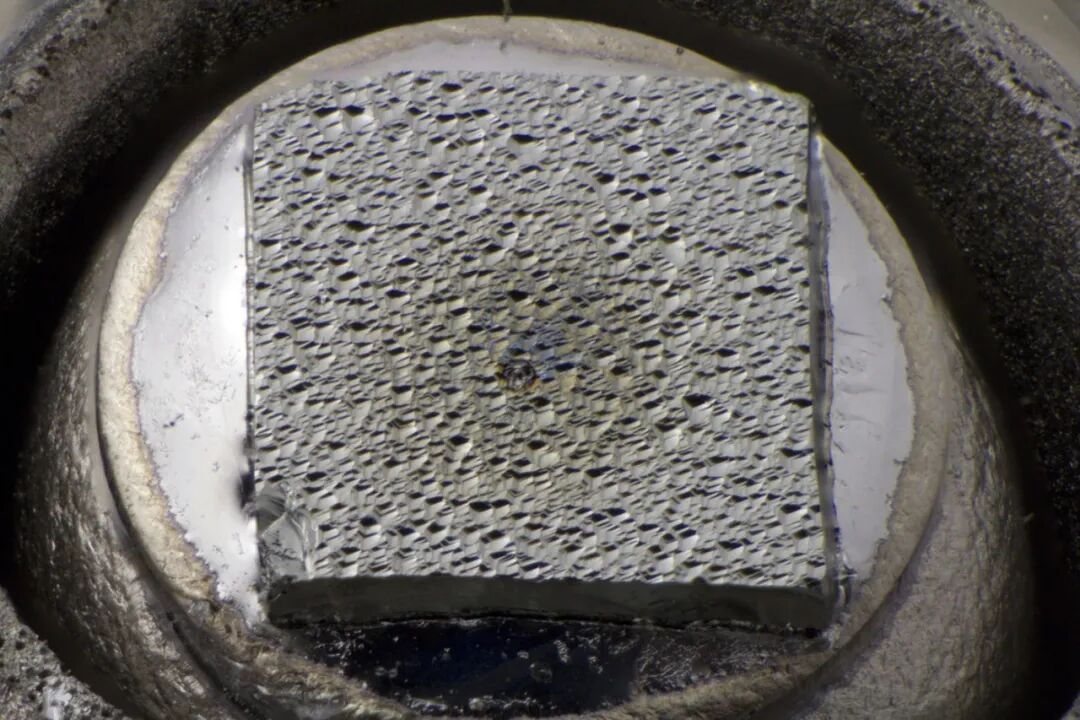

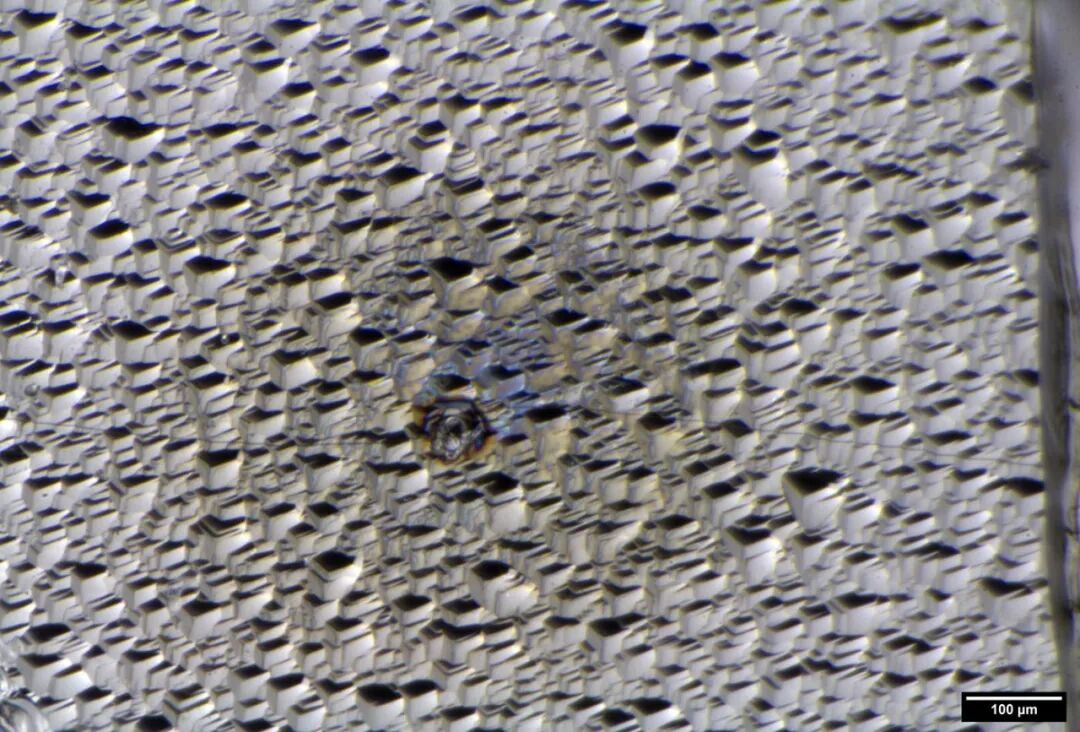

这里还要提一个关键的工艺——电形成处理，拆解的照片里能看得很清楚，针尖接触的位置有明显的熔融痕迹，周边还有因为高温产生的变色。

这种处理方式是当年苏联生产点接触二极管的常用手段。

好处很明显，能大幅提升二极管的反向耐压。

受器件结构本身限制，Д2Ж工作频率上限仅 100kHz，仅适配低频检波与整流场景。

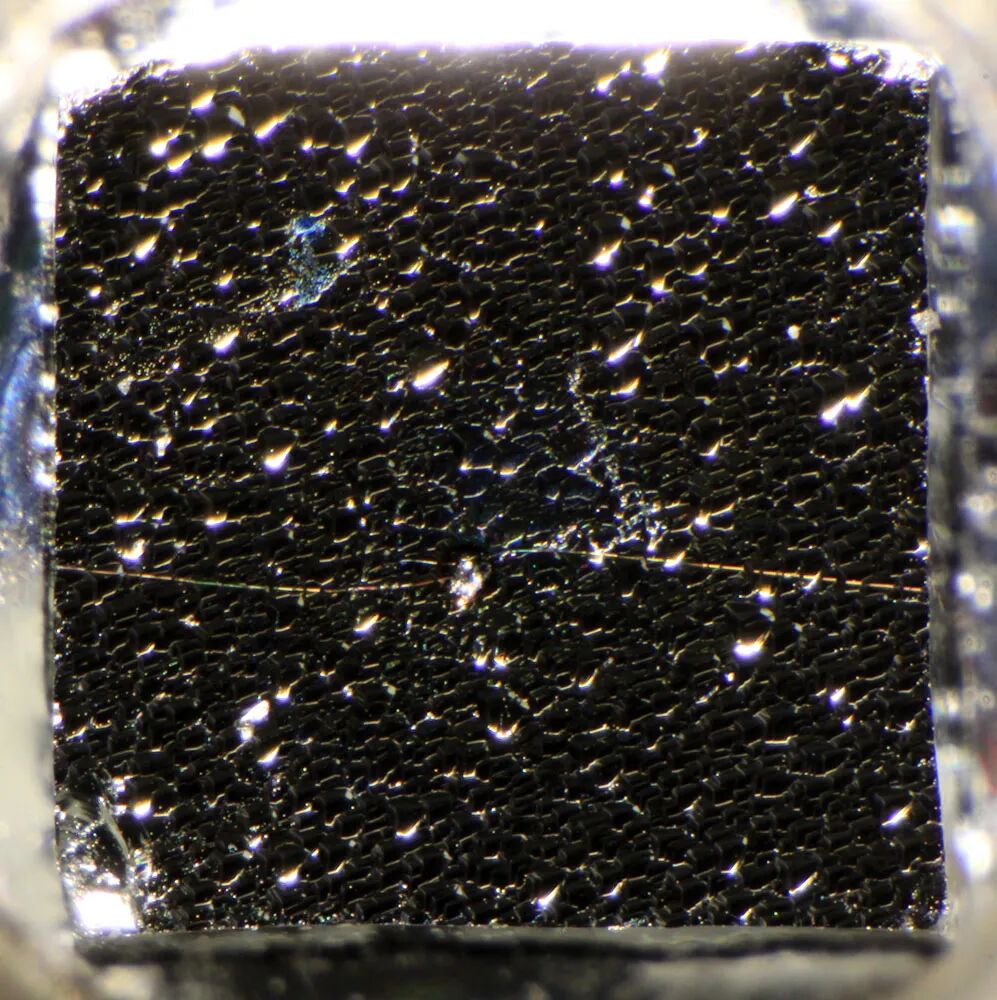

还有一个特别有意思的小细节，这枚管子，从外观看是全新未使用过的，但锗片上却有一道横贯整个宽度的裂纹。

有分析认为可能是电形成过程的瞬时应力所致，个人偏向于拆解操作带来的细微损伤，这里无确切定论。

最后补一下原厂的核心参数，对照着拆解的结构看，会更明白它的设计逻辑。

反向耐压150V，正向平均电流8mA，峰值电流能到25mA，反向漏电流不超过250微安，工作温度范围从-60℃到70℃，结电容大概0.2pF，整体就是一枚典型的小信号、高耐压、低频锗检波管，和它的内部结构完全匹配。

通过拆解这枚锗点接触二极管，仿佛看到一整个时代的硬件美学，那种朴素、扎实的设计，放在今天看，依然很有味道。
