氧化镓是什么？

本文介绍了氧化镓是什么。

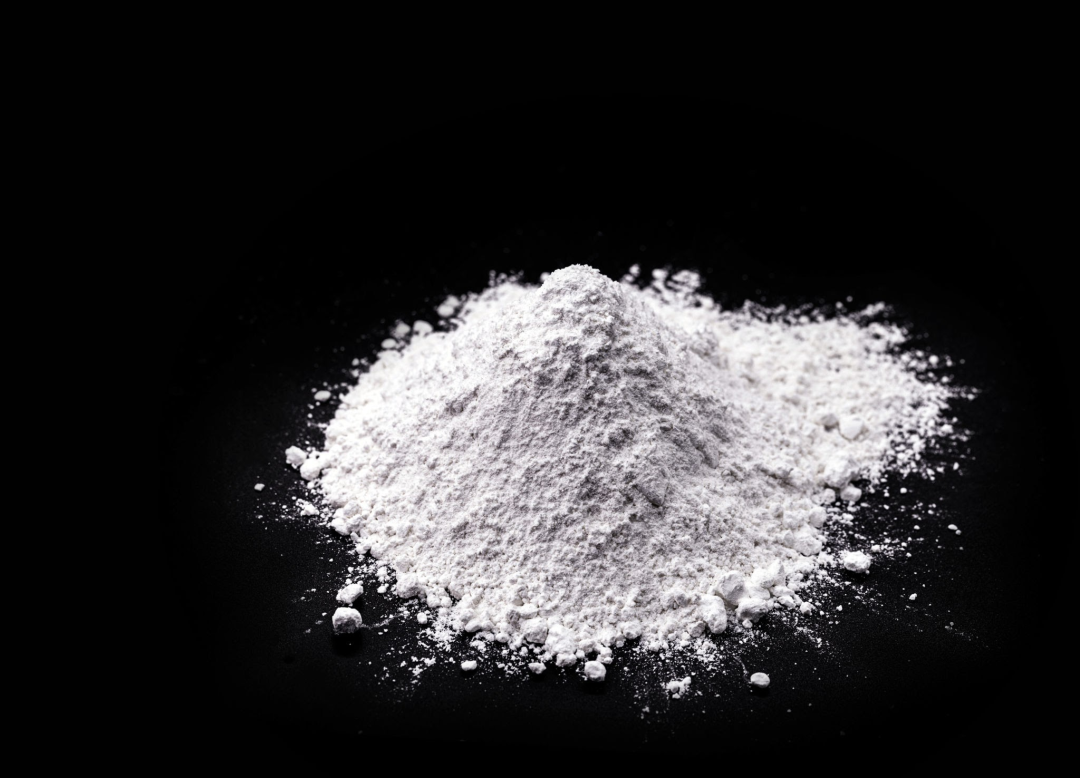

氧化镓是镓（Ga）和氧（O）组成的化合物，化学式 Ga₂O₃。它本质上是一种氧化物半导体，但因为带隙特别宽（4.8~4.9 eV），被归类为超宽禁带半导体（UWBG，Ultra-Wide Bandgap Semiconductor），是近几年被称为"第四代半导体"的代表材料之一。

它主要瞄准两个方向：功率电子器件（和 SiC、GaN 抢市场）和紫外探测。

氧化镓在半导体材料谱系里的位置？

要理解氧化镓是什么，先看它在半导体"代际"里站在哪：

| 代际 | 代表材料 | 带隙 (eV) | 主要用途 |

| 第一代 | Si、Ge | 1.1、0.67 | 集成电路、绝大多数芯片 | | 第二代 | GaAs、InP | 1.4、1.3 | 射频、光通信、光电器件 | | 第三代（宽禁带） | SiC、GaN | 3.3、3.4 | 功率器件、射频、LED | | 第四代（超宽禁带） | Ga₂O₃、金刚石、AlN | 4.9、5.5、6.2 | 高压功率、深紫外、极端环境 |

所谓"代际"，主线其实就是带隙越来越宽。氧化镓的带隙 4.8~4.9 eV，明显宽于 SiC 和 GaN，落在超宽禁带这一档。

注意：代际不是"新的取代旧的"。现在全世界绝大多数芯片仍是硅做的，第三代 SiC/GaN 只在功率和射频占据特定份额。氧化镓作为第四代，更不是要取代谁，而是想在特定场合切一块蛋糕。

氧化镓凭什么受关注？

优势一：理论性能碾压（BFOM 高）

功率器件材料的核心指标是 Baliga 优值（BFOM），衡量"同样耐压下能做到多低的导通电阻"：

氧化镓虽然电子迁移率不高，但 Ec 高出 2.5 倍，三次方一放大就是压倒性的：

| 材料 | BFOM（以 Si=1） |

| Si | 1 | | SiC | ~340~500 | | GaN | ~870~1100 | | Ga₂O₃ | ~3000~3400 |

氧化镓的 BFOM 大约是 SiC 的 10 倍、GaN 的 4 倍。

优势二：能从熔体长晶——衬底成本潜力极低

SiC 为什么贵：它常压下不熔化、直接升华，没法用熔体生长，只能靠 PVT（物理气相输运）在 2000°C 以上升华再结晶，长得极慢、缺陷难控、尺寸难做大。

GaN 为什么贵：没有实用的熔体生长方法，只能靠 HVPE 长厚膜剥离或氨热法（极慢）。

氧化镓不一样：它在约 1800°C 熔化，而且是同成分熔化，可以直接用 EFG（导模法）、CZ（直拉法）这类传统的熔体生长技术拉单晶——就像拉硅、拉蓝宝石那样。

这意味着氧化镓的长晶速度比 SiC 快一个数量级以上，理论上能做出又大又便宜的原生衬底。目前 4 英寸已商业化，6 英寸已做出来。
