本文主要介绍了什么是单晶硅的扭晶现象。
什么是晶体扭曲？
等径生长阶段硅单晶以均匀直径生长，其生长时间占晶体生长全周期的 80% 以上，该阶段所生长的晶体直径近似相等、成分均匀、结构完整、缺陷较少，是晶体生长的主要阶段。 等径精度越高，晶体的质量越好。
然而，在拉晶实验中观察到，当提拉速度较快，等径生长的晶体没有按照圆柱形轴对称的晶格结构生长，出现扭曲生长或者螺旋生长的现象，这种现象称为晶体的“扭晶”。 扭晶的出现使晶体的部分晶格在特定方向产生塑性变形，并且变形区原子与未变形区原子在交界处仍维持紧密接触，即生长的晶体由单晶体变为多晶体，发生变晶，极大地降低了晶体品质。
为什么会扭曲？
研究发现，罪魁祸首是“过冷区”。在硅晶体生长过程中，熔体表面靠近晶体的区域（三相点附近）如果温度低于硅的熔点（1685 K），就会自发结晶，导致晶体直径失控。过快的提拉速度正是制造这种“过冷区”的元凶。
你可以这样理解：你正在从一碗热汤里拉出一根冰棍。如果你拉得太快，汤面来不及补充热量，局部就会过快冷却，冰棍就会长歪、变形。
怎么解决？

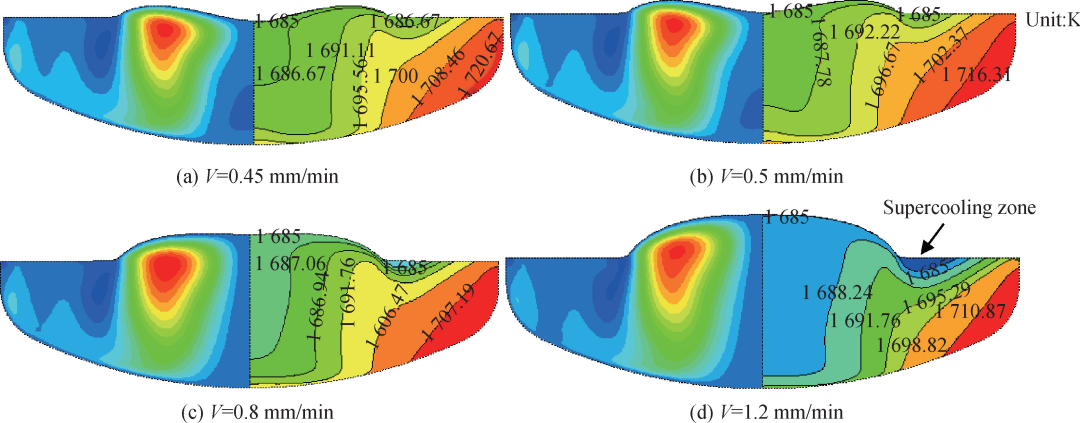

有研究人员通过计算机数值模拟（就像给晶体生长过程做“CT扫描”），分析了不同提拉速度下的温度分布，发现：
提拉速度超过0.45 mm/min时，过冷区开始出现；
提拉速度越快，过冷区越大，晶体越容易扭曲。
于是他们提出了一套“调速秘方”：
找到最大稳定提拉速度：不是越快越好，而是要找到一个临界点，既保证效率，又不产生过冷区。

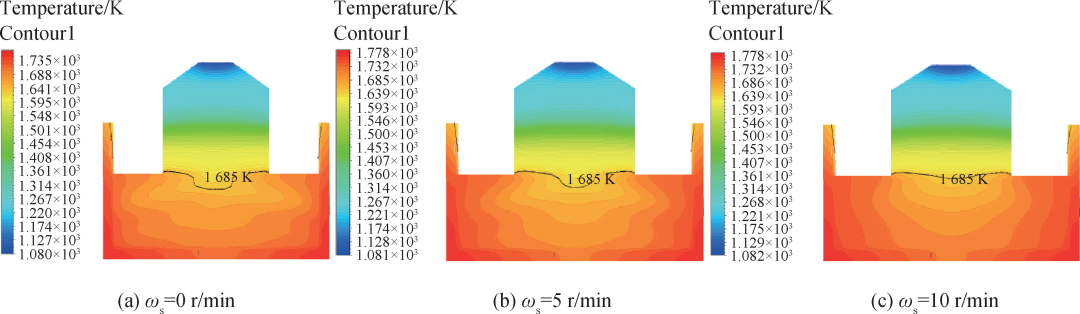

适当提高晶体旋转速度：让晶体在生长时像陀螺一样旋转，可以搅动下方的硅熔体，使热量更均匀地分布，从而“抹平”过冷区。
实验证明，在提拉速度为0.8~1.2 mm/min时，将晶体转速从4 r/min提高到8~12 r/min，就能有效避免扭曲，生长出直径均匀、质量优良的300 mm硅单晶。
评论区
登录后即可参与讨论
立即登录
