提起硅，人们首先想到的大概是芯片和计算机。没错，今天的数字世界确实建立在硅基集成电路之上，硅作为半导体材料的地位无可撼动。但若你以为硅的能力仅限于此，那可小看了这个占据地壳四分之一以上的元素——当光遇上高品质的硅，一场精彩的光电协奏曲便在红外波段中悄然奏响。这就是光学级硅材料的世界。

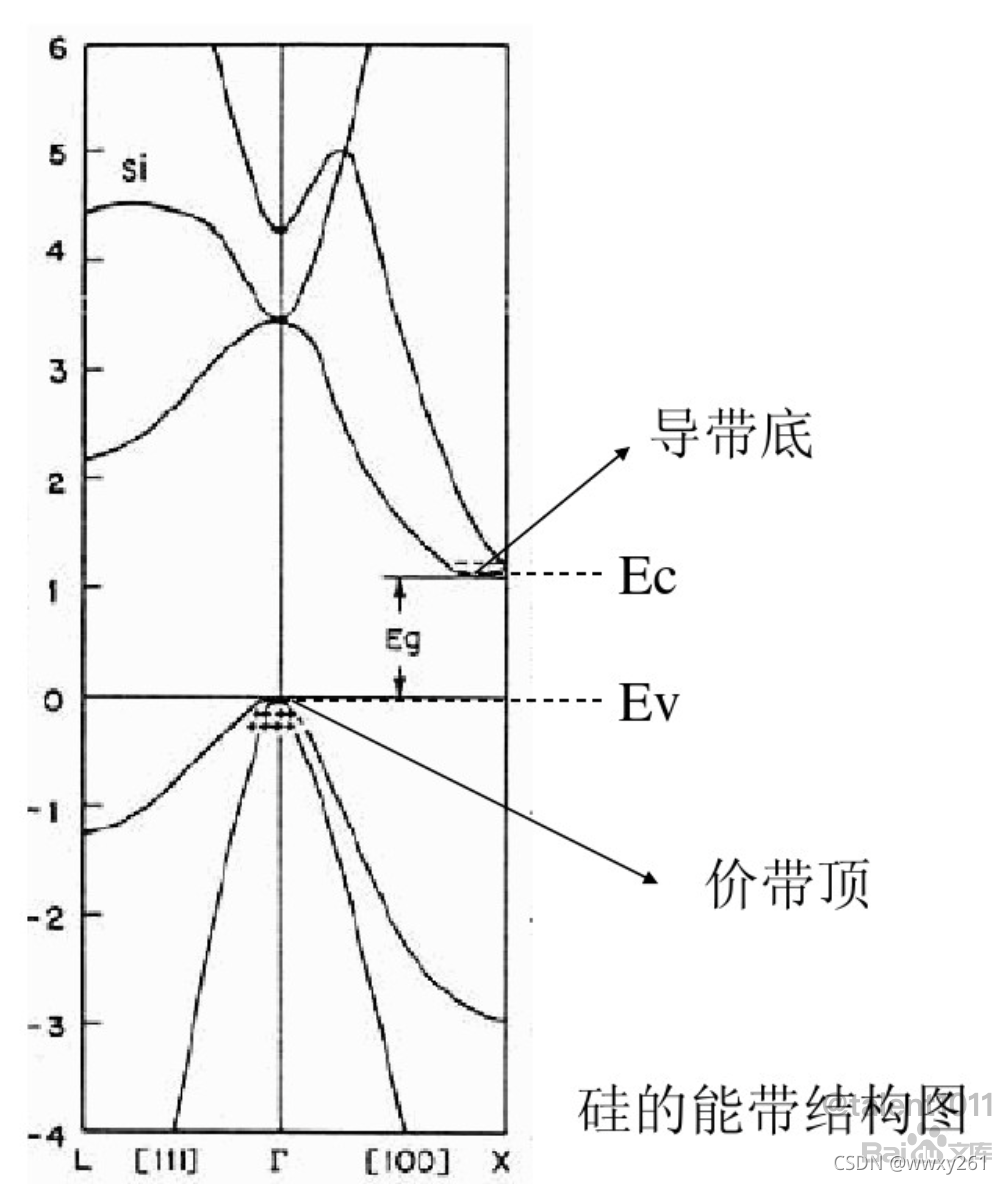

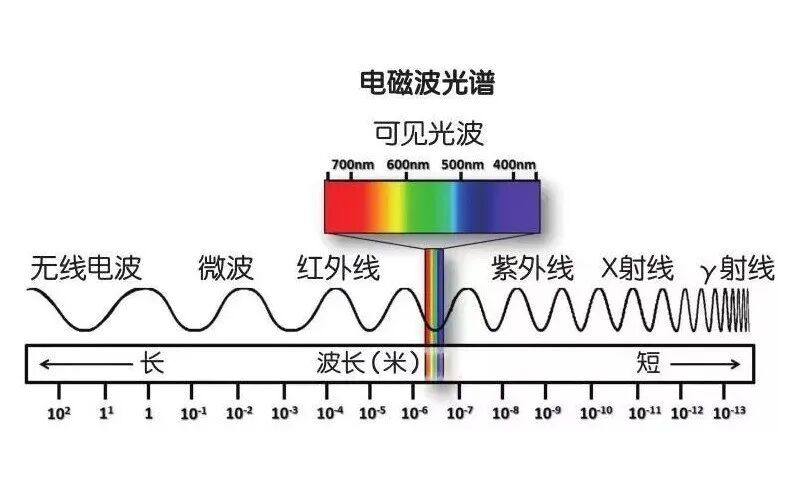

那么，为什么偏偏是硅？硅的带隙约1.12 eV，意味着它对波长超过约1.1微米的红外光几乎“视若无物”——光子能量不足以激发价带电子跃迁到导带，因此不会被硅的本征吸收所拦阻。换句话说，在近红外和中红外波段，纯净的硅是近乎透明的。凭借这一得天独厚的“窗口”，光学级硅得以在红外成像、热探测、激光传输、光纤通信等领域大显身手，成为连接光学世界与电子世界的一座桥梁。

今天，我们就来深入浅出地聊聊这个“隐形的巨人”——光学级硅材料。

一、物理学基础

讨论光学级硅，绕不开“透光率”这个话题。一块看似清澈的硅片，它对红外光的透过能力由两个关键因素决定。

1. 如何让硅变得“透明”：理解透光率的约束

反射损耗是第一道门槛。

硅的折射率极高，大约为3.4（在整个红外波段几乎恒定）。当红外光从空气（折射率约1.0）入射到硅表面时，根据菲涅耳公式，有相当一部分光会被反射回去。即便不考虑任何吸收损耗，两面抛光的硅片理论透光率上限也只有约52%——近一半的光都在表面折返了。这也就是为什么许多红外光学器件必须镀上增透膜，才能有效“解锁”硅的透明潜力。

自由载流子吸收才是决定电阻率要求的核心因素。

所谓自由载流子吸收，指的是晶体中游离的电子（n型硅中居多）和空穴（p型硅中居多）会像海绵吸水一样吸收红外光子。掺杂浓度越高，自由载流子数量越多，吸收就越显著。换言之，想让硅“通透”，就必须把掺杂浓度降下来——也就是提高电阻率。

实践和理论都给出了明确的量化边界：对于n型硅，电阻率需要高于10 Ω·cm；对于p型硅则要求更苛刻，需要高于20 Ω·cm，透光率才能突破45%的门槛。若追求更高透光率乃至接近52%的理论极限，则需要电阻率更高、纯度更优的材料。此外，区分n型和p型具有重要的工程意义，因为电子和空穴对红外光的吸收特性不同——这正是p型硅需要比n型硅更高电阻率的深层物理原因。

二、光学级硅的制备工艺

有了物理原理做铺垫，接下来我们来认识光学级硅的“出生方式”——晶体生长工艺。目前主要有直拉法和区熔法两种技术路线，它们产出的材料各有千秋。

1. 直拉法：产量之王

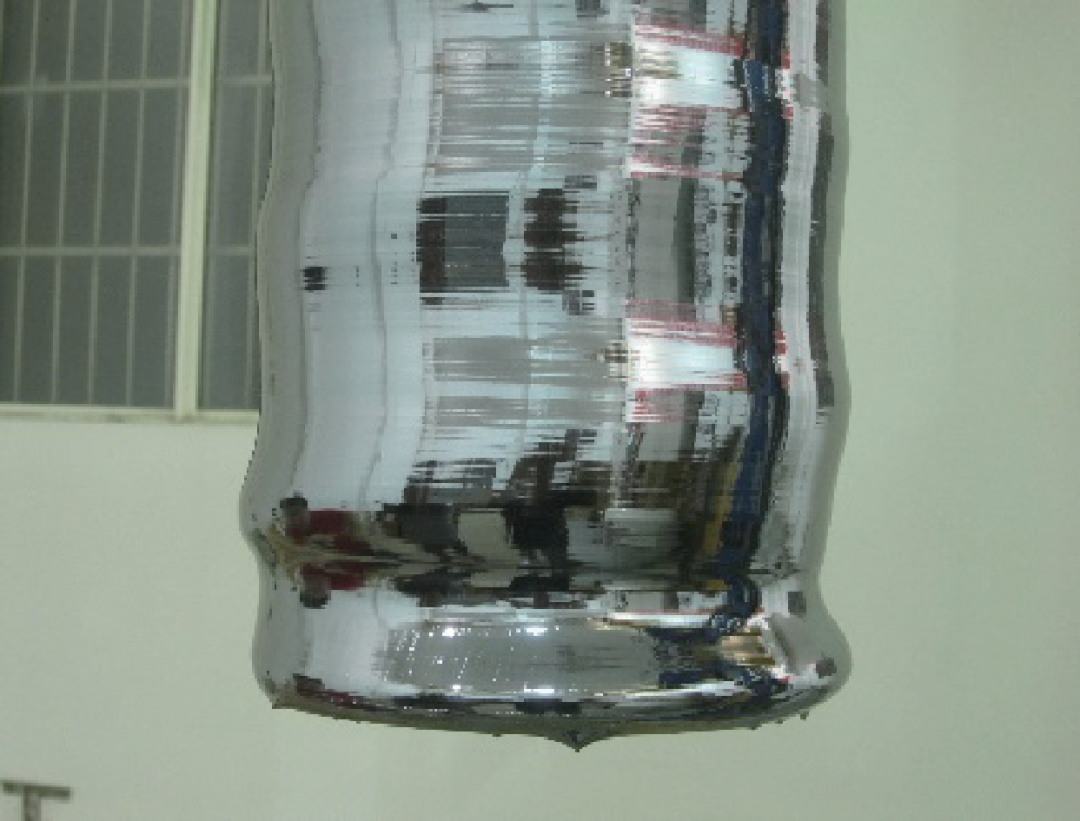

直拉法，也称切克劳斯基法，是最主流、应用最广泛的单晶硅制备方法，其产量约占全部硅单晶的80%。原理其实不复杂：将多晶硅原料在石英坩埚中加热熔化，再用一颗小小的籽晶从熔体中缓慢向上提拉，熔体在籽晶端部定向结晶，最终长成一根粗壮的单晶硅棒。

直拉法的优势在于可以生长出大直径的硅单晶，满足大规模工业生产的需求，成本也相对较低。但它有一个“先天不足”——坩埚引入的氧杂质不可避免。氧杂质不但会使红外透光率在特定波长（如9μm附近）产生特征吸收带，还会影响材料的整体光学均匀性。因此，直拉硅在3-5μm波段的红外光学应用中仍然足够可靠，但要用于更长波段的精密光学系统，就需要考虑其他选择了。

2. 区熔法：高纯之选

如果说直拉法是产量之王，那么区熔法就是纯度之王。区熔法的原理颇具巧思：将多晶硅棒竖直固定，用高频加热器将硅棒的一小段区域加热熔化，然后让这一小段熔区缓慢向上移动，利用杂质在熔体与固体中分凝特性的差异，像“洗”一遍一样将杂质驱赶到末端。

由于整个过程中硅熔体不与任何坩埚接触，也就不会引入来自石英容器的氧、碳等杂质污染，因此区熔法能够制备出氧含量极低、纯度极高的硅单晶，电阻率可以轻松突破1000 Ω·cm甚至更高。当然，代价是单晶直径受到限制（通常不超过150mm），而且生产成本远高于直拉法。

如果把直拉法比作“量大管饱的大厨”，那区熔法就是“精雕细琢的工匠”。两者各有其用武之地，并无绝对的优劣之分。

三、光学级硅的应用舞台

理解光学级硅的特性和制备方法之后，不妨来看看这位“隐身高手”究竟活跃在哪些领域。

红外窗口与透镜是最经典的应用场景。硅透镜和硅窗口片广泛应用于2-7μm波段的光学系统中，无论是热像仪的镜头、红外测温仪的窗口，还是红外LED的耦合透镜，都离不开光学级硅的身影。硅的密度仅有2.33 g/cm³，大约是锗的一半，这一优势使得它在航空航天等对重量敏感的场合中尤为受到青睐。

智能驾驶与安防监控则是近年来兴起的典型应用。车载红外摄像头中装配的硅透镜，能够在夜间、雾天等恶劣条件下帮助自动驾驶系统“看清”前方的路况；安防热成像设备则利用红外硅光学元件实现全天候不间断的目标监测和识别。这些技术正在变得越来越普及，甚至还被集成进智能手机、智能门锁等消费电子产品中。

医疗与健康领域同样离不开光学级硅的助力。从无创红外体温监测到医疗诊断设备中的光学组件，硅材料以优异的热传导率和化学稳定性支撑着众多医疗仪器的核心功能。

硅光子学则代表了光学级硅最前沿的方向。在人工智算力需求爆炸式增长的推动下，硅光技术正从实验室走向大规模产业化。预测显示，全球硅光子市场将从2025年的约26.5亿美元增长到2030年的约96.5亿美元，年复合增长率接近30%。硅光芯片将电子与光学功能集成于同一平台，有望突破传统电子芯片的带宽和功耗极限，成为下一代数据通信的核心技术。

四、常见误区澄清

关于光学级硅的认知误区，以下两点特别值得澄清。

误区一：光学级硅就是电子级硅，可以通用。 事实并非如此。电子级硅追求的是电学性能——载流子迁移率、杂质控制精度、缺陷密度等等；而光学级硅的核心诉求是红外透过率和光学均匀性。两者或许来源于同一条晶体生长线，但电阻率规格和验收标准完全不同。用在芯片里的硅通常电阻率只有1-20 Ω·cm，到红外光学领域就显得“不太够用”了；反过来，光学级硅那高到奢侈的电阻率，用在普通集成电路里又毫无必要。选用材料，请对号入座。

误区二：高电阻率硅在任何波段都透明。 这个说法需要酌情修正。高电阻率确实能有效抑制自由载流子吸收，但晶格本身还有一道“天花板”——当波长超过约8μm、接近硅的声子吸收区时，即便电阻率再高，硅也会逐渐丧失透明性，这正是光学级硅的有效透过波段上限大约是8μm的原因所在。

误区三：区熔硅在任何场合都优于直拉硅。 这需要具体问题具体分析。区熔硅的高纯无氧特性确实是它的亮点，但对于工作在3-5μm波段的应用而言，直拉硅在9μm处的吸收带压根不构成任何障碍——因为工作波长根本不在那个范围。如果没有实际需求却迷信“区熔一定更好”，结果往往是付出了更高的成本，却未必换来实质性的性能提升。好钢用在刀刃上，才是明智之选。
