封装设计方法学演进

本文将介绍封装设计方法学演进。

芯片-封装-系统的联合设计模式已成为国内芯片设计领域的核心研究与应用重点。该模式通过芯片、封装、系统三大层级的跨维度协同优化，实现了芯片纳米级互连结构、封装毫米级物理架构与终端系统功能需求的深度融合，能够有效解决产品研发与应用中电学、热学、力学等多维度的技术难题，是支撑高端芯片高性能、高集成化发展的核心技术路径。

相较于先进的联合设计模式，传统芯片研发采用独立串行设计模式，整体流程严格按照芯片设计、封装设计、系统设计的顺序依次推进。随着半导体工艺持续迭代，芯片性能指标不断提升，集成度与功能复杂度大幅增长，传统串行设计模式的弊端全面凸显。在复杂SoC芯片研发过程中，封装设计环节难以匹配高端芯片的参数需求，无法设计出适配的封装方案；同时，封装设计定型后，系统板级开发环节也常常无法达到预设的性能指标与应用效果。究其根本，传统串行设计流程的局限性，已经无法适配高集成、高性能、高可靠性芯片的产业化发展需求。下文将对传统芯片-封装-系统串行设计模式与现代化联合设计模式展开全面对比与详细剖析。

传统封装设计方法

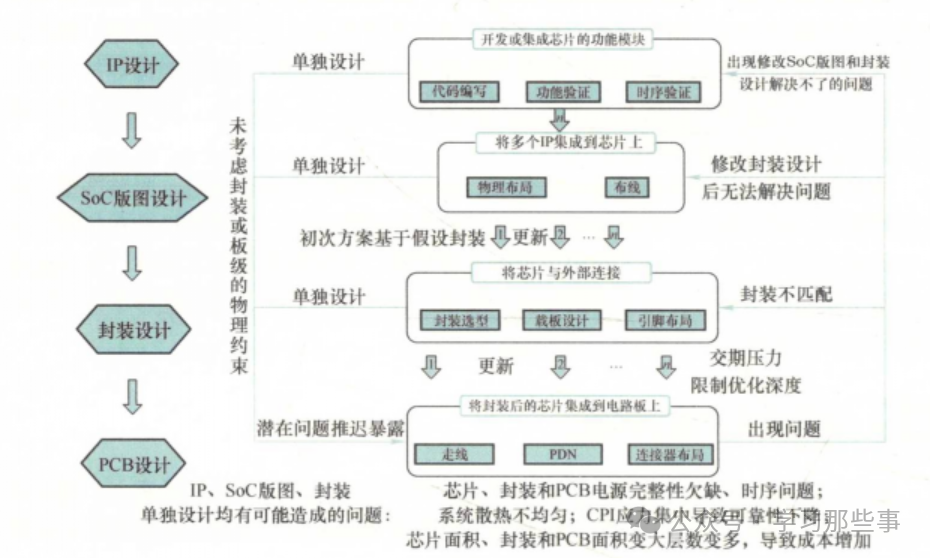

传统封装设计采用标准化串行研发流程，整体设计环节依次完成芯片设计、封装设计与系统PCB设计，各环节相互独立、分步推进，无前期协同与中期迭代优化空间。结合传统封装设计流程可看出，该设计模式存在三大核心缺陷，严重制约芯片产品的研发效率与性能上限。

第一，设计余量不足，系统适配性差。传统芯片设计工作独立于封装设计与PCB系统设计，三大环节逐级推进、互不干预，芯片设计处于整个研发流程的最前端，其设计结果直接决定后续环节的可行性与上限。芯片设计阶段的焊盘排布方案，会直接影响封装环节的引线键合工艺、封装基板叠层结构设计以及布线布局的可行性；而封装设计最终确定的引脚分布方案（Ball Map），又会直接约束PCB系统的叠层结构、布局布线方案。若芯片引脚节距设计过小，会大幅提升PCB布线与布局的设计难度，严重时会出现布线无法完成、引脚冲突等问题，导致整体设计方案作废。各环节独立设计、无预留适配余量的模式，极易引发层级间的设计冲突。

第二，仿真验证重视程度不足，性能适配能力薄弱。当前封装技术持续向轻薄微型化、高功率承载、高速高频传输的方向快速迭代，应用场景对封装的综合性能要求持续攀升。但传统封装设计模式普遍依赖经验化设计，对多物理场仿真、性能预判、参数优化的重视程度严重不足，传统的封装结构与设计方案已无法匹配先进IC芯片的性能需求，也难以满足终端PCB系统的稳定运行要求，易出现信号干扰、散热不良、结构稳定性不足等各类工程问题。

第三，研发周期冗长，市场竞争力不足。传统串行设计模式下，芯片设计、封装设计、PCB系统设计必须依次完成，无法并行推进，极大拉长了整体产品研发周期。从常规研发时长来看，芯片设计环节耗时约6个月，封装设计环节耗时约2个月，PCB系统设计环节耗时约1个月，整体完整研发周期长达9个月。过长的研发周期会导致产品上市节奏滞后，错失市场窗口期，大幅降低芯片产品的市场竞争力与产业化价值。

现代半导体产业高速发展，芯片应用场景持续拓展，产品性能要求、集成复杂度与可靠性标准不断升级，仅依靠芯片、封装、系统单一环节的局部优化，已无法满足整体系统的性能目标与落地要求。在此行业背景下，芯片-封装-系统联合协同设计（Co-Design）应运而生，通过打破各

芯片-封装-系统联合协同设计的落地实施，主要依托跨领域团队高效沟通、各环节技术早期介入、专业EDA工具协同支撑三大核心条件。跨领域沟通能够让芯片设计、封装设计、系统设计团队同步共享设计目标、技术参数与约束条件，消除信息壁垒；早期介入模式可在项目初始阶段，将系统级应用需求、性能约束融入芯片与封装设计环节，从源头规避设计缺陷；专业EDA工具则为多层级、多维度的设计验证与参数迭代优化提供技术支撑。

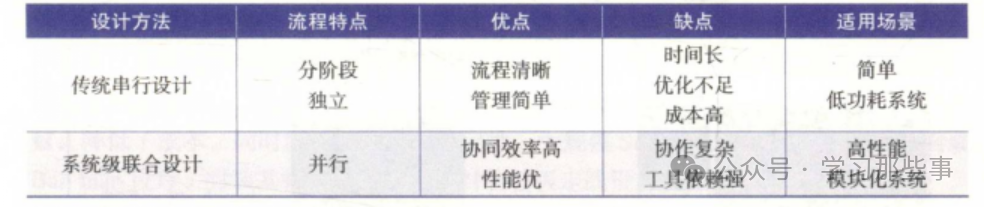

封装的综合性能是多维度参数共同作用的结果，可通过性能公式直观体现：Packaging Performance=f (Critical HSSpeed, Timing, I/O Map, Power, Size, Thermal, Mechanical, EMC, ESD, Material，DFM，DFT，Cost)。多尺度、多物理场耦合的封装仿真技术，是实现封装性能预判、设计快速迭代的核心手段，能够在封装设计阶段，同步完成电学完整性、热机械稳定性、生产可制造性、产品可测试性及加工成本等多维度指标的综合评估，提前规避设计风险，优化整体方案。传统封装设计与系统级联合协同设计的核心差异如下表所示。

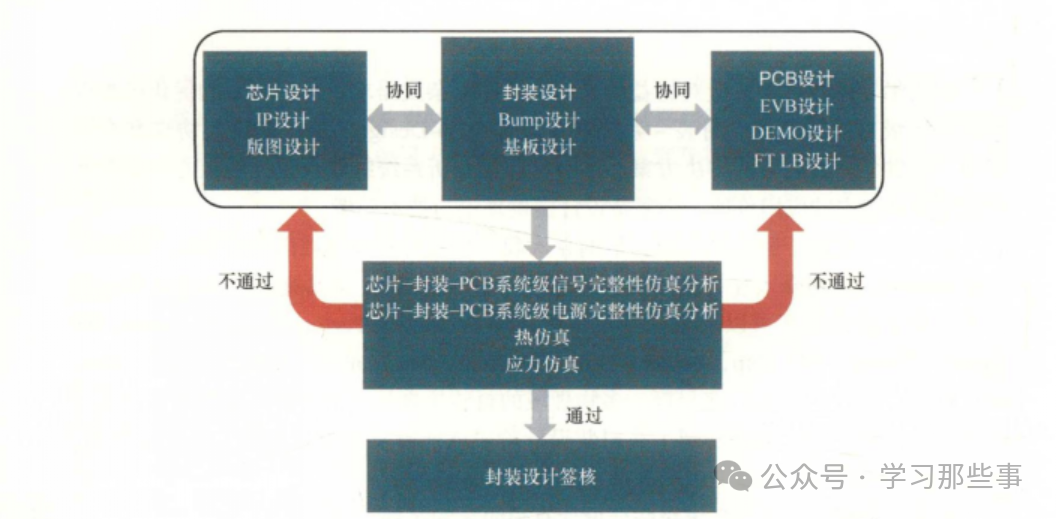

系统级联合设计的核心流程与技术架构如图2所示，该模式通过多研发层级的深度协作，全面提升工业芯片封装设计的效率、精度与可靠性。整体流程覆盖芯片IP/SoC设计、封装凸点布局与载板结构设计、系统PCB板级（EVB、DEMO、FTLB）设计全流程，依托电学、热学、力学多物理场仿真分析技术，完成芯片、封装、PCB系统的全方位设计验证与优化。该设计模式以电子设计自动化工具为核心载体，支持多物理场同步仿真，在设计过程中实时完成信号完整性、电源稳定性、散热性能、机械结构可靠性的迭代优化，确保设计方案可落地加工、成品芯片可稳定应用。同时，针对高可靠性工业芯片的严苛应用需求，该模式可针对性优化设计参数，保障芯片在复杂工业环境下长期稳定运行。

芯片-封装协同设计

芯片设计与封装设计存在极强的双向耦合关系，两大环节的参数设计相互制约、相互影响，核心影响因素主要分为两类。第一类为芯片IP布局对封装信号出球位置的影响，芯片内部各功能IP模块的焊盘排布方式，直接决定了封装载板的布线复杂度、布线长度与布局密度。通过优化IP焊盘布局位置，可有效缩短芯片信号传输路径，降低信号串扰风险，提升高速信号传输质量。在项目设计初期，将芯片IP焊盘排布与封装载板结构、布线方案同步协同规划，能够有效规避布线拥堵、线路交叉等问题，减少封装载板叠层数量，在保障性能的同时降低封装生产成本。第二类为芯片凸点布局对封装信号、电源扇出可行性及基板叠层结构的影响，SoC芯片的焊盘与凸点布局方案，直接约束封装基板的信号扇出路径与电源分配架构，若芯片设计与封装设计缺乏协同规划，极易出现信号交叉干扰、线路阻抗失配等问题，导致芯片整体电气性能下降，无法达到设计指标。

（1）芯片版图布局与封装出球位置协同设计

芯片版图的整体布局方案，不仅决定芯片自身的电气性能、散热性能与结构特性，还直接影响封装引脚排布、封装电气传输效率与散热能力，同时间接制约后续PCB系统的布局布线与整体应用效果。大规模SoC芯片集成DDR、PCIe等多种高速传输接口，对封装引脚位置、PCB板级布局布线有着严苛的位置与精度要求。基于系统应用需求，可将DDR功能IP模块集中排布于芯片左侧与下侧区域，匹配封装与PCB的引脚布局规范。在散热设计层面，为保障芯片整体散热均匀性，通常将高功耗内核模块布置在芯片中心区域；同时结合芯片电源分配架构特点，对内核模块进行对称式布局设计，均衡芯片工作过程中的整体热量分布，降低局部高温对封装散热系统的压力，提升芯片与封装的整体热稳定性。

（2）芯片版图信号排列与封装凸点、基板叠层协同设计

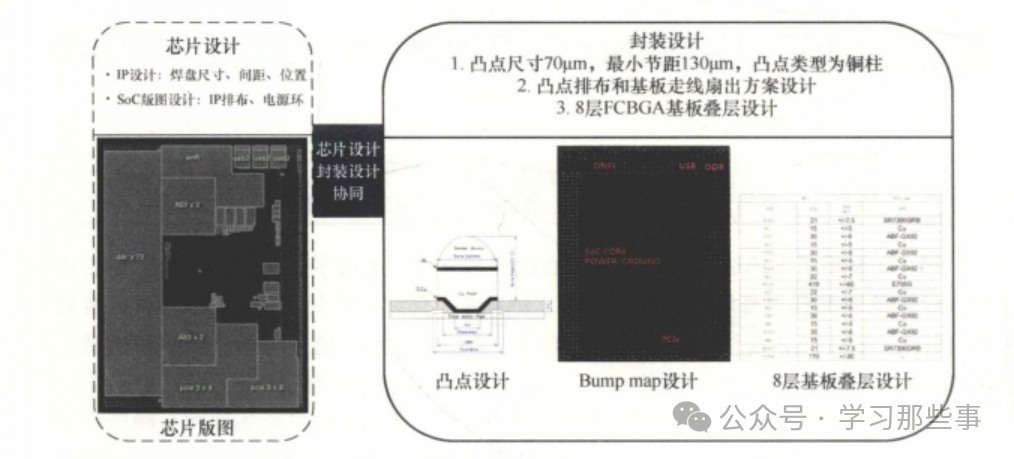

在FCBGA主流封装工艺中，凸点是实现芯片晶圆与封装基板电气互连、信号传输的核心通道，凸点的布局方式、结构尺寸与材质选型，直接决定封装外形尺寸、基板叠层数量、电气互连性能与整体封装成本。目前主流封装凸点材质分为锡球与铜柱两类，其中锡球凸点多用于大尺寸、常规速率的封装产品，工艺成熟、成本较低；铜柱凸点具备尺寸更小、精度更高、适配性更强的优势，广泛应用于小尺寸、高速高频的FCBGA封装场景。结合大规模SoC芯片的高性能、小型化封装需求，本次设计选用铜柱凸点作为核心互连结构。

芯片信号在封装基板上的有效扇出效果，主要受凸点间距、基板叠层数量、封装外形尺寸三大参数制约。为实现性能达标、工艺可控、成本最优的设计目标，封装设计需在满足芯片功能、电气性能与可靠性要求的前提下，最大限度精简基板叠层数量、压缩封装整体尺寸。大规模SoC芯片搭载海量DDR信号，这类信号对电气完整性、时序稳定性要求极高，是整个封装设计中的核心重难点环节，直接决定芯片高速传输性能。

为提升封装基板生产良率、控制制造成本，需精准匹配基板线宽、线间距参数。为在有限的芯片面积内完成全部凸点规整排布，通常采用70μm间距的铜柱凸点结构。基板叠层数量与产品良率、生产成本呈负相关，叠层越多，工艺复杂度越高、良率越低、成本越高，因此设计过程中需最大限度精简基板层数。部分高频DDR数据信号要求依托单层基板完成信号扇出，此类场景下最小凸点间距需满足基础工艺公式要求，即凸点间距最小值为凸点焊盘直径、单根信号线线宽与两倍信号线-焊盘间距的总和。通过采用交错式凸点排布方案，可充分利用芯片有效面积，优化空间布局效率，在单层基板架构下高效完成全部DDR数据信号的稳定扇出。

封装-PCB协同设计

在传统串行设计模式中，封装引脚布局方案与PCB板级布线方案分步设计、互不兼容，极易出现引脚排布与布线路径不匹配的问题，进而引发高速信号反射、电源分配不稳定、信号串扰等电气问题，严重影响系统整体稳定性。系统级联合协同设计模式，打破了封装与PCB的设计壁垒，在设计初期同步统筹封装引脚布局、基板布线与PCB板级架构，针对性优化高速信号传输路径与电源分配网络，从源头规避电气故障，保障系统长期稳定运行。

封装-PCB协同设计模式不仅有效提升了芯片系统的电气性能、结构组装可行性，还大幅减少了设计迭代次数，缩短研发周期，降低整体研发与生产成本。大规模SoC芯片的封装基板设计核心包含三大模块，分别为封装引脚分布（Ballmap）设计、封装基板叠层结构设计与封装基板布线布局设计。

常规传统设计模式下，封装Ballmap方案仅由封装工程师根据芯片扇出需求、封装工艺要求独立制定，完全忽略后续PCB系统的设计约束与应用需求。这种单一维度设计的Ballmap方案，往往无法适配PCB工程师的板级开发需求。封装引脚的排布方式直接决定PCB板级的布线路径、布线密度与叠层数量，不合理的Ballmap设计会直接导致PCB叠层数量增加、整体尺寸扩大，大幅提升PCB生产制造成本，极端情况下还会出现信号、电源走线无法完整布设的问题，造成整体设计方案失效。‍ END
