给晶体管装上“低阻力接口”：镍硅化物与接触孔清洁的工艺奥秘

晶体管与金属互连之间的接触界面深刻影响芯片功耗与性能。镍硅化物与接触孔原位干法清洁两项关键工艺，构筑低阻连接通道，是先进制程不可或缺的微观制造环节。

在芯片制造的前端，晶体管被制造出来；在后端，它们通过金属导线互连。但如何把这两者高效地连接起来，是一个容易被忽视却至关重要的环节。如果接口没做好，接触电阻就会飙升，导致芯片速度变慢、功耗增加。今天我们就来聊聊，工程师如何通过镍硅化物和原位接触孔干法清洁这两项工艺，给晶体管装上一个“低阻力接口”。

为什么要用镍硅化物？

在晶体管完成制造后，需要在源、漏、栅极区域沉积金属，形成金属硅化物，用来降低接触电阻。早期工艺曾使用钛或钴的硅化物，但在先进制程中，镍硅化物成为了主流选择。

镍硅化物有几个核心优势。它的形成温度较低，通常在400°C到600°C之间就能形成低电阻的NiSi相，而钴硅化物需要800°C以上。这意味着它对整个芯片的热预算影响更小。此外，镍与硅的消耗比是1:1，比钴或钛的1:2更节省硅材料，对于超浅结的先进晶体管至关重要。如果硅被消耗太多，浅结就会被“吃穿”，导致器件失效。镍硅化物的形成是一个分步的过程。在200°C到350°C时，会先生成富镍的Ni₂Si等中间相；温度升至400°C到600°C后，才转变为低电阻的NiSi；但如果温度超过700°C，就会变成高电阻的NiSi₂，反而会劣化性能。因此，精确控制退火温度是工艺成功的关键。

接触孔清洁：连接前的“最后一洗”

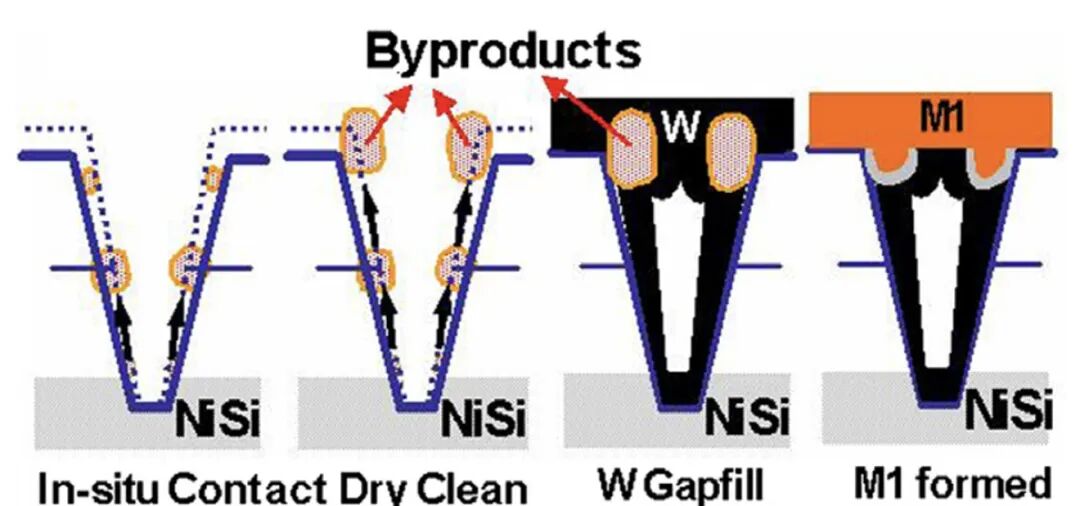

晶体管做好了，镍硅化物也形成了，接下来要在接触孔中沉积金属（通常是钨），把晶体管和第一层金属互连（M1）连接起来。但在沉积之前，接触孔底部暴露的镍硅化物表面，往往会覆盖一层极薄的自然氧化层和刻蚀残留物。这层污染会阻碍金属与硅化物的良好接触，导致接触电阻升高。为了解决这个问题，工程师会采用原位干法清洁工艺。所谓“原位”，是指清洁和后续的金属沉积在同一个真空腔体内完成，避免晶圆暴露在空气中再次被氧化。这种清洁通常使用含氟气体（如NF₃）配合远程等离子体，生成活性刻蚀剂，选择性地去除氧化层，同时尽量减少对下方镍硅化物和硅衬底的损伤。相比传统的氩离子溅射清洁，这种方法能有效避免接触孔顶部被“削尖”、副产物再沉积以及镍硅化物被过度消耗等问题。

从接触到导线：M1的形成

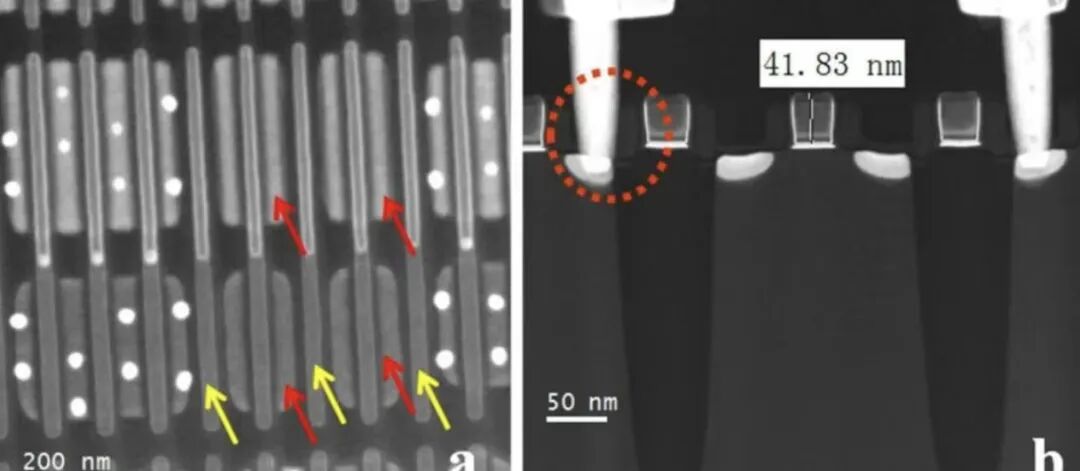

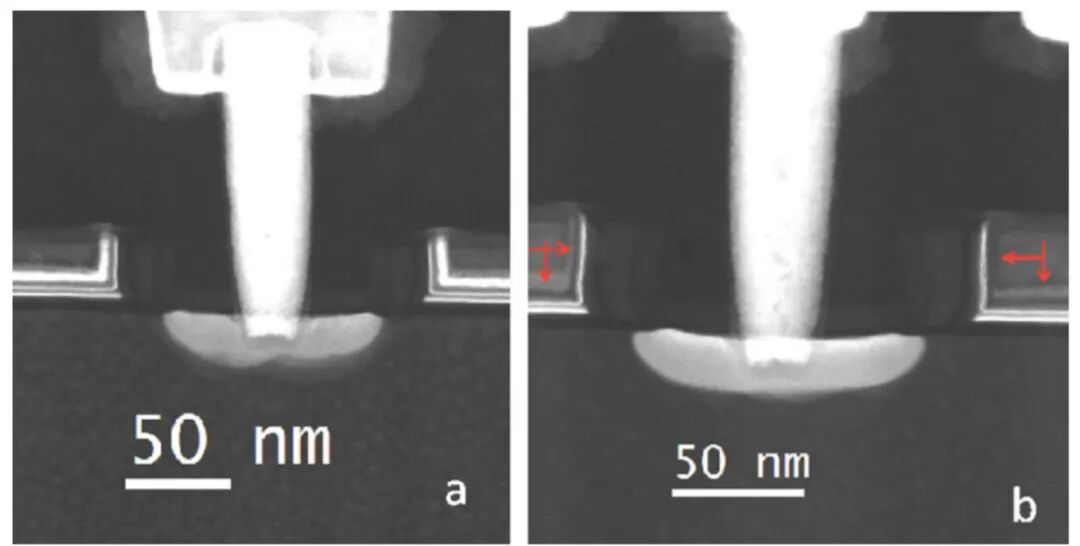

清洁完成后，接触孔内会沉积一层钛/氮化钛衬里层，再填充钨并平坦化，形成钨插塞。最后，通过大马士革工艺在接触孔上方沉积和刻蚀铜，形成第一层金属互连M1，将晶体管的电信号引出来。图中展示的正是这一系列工艺完成后的形貌——镍硅化物在底部形成低阻接触，经过清洁的界面干净无污染，上方的钨插塞和M1铜线将信号完整地传递出去。从镍硅化物的形成，到原位干法清洁，再到M1的沉积，每一步都在为降低接触电阻、提升芯片速度和可靠性服务。这些看似微观的工艺细节，最终决定了你手中那枚芯片能跑多快、有多省电。
