本文介绍了高可靠封装和检验。
高可靠封装

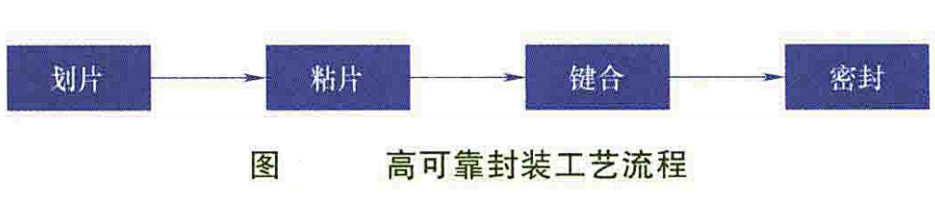

高可靠集成电路封装主要包括划片、粘片、键合和密封四个工序，如图所示。
划片是封装的第一步。它把整张晶圆分成多个独立芯片。常用方法有机械切割和激光划片。
粘片是固定芯片的过程。通过粘接、焊接或倒装焊等方式，把芯片安装到管壳或基板指定位置。
键合主要完成芯片与外部电路之间的连接。常用金丝、铝丝等材料，通过引线键合实现电连接。
密封是封装的最后一步。通过烧结密封、电阻焊等方法，将盖板和管壳连接起来，形成保护芯片的密封腔体。
封装过程虽然主要只有四个步骤，但每一步都直接影响器件可靠性。随着电子技术的发展，封装技术不断进步，已经形成了完整的工艺体系。高可靠封装不仅需要先进设备，也需要严格的工艺控制和长期经验积累。
检验

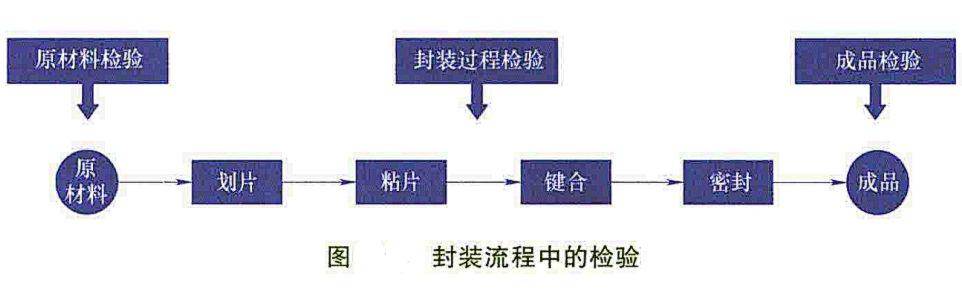

检验是保证封装可靠性的关键环节，贯穿整个封装过程。在封装开始前，需要对原材料进行检查，包括材料性能、尺寸和质量等，确保满足工艺要求。
在封装过程中，每完成一道工序，都需要进行对应检查。例如：
（1）划片后检查芯片外观和尺寸，确认是否存在裂纹、崩边等问题。
（2）粘片后检查芯片位置、粘接质量和结合强度。
（3）键合后检查焊点形貌、引线质量和连接可靠性。
（4）密封后检查封装完整性，确认器件具有良好的保护能力。
生产过程中还需要通过目检、自动检测和统计过程控制（SPC）等方式，及时发现异常并调整工艺。
封装完成后，还需要进行筛选试验、可靠性试验和一致性检验，保证产品满足使用要求。
高可靠集成电路封装不仅依靠划片、粘片、键合和密封等基本工艺，还需要严格的检验体系和标准体系支持。
封装质量决定器件最终可靠性。只有控制材料、工艺、检测和质量管理全过程，才能保证器件在复杂环境下长期稳定工作。
