本文介绍了集成电路粘片可靠性问题与解决路径。
失效模式分析与导热胶失效机理
在集成电路封装过程中，粘片工艺承担着芯片固定、热量传递以及电气连接的任务，作为芯片与封装基体之间的关键连接环节之一，粘片质量直接影响着器件的长期可靠性，然而，粘片过程涉及材料界面、热机械应力、固化反应以及后续封装环境等多方面的因素，任何一个环节控制不好，都有可能会造成器件性能下降甚至失效。
为了提前发现这些潜在的风险，工程领域通常采用失效模式与影响分析（Failure Mode and Effects Analysis，FMEA）方法，对粘片过程中的失效问题进行系统的评估，FMEA是一种以预防为核心的可靠性分析工具，其基本思想是在产品设计和生产阶段提前识别可能发生的故障，分析失效产生的原因以及可能造成的影响，并制定针对性的改善措施，与传统“发生问题后再解决”的方式不同的是，FMEA更强调从失效结果反向追溯根源，通过分析器件结构、材料选择、工艺流程以及制造条件中的风险因素，在产品批量生产前消除潜在隐患。
在粘片工艺分析中，失效模式是FMEA关注的重点。通过研究不同失效现象的形成机理，可以明确可靠性控制方向，并结合失效严重程度、发生概率以及检测难度建立风险评价体系，其中，风险优先数（Risk Priority Number，RPN）能够帮助工程人员判断不同问题的影响等级，从而优先解决对产品可靠性影响最大的因素。

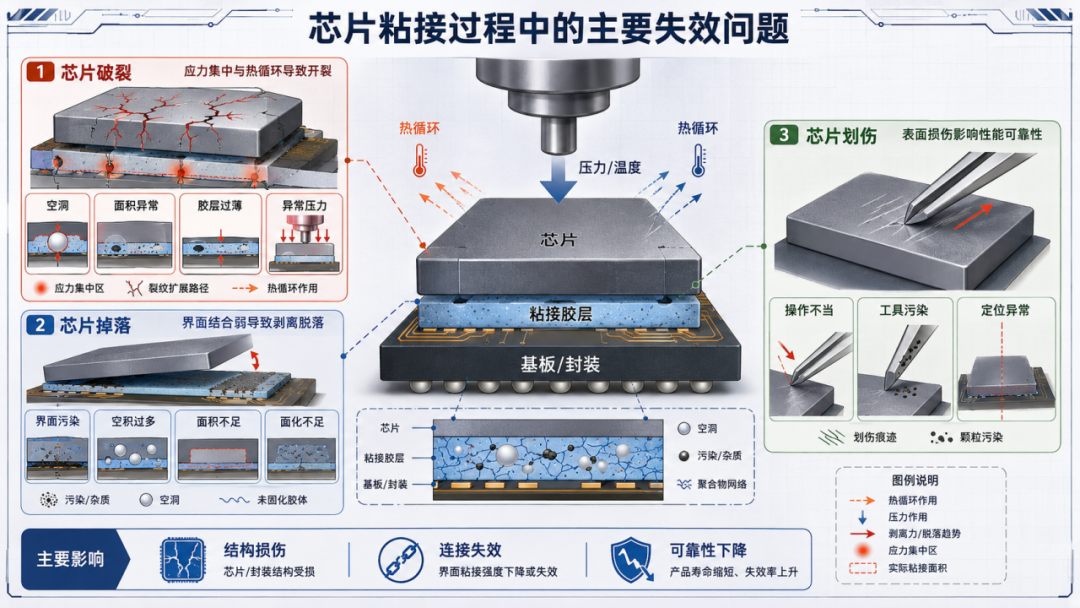

芯片粘接过程中的主要失效问题
粘片工艺的核心目标是将芯片牢固固定在管壳或基板上，同时保证稳定的导热和导电通道。但在实际生产过程中，由于材料特性、设备状态和工艺参数变化，芯片粘接仍可能出现各式各样的失效模式。
其中，芯片破裂是归属为较严重的一类问题，芯片本身是属于脆性材料，在粘接过程中如果受到异常的应力，容易产生裂纹甚至完全损坏，造成芯片破裂的重要原因之一是粘接区域内部存在过多的空洞，空洞会降低芯片与基板之间的有效接触面积，在温度循环过程中，由于芯片、胶层以及基板之间热膨胀系数有所不同，空洞边缘容易形成应力集中区域。当这种应力长期累积并超过材料承受能力时，就可能会导致芯片碎裂。
除了空洞问题，粘接面积和胶层厚度同样也会影响芯片的受力状态。涂胶面积过大或过小，都会导致胶层分布不均，使得芯片局部受力不一致；胶层过薄，则无法充分发挥缓冲应力和传递热量的作用，使芯片更容易受到机械冲击。此外，取片、放片过程中的异常压力也可能会造成芯片损伤，这类问题通常与设备调试状态或设备故障有关。
相比芯片破裂，芯片掉落则属于另一种典型失效形式，其本质是粘接强度不足，当芯片与基板之间无法形成稳定结合时，芯片可能在长期振动、温度变化或机械冲击过程中脱离封装结构。
导致芯片掉落的原因较为复杂，其中粘接界面污染是常见因素之一，芯片背面、管壳或基板表面的灰尘、油污等杂质，会在胶黏剂和基体之间形成一个隔离层，使得两者无法充分结合，同时，粘接区域空洞过多也会降低有效连接面积，使芯片实际承受能力下降，如果实际涂胶面积小于设计要求，或者胶黏剂未完全固化，也会造成粘接强度不足，增加芯片脱落风险。
除了结构性失效，芯片划伤也是生产过程中需要重点去关注的问题，粘片过程中，操作人员经验不足、工具污染或设备定位异常，这些都可能会导致芯片表面产生机械损伤，部分轻微划伤虽然不会马上使得器件失效，但可能破坏芯片表面钝化层，使器件在长期使用过程中出现可靠性下降，而严重划伤则可能直接影响芯片内部电路功能。
水汽残留与粘接短路带来的长期风险
在聚合物粘片过程中，如果固化参数控制不合理，胶黏剂内部的挥发物无法完全排出，就可能形成气体残留。这些残留气体在温度循环环境下会反复地经历热胀冷缩，对粘接界面产生持续应力，随着循环次数增加，应力会不断集中并沿薄弱区域释放，逐渐形成裂纹通道，最终导致胶层断裂或芯片脱落，此外，残留气体在长期储存或高温环境中释放，还可能造成芯片表面和引线键合区域氧化，使得电性能下降的同时，也带来了键合强度降低的问题。
对于采用导电胶或合金焊料的封装结构，还需要关注粘接短路问题，当导电材料进入芯片表面非预期区域时，可能形成异常导电路径，例如，导电胶滴落至芯片焊盘区域，或者焊料颗粒搭接还没有被钝化保护的位置，都会导致电路短路，从而影响器件正常运行。
综合来看，粘片失效通常并不是由单一因素造成，而是多个因素共同作用的结果，粘接面积不足、固化不充分、界面污染、空洞过多以及应力分布不均，都可能成为可靠性下降的重要原因。因此，在实际生产过程中，需要通过FMEA分析提前识别风险，并针对关键因素进行优化控制。
导热胶失效机理分析
除了制造过程中的缺陷，导热胶自身材料特性也决定了粘接结构的长期可靠性，由于导热胶属于聚合物复合材料，在使用过程中会受到湿热、温度循环、机械应力等多种环境因素影响。
其中，吸湿和氧化腐蚀是较常见的问题，导热胶具有一定吸湿能力，在潮湿环境下，水汽会进入胶层内部，当水汽与杂质离子共同存在时，不同金属材料之间可能会形成电化学腐蚀，导致界面金属层氧化，使之接触电阻增加，同时降低粘接强度，高温环境会进一步加速这一过程。不过，对于金、铂、银等化学稳定性较高的贵金属材料，其腐蚀和氧化现象相对较弱，裂纹和分层则是导热胶失效中最典型的问题之一。封装结构实际上是一种多材料组合体，其中包含芯片、胶层、陶瓷、金属外壳以及基板等不同材料。由于这些材料热膨胀系数存在差异，在温度变化时会产生热机械应力。

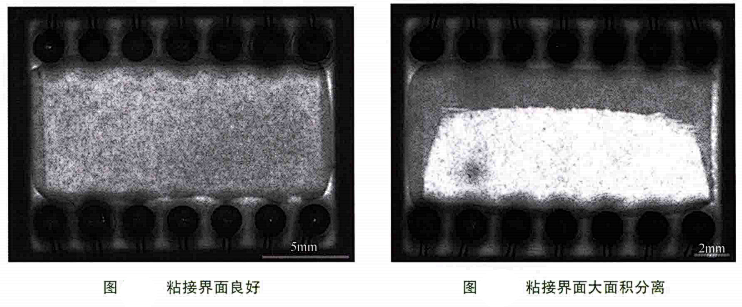

尤其是在高低温循环环境下，各组成材料不断膨胀和收缩，长期作用之下会使胶层产生疲劳损伤，最终形成裂纹，导热胶裂纹主要表现为三种形式：胶层与被粘接材料之间发生界面剥离，胶体内部发生断裂，以及两种情况同时出现的复合失效。
此外，导热胶还可能发生蠕变现象，由于聚合物材料具有黏弹性特点，在长期受力情况下会产生缓慢变形，当工作温度超过玻璃化转变温度（Tg）后，分子链运动增强，材料变形更加明显，会在界面区域形成较大应力，最终诱发裂纹。因此，控制器件工作温度低于胶体Tg，是降低蠕变风险的重要措施。
胶量、胶层厚度与外部应力对可靠性的影响

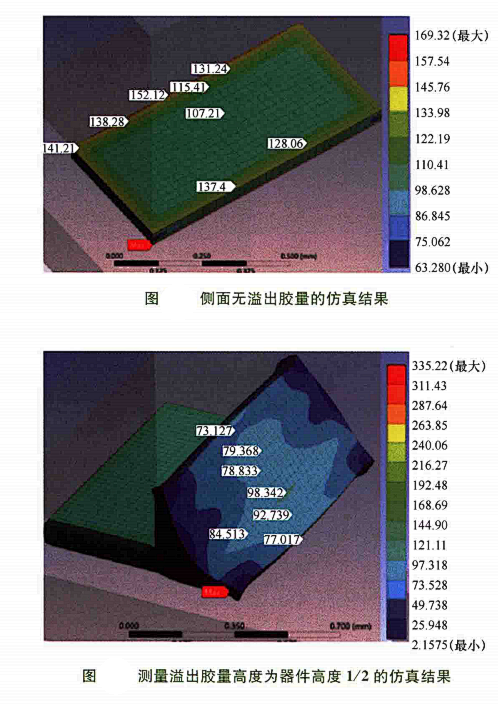

在粘片过程中，胶量控制同样十分关键，很多情况下，人们认为增加胶量能够提高粘接强度，但实际并非如此，研究发现，过多的溢胶会增加胶层边缘区域的应力，使其在温度循环过程中更容易出现裂纹。因此，导热胶并不是越多越好，而需要根据结构尺寸和工艺要求控制合理范围。
胶层厚度也会影响封装结构中的应力分布，适当增加胶层厚度，可以增强缓冲能力，降低芯片受到的机械应力。但如果胶层过于厚，则又可能影响热传递效率，因此，实际设计中需要在应力释放和散热性能之间取得平衡，值得注意的是，有些粘接失效并非是由于导热胶自身性能下降造成，而是由后续封装过程引入的机械应力导致。例如，在密封或焊接过程中，如果设备受力不均，会使得原本稳定的粘接界面受到破坏，产生裂纹和空洞。随着后续温度循环、机械冲击等可靠性试验继续作用，损伤则会逐渐扩大，最终导致基板脱落，这说明粘片可靠性并不是一个独立问题，而是与整个封装流程密切相关。
导热胶保存和使用过程中的影响因素
除了工艺过程，导热胶的储存和使用方式也会影响最终性能，部分胶黏剂需要低温保存，在生产过程中，如果未使用完的材料经历多次冷冻和回温，空气中的水汽也有可能进入胶体内部，使得固化剂逐渐失效，吸附水分还会引起聚合物塑化和膨胀，使玻璃化转变温度降低，同时削弱材料强度和模量，加速胶体老化。另外，胶黏剂使用前的混合状态也十分重要，对于双组分胶黏剂，如果搅拌不充分，会导致固化剂分布不均，使部分区域无法完全固化，对于含银导电胶，如果银粉与树脂基体混合不均，则可能造成导电性能下降。
粘片工艺虽然只是芯片封装中的一个基础环节，却直接影响器件长期可靠性，从芯片破裂、掉落，到导热胶裂纹、分层、腐蚀以及老化，每一种失效现象背后都涉及材料、工艺和环境因素的共同作用。
