刻蚀选择比不稳怎么办?各向异性、均匀性、残留和过刻逐项确认

来源:中国科学院半导体研究所 制造工艺 5 次阅读
摘要:本文将介绍刻蚀选择比决定因素和刻蚀不稳定性排除思路。 选择比不稳时,第一反应不要只盯刻蚀速率,更不要直接把功率、时间、气体流量一起改。 很多刻蚀异常看起来都是“没刻干净”或“刻过了”,但真正要分开判断的是三件事:选择比有没有变化;各向异性有没有变差;片内、片间或批次间均匀性有没有漂移。 这三件事对应的排查路径不同。如果混在一起看,很容易把残留、过刻、侧蚀和检测误差都归因到“参数没调好”。 先把

本文将介绍刻蚀选择比决定因素和刻蚀不稳定性排除思路。

选择比不稳时,第一反应不要只盯刻蚀速率,更不要直接把功率、时间、气体流量一起改。

很多刻蚀异常看起来都是“没刻干净”或“刻过了”,但真正要分开判断的是三件事:选择比有没有变化;各向异性有没有变差;片内、片间或批次间均匀性有没有漂移。

这三件事对应的排查路径不同。如果混在一起看,很容易把残留、过刻、侧蚀和检测误差都归因到“参数没调好”。



先把三个问题拆开

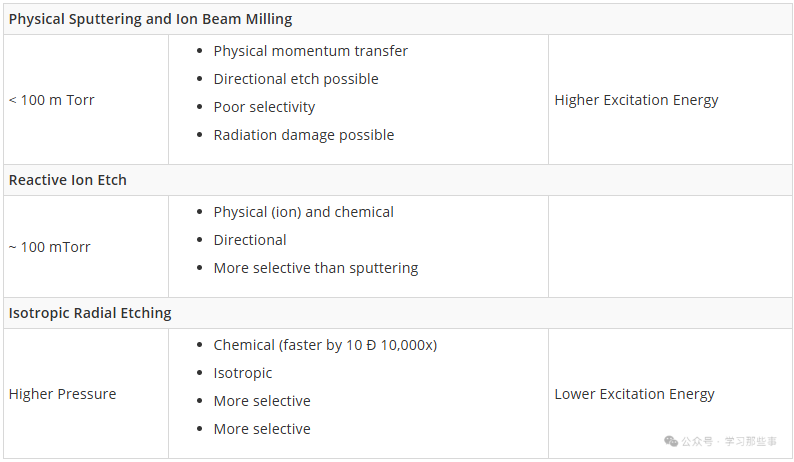

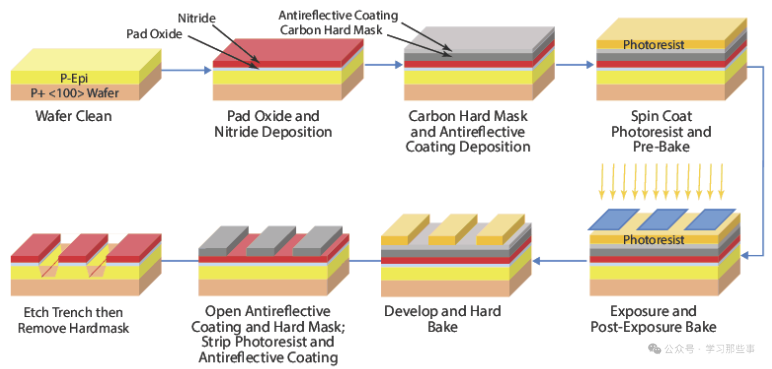

选择比,关注的是目标材料与掩膜、停止层或相邻材料之间的刻蚀速率比例。

例如同一套Recipe下,目标层刻蚀速率下降,掩膜消耗却没有同步下降,选择比就会变差。结果可能表现为掩膜余量不足、底层受损、窗口提前失控。

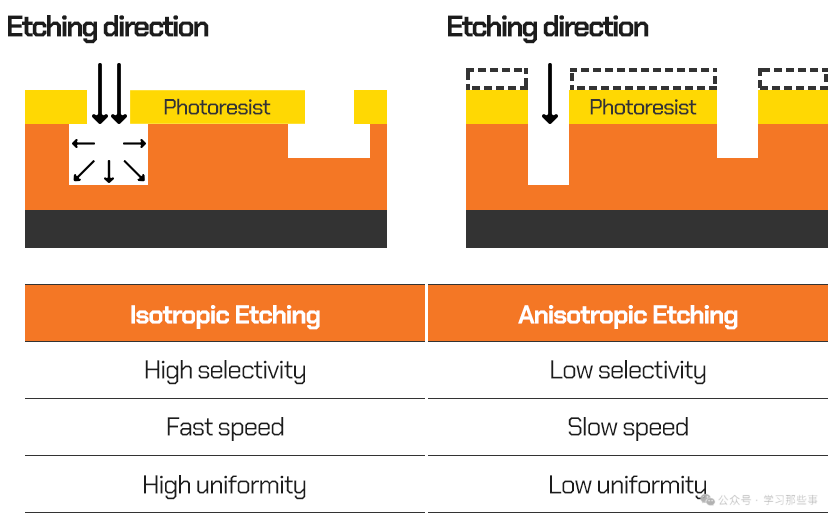

各向异性,关注的是垂直方向和横向方向的刻蚀差异。

如果各向异性变差,常见表现不是单纯“刻不动”,而是侧壁形貌变圆、线宽偏移、侧蚀增加、底部轮廓不干净。

均匀性,关注的是片内、片间、批次间以及腔体位置差异。

如果均匀性差,同一片上中心和边缘结果不同,或者同一批内前后片趋势不同,优先看腔体状态、温控、气流分布、载片状态和清洗周期,而不是先改主参数。

推荐排查顺序

遇到刻蚀选择比不稳,可以按下面顺序推进。

第一步:先做速率Map和终点趋势

先确认目标层刻蚀速率、掩膜消耗速率、停止层损伤是否同步变化。

重点看:片内中心/边缘是否有系统性差异;连续批次是否呈单向漂移;同一腔体不同时间段是否有明显波动;endpoint信号是否提前、滞后或噪声变大。如果没有速率Map,只凭单点厚度或单个截面判断,很容易把局部异常误判为整体选择比问题。


第二步:看残留、过刻和侧壁形貌。选择比问题不能只看“剩多少厚度”,还要看形貌。建议至少确认:底部是否有残留;掩膜顶部是否被过度消耗;侧壁是否有明显侧蚀或粗糙;线宽是否发生偏移;底层是否有损伤、凹坑或异常粗化。

如果残留集中在特定区域,优先查均匀性和局部负载效应。如果过刻后底层损伤明显,优先查选择比和过刻时间。如果侧壁轮廓变差,优先查等离子体方向性、压力、偏压、气体体系和温控。

第三步:确认材料和掩膜批次。很多选择比漂移并不是刻蚀设备单独造成的。

需要同步确认:薄膜厚度和组成是否变化;掩膜材料、厚度、硬化状态是否一致;光刻胶烘烤、显影和残胶状态是否变化;前道清洗是否引入表面状态差异;来料批次是否更换。如果材料端发生变化,继续强行调Recipe,短期可能压住指标,但窗口会变窄,后面更容易批量波动。

第四步:看腔体状态。腔体状态要重点看趋势,而不是只看当天是否报警。建议关注:腔体清洗后前几片是否异常;seasoning是否充分;RF功率、偏压、压力、气体流量是否有趋势漂移;ESC温度和背氦是否稳定;腔体壁沉积是否影响等离子体状态;同一Recipe在不同腔体间是否有差异。

第五步:最后再调参数。参数调整要建立在异常类型明确之后。如果是残留为主,可能需要看刻蚀时间、终点策略、气体比例和局部负载。如果是侧蚀为主,优先看压力、偏压、钝化/刻蚀平衡和温度。如果是掩膜消耗过快,优先看选择比、功率组合、化学体系和掩膜状态。如果是片内不均匀,优先看气流、温控、载片、腔体状态和夹持条件。

常见误区

误区1:把残留、过刻和侧蚀都叫“选择比不好”。残留更偏向“刻不干净”。过刻更偏向“刻蚀窗口或终点策略失控”。侧蚀更偏向“各向异性和侧壁保护不足”。三者可能同时出现,但排查时要先分主次。

误区2:只看最终良率,不看形貌证据。良率下降只能说明结果变差,不能直接说明原因。刻蚀问题必须结合厚度、CD、SEM截面、表面残留、终点曲线和设备趋势一起判断。

误区3:忽略检测方法一致性。如果前后使用的测厚点位、SEM位置、采样片、清洗前后状态不一致,数据本身就可能引入偏差。先确认检测一致性,再讨论工艺漂移。

误区4:一上来就大幅改Recipe。刻蚀参数之间强耦合。功率、压力、气体比例、温度和过刻时间单独看都有方向,但组合后可能带来新的副作用。没有证据链时大幅改Recipe,容易把窗口调窄。‍
