RDL电镀厚度不均,先查光刻开口、电流密度还是搅拌条件?

来源:中国科学院半导体研究所 制造工艺 38 次阅读
摘要: 先进封装 RDL 铜电镀厚度不均诱因复杂,包含光刻图形、种子层、电场、传质、药液多维度因素,不可盲目调整电流与电镀时长。文中给出标准化排查逻辑:先通过厚度 Map 判定不均类型,再按光刻开口→种子层→电流参数→搅拌槽液的顺序定位根因。 RDL电镀厚度不均时,不建议第一步就把电流调大,也不建议直接延长电镀时间。 厚度不均通常不是单一参数造成的。它可能来自图形开口、电流分布、种子层状态、槽液传质、添

先进封装 RDL 铜电镀厚度不均诱因复杂,包含光刻图形、种子层、电场、传质、药液多维度因素,不可盲目调整电流与电镀时长。文中给出标准化排查逻辑:先通过厚度 Map 判定不均类型,再按光刻开口→种子层→电流参数→搅拌槽液的顺序定位根因。

RDL电镀厚度不均时,不建议第一步就把电流调大,也不建议直接延长电镀时间。

厚度不均通常不是单一参数造成的。它可能来自图形开口、电流分布、种子层状态、槽液传质、添加剂、搅拌、温度,也可能来自测量方法本身。

如果不先判断不均匀发生在什么尺度,后面的调整很容易变成“一个问题压下去,另一个问题冒出来”。

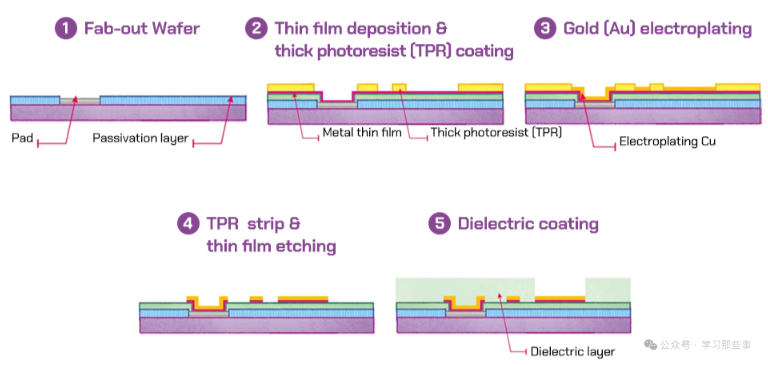

图1 RDL Cu电镀步骤

1. 先确认是哪一种厚度不均

RDL电镀厚度不均,至少要分三层看。

第一层是片内不均匀。

比如中心厚、边缘薄,或者边缘厚、中心薄。这类问题通常和电场分布、接触、旋转、流场、槽体设计、屏蔽或边缘效应有关。

第二层是图形密度不均匀。

同一片晶圆上,密集区和疏图区厚度不同,线条和大pad厚度不同。这类问题更容易和开口面积、电流分布、局部传质、添加剂消耗有关。

第三层是局部形貌不均匀。

比如局部过镀、凹陷、粗糙、空洞、边缘鼓包、线宽异常。这类问题通常需要同时看光刻开口、种子层连续性、前处理、电镀参数和槽液状态。

先分清尺度,再决定先查哪里。

2. 光刻开口:先看入口是否一致

RDL电镀不是在裸片上随意长铜,而是在光刻胶图形开口里沉积金属。

如果开口本身不稳定,后面的电镀再怎么调,也只能在不稳定的入口上做补偿。

需要重点看:

- 光刻胶厚度是否一致;

- 开口尺寸是否偏小或偏大;

- PR侧壁是否垂直;

- 显影是否完全;

- 开口底部是否有残胶;

- 大pad、细线、via开口的图形密度是否差异过大;

- 曝光、显影、烘烤是否发生批次漂移。

如果厚度异常集中在特定图形或特定开口尺寸上,光刻开口和图形密度要放在电流参数之前查。

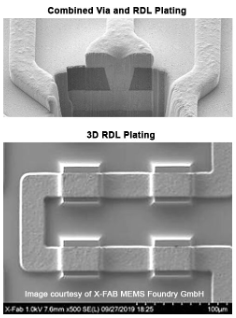

图2 RDL电镀微观形貌示例

3. 电流密度:影响沉积速率,也影响形貌窗口

从电化学沉积角度看,电镀厚度和通过的电荷量直接相关。简单说,同样时间下,电流密度越高,沉积速率通常越快。

但这不代表电流密度越高越好。

电流密度过高时,可能出现:

- 局部铜离子供应不足;

- 添加剂消耗不均;

- 大开口和小开口沉积差异放大;

- 表面粗糙或结晶异常;

- 边缘区域过镀;

- via或线槽填充形貌变差。

电流密度过低时,可能出现:

- 沉积速率不足;

- 产能下降;

- 部分区域填充不充分;

- 厚度目标难以稳定达到。

所以电流密度不是单独调的,它必须和开口面积、槽液浓度、添加剂、搅拌、温度、时间和电场分布一起看。

4. 搅拌和传质:不是“搅得越强越好”

电镀过程中,金属离子需要从槽液主体传到晶圆表面。这个过程受扩散层、流场、晶圆旋转、喷流、搅拌和槽体结构影响。

搅拌不足时,可能出现:

- 局部铜离子供应不足;

- 厚度随图形密度变化明显;

- 大面积区域沉积不足;

- via或深开口填充不充分;

- 沉积表面粗糙。

搅拌过强或流场不均时,也可能带来问题:

- 局部冲刷差异;

- 晶圆不同区域沉积速率差异;

- 细线区域形貌不稳定;

- 添加剂分布和消耗不均。

因此,搅拌条件要和厚度Map一起看。只看槽液参数,不看片内位置分布,很难判断是不是传质问题。

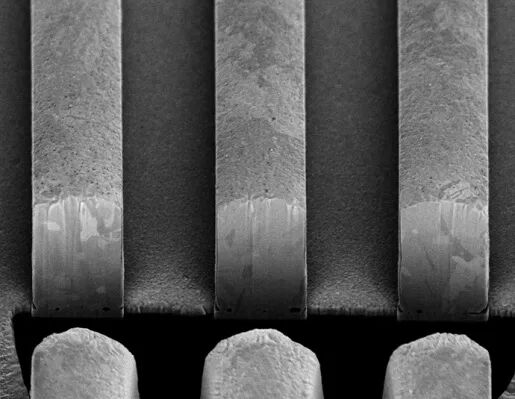

图3 RDL线条电镀形貌资料图

5. 推荐排查顺序

第一步:先做厚度Map和截面对照

先确认不均匀发生在哪里。

建议至少分四类记录:

- 中心到边缘的厚度趋势;

- 密集区和疏图区差异;

- 线条、pad、via之间差异;

- 同片、同批、同腔体或同槽体的重复性。

如果只有单点厚度,没有Map和截面,很容易把局部异常误判为整体电镀问题。

第二步:检查光刻开口和PR形貌

重点看开口是否真的打开,开口尺寸是否符合设计,PR侧壁是否异常,底部是否有残胶或污染。

如果开口底部有残留,电镀厚度可能局部不足。

如果PR侧壁倾斜,实际沉积窗口会变化。

如果密集区和疏图区差异明显,需要评估图形密度对电流分布和传质的影响。

第三步:确认种子层和前处理

RDL电镀前的种子层状态会直接影响电流路径和初始成核。

重点确认:

- 种子层是否连续;

- 是否存在局部氧化;

- 前处理是否充分;

- 表面是否有有机残留或颗粒;

- 接触电阻是否异常;

- 边缘或夹持区是否引入异常。

如果种子层不连续,后面调电流和搅拌都只能局部补偿,根因仍然没有解决。

第四步:看电流密度、时间和电场分布

电流密度要结合总开口面积和图形分布看。

需要确认:

- 电流密度是否按实际开口面积计算;

- 电镀时间是否与目标厚度匹配;

- 晶圆边缘是否有过镀;

- 接触点附近是否异常;

- 是否使用屏蔽、辅助电极或边缘补偿;

- 同一Recipe在不同图形上的窗口是否足够宽。

如果边缘厚、中心薄,可能需要看边缘电场和接触。

如果密集区薄、疏图区厚,可能需要看图形密度、电流分布和传质。

第五步:查槽液、添加剂、搅拌和温度

槽液不是只看主盐浓度。

还要看:

- 铜离子浓度;

- 酸度;

- 氯离子;

- 光亮剂、整平剂、抑制剂;

- 槽液老化;

- 过滤状态;

- 金属污染;

- 温度稳定性;

- 搅拌和流量稳定性。

如果厚度和形貌同时波动,要优先查槽液和添加剂状态。

如果厚度随位置变化明显,要把槽液状态和流场分布一起看。

RDL电镀厚度不均,不是单纯“电流大一点”或“时间长一点”的问题。

建议顺序是:

先做厚度Map和截面,确认不均匀尺度;再查光刻开口和种子层;然后看电流密度、电场分布、槽液、添加剂、搅拌和温度。‍
