TaC涂层是什么？在半导体制造中有什么作用？

碳化钽（TaC）涂层凭借超高温稳定性与优异化学惰性，成为半导体高温工艺的关键防护材料。本文解析其 CVD 制备工艺，聚焦 SiC 长晶、GaN/SiC 外延等核心应用场景，梳理行业需求逻辑与国产替代趋势。

碳化钽（TaC）属于超高温陶瓷材料，熔点高达约3880℃，密度约13.9g/cm³，热导率约22W/(m·K)，热膨胀系数约6.3×10⁻⁶/K，对硅蒸汽、氢气、氨气等具有突出的化学惰性。碳化钽TaC涂层是以碳化钽为主体的防护涂层，通常通过化学气相沉积（CVD）工艺在高纯石墨、C/C复合材料或SiC陶瓷等基材表面形成高致密、高纯度、高附着力的保护层。CVD是半导体领域最主流的制备路线，典型体系如TaCl₅-CₙHₘ-H₂-Ar，在可控温压条件下使前驱体反应沉积出致密TaC层，其优势在于纯度高、致密可控、厚度与形貌可调。

半导体制造为何需要TaC涂层

以碳化硅（SiC）为代表的第三代半导体，核心瓶颈往往在于极端工艺环境下如何维持高纯度、热场稳定与长寿命。SiC单晶的主流生长方式是物理气相传输（PVT）法，在约2000~2500℃、低压条件下使SiC原料升华并输运至籽晶结晶。热场中大量使用高纯石墨或碳碳复合材料作为坩埚、导流筒、籽晶托等部件，但这些材料在超过2200℃时会遭受硅或含硅气相的严重腐蚀，释放碳颗粒与杂质，导致碳包裹物、多晶形核、微管等缺陷。传统SiC涂层石墨在部分场合能起保护作用，但当工艺向更大尺寸、更长炉次推进时，其界面热化学交互仍限制良率与寿命，因此行业开始系统评估更耐高温的TaC涂层体系。

TaC涂层在半导体制造中的典型应用

1. SiC PVT单晶长晶热场

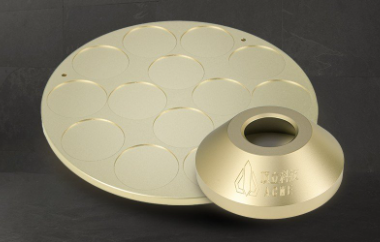

在PVT长晶炉中，TaC涂层应用于坩埚内壁、导流环、籽晶托、顶盖等结构件。其核心作用是阻断硅蒸汽对石墨的侵蚀，减少石墨剥蚀产生碳颗粒进入气相进而形成碳包裹体的路径；同时改善坩埚边缘温场，降低边缘多晶倾向；并延长部件使用寿命，稳定炉况，提升工艺可重复性。具体部件包括多孔TaC或TaC涂层多孔石墨用于过滤碳颗粒并均匀气流，TaC涂层环隔绝硅蒸汽与坩埚壁反应，TaC涂层导流筒引导气流向籽晶汇聚，TaC涂层籽晶托防止顶盖被腐蚀。

2. 外延与MOCVD腔体部件

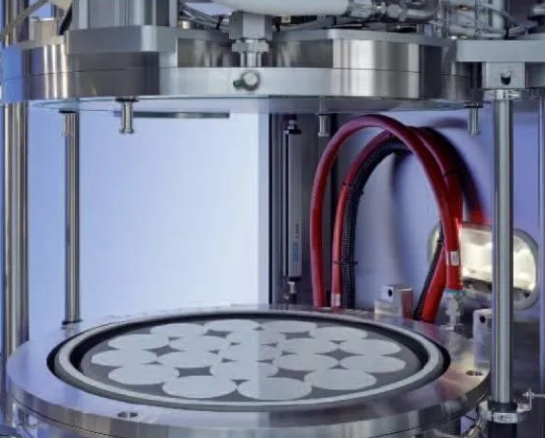

在GaN和SiC外延工艺中，MOCVD设备的石墨基座、托盘、喷淋板等长期承受氨气（强腐蚀性）、氢气（高温还原）及金属有机物的作用。TaC涂层凭借更强的化学惰性，耐蚀速率优于SiC涂层，且表面更不易起皮或掉粉，对颗粒控制更为有利。在氮化镓外延中，反应温度约1050~1100℃，NH₃热解产生的原子态氢对石墨有强反应性，而TaC涂层可有效保护石墨基座。在SiC外延中，反应温度1550~1650℃，传统SiC涂层接近承受极限，TaC涂层有望逐渐取代其应用。

3. 其他半导体工艺场景

在AlN单晶或特种陶瓷长晶中，TaC涂层被用作耐铝蒸汽、耐卤素气氛、耐更高共晶温度的隔离方案。在半导体高温热处理（如炉管设备）中，高纯烧结SiC部件本身已应用广泛，但TaC涂层可在更苛刻条件下提供额外防护。在光伏颗粒硅制造领域，硅烷流化床法内衬常用石墨+SiC涂层，但存在剥落导致碳含量超标问题，TaC涂层因其更高稳定性和耐蚀性，亦是潜在升级方向。

TaC涂层当前仍处于小规模、高壁垒、高增速的专业材料赛道，其需求主要来自SiC/GaN外延产能扩张、SiC单晶生长向大尺寸高良率演进，以及半导体制造对颗粒和金属污染控制趋严带来的部件升级。全球市场由海外龙头主导，但亚太地区尤其是中国，因本土SiC产业链扩产和零部件国产替代，增速显著。整体看，TaC涂层正从少数高端晶体生长场景逐步扩展至更多半导体高温、低污染、长寿命部件应用，行业增长确定性较强。
