半导体电子束量测与检测技术介绍

本文将介绍半导体电子束量测与检测技术。

从光学到电子束

在半导体制造领域，对微观结构的观测能力直接决定了芯片制造的精度与良率。随着芯片特征尺寸不断缩小，传统光学观测手段逐渐逼近其物理极限。根据瑞利判据，光学系统的分辨率受限于照明光源的波长。

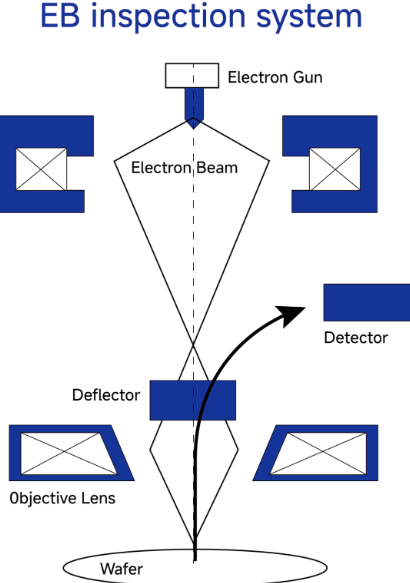

为了突破这一瓶颈，物理学界借助德布罗意“波粒二象性”理论，将电子波动的属性应用于材料观测。电子显微镜将电子源作为光源，通过电磁场加速和偏转带电电子，使其与待测材料相互作用，利用激发的电子形成图像。由于电子波的波长远小于光波，电子束能够分辨出比光学仪器小得多的物体形貌，从而打开了通往纳米世界的大门。在半导体制造流程中，电子束技术承担着量测和检测两大核心职能。

电子束量测

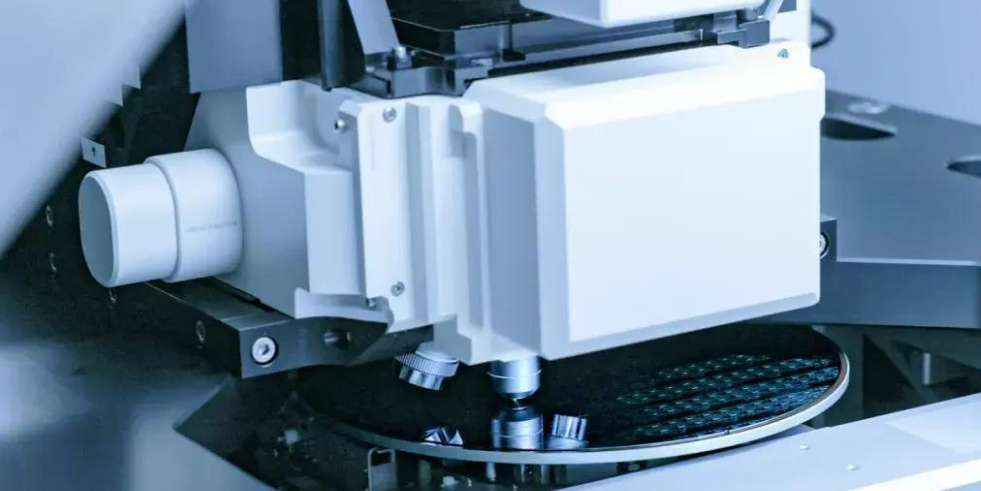

电子束量测主要用于芯片生产过程中的关键尺寸在线测量以及光刻机、涂胶显影设备等关键设备的性能监控。得益于电子束成像带来的高分辨率，该技术能准确对显影后检查和刻蚀后检查的关键尺寸进行量测，监测产线各类生产流程中晶圆关键尺寸的稳定性。在晶圆厂中，关键尺寸扫描电子显微镜（CD-SEM）是应用最广泛的量测设备之一，它负责在光刻、刻蚀等关键工序后精确测量线条宽度、边缘粗糙度等参数。为保护脆弱的光刻胶，现代CD-SEM通常采用低着陆能量进行作业。

电子束检测分为物理缺陷检测和电性缺陷检测两个部分。物理缺陷检测能够快速检测出待测图案和标准图案的差异，达到监控图形化质量的目的。在实际生产中，由于电子束扫描速度远慢于光学设备，晶圆厂通常采用“光学寻找+电子束复核”的混合策略，即先由光学检测设备标出可疑坐标，再由电子束缺陷复检设备前往这些坐标拍摄高分辨率图像进行精准判断。

电性缺陷检测，也常被称作电压衬度检测。该技术利用电子束的特性，通过大电流激发半导体器件内部的电压差异，检测和验证电路电学结构的完整性。当电子束照射到晶圆表面的金属接触孔时，如果孔底存在开路或空洞，电荷无法导走，表面就会积累电荷，导致二次电子产额改变，在图像上呈现出明显的亮暗对比。这些电性缺陷往往需要通过电学信号产生响应，而产线光学仪器则无法检测。电压衬度检测已成为寻找3D NAND和逻辑芯片底层电气故障的重要手段。

先进制程下的挑战与技术演进

随着半导体制造工艺向3纳米及更先进节点演进，芯片特征尺寸已逼近原子量级。GAAFET架构通过将沟道设计为垂直堆叠的纳米片，实现了对电流的全方位控制，但也带来了前所未有的量测挑战。例如，内侧墙形成过程发生在结构的内部，传统俯视CD-SEM无法观测；在数十纳米空间内交替生长的多层薄膜，需要精确知道每一层的厚度和界面质量；随着层数增加，底层残留物或空洞被厚层结构掩盖，传统表面检测无能为力。

为应对这些挑战，业界正推进多项技术创新。冷场发射技术在室温下工作，能产生更窄、更稳定、密度更高的电子束，大幅提升亚纳米级分辨率并加快成像速度。多电子束检测技术则通过同时使用成百上千根电子束进行扫描，将吞吐量提升数倍至数十倍，使电子束设备具备了在量产线进行大面积缺陷监测的能力。与此同时，现代电子束设备已全面集成AI算法，通过深度学习模型自动过滤无害干扰信号，精准提取真实缺陷。
