芯片中的EPI Layer是什么？有什么作用？

外延层的基本概念

外延（Epitaxy）是指在经过切、磨、抛等加工的单晶衬底上生长一层新单晶的过程。这层新生单晶层按衬底晶相延伸生长，故称为外延层（Epitaxial Layer），厚度通常为几微米。外延层与衬底可以是同一材料，也可以是不同材料，分别称为同质外延和异质外延。长了外延层的衬底称为外延片。外延生长的方法包括分子束外延（MBE）、金属有机CVD（MOCVD）和气相外延（VPE）等。

衬底与外延层的区别

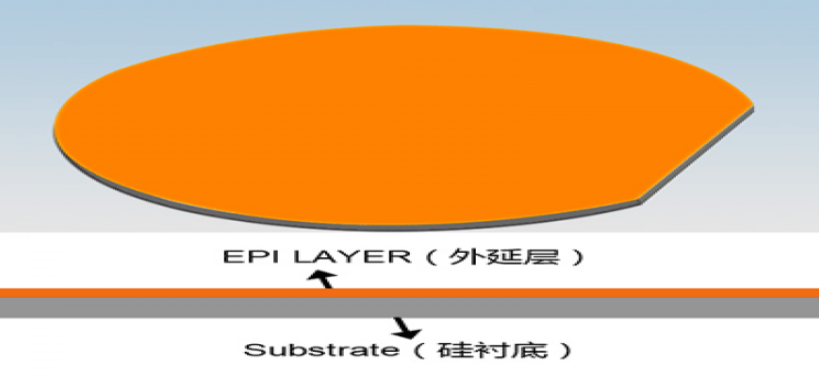

衬底是“底座”，主要提供机械支撑和晶向模板，厚度较大（12英寸晶圆通常约700多微米）。外延层是器件有源区的所在，厚度较薄（数微米至数十微米），其厚度、掺杂浓度、材料组分直接决定器件性能。两者定位差异显著：衬底负责兜底，外延层负责提供器件制作的平台。

外延层的作用

1.解决功率器件的击穿电压与导通电阻矛盾

功率器件希望击穿电压高且导通电阻低，但两者在衬底上相互制约——高击穿电压需要高电阻率（轻掺杂），而低导通电阻需要低电阻率（重掺杂）。外延层的解决方案是：采用重掺杂低阻衬底，上覆轻掺杂高阻外延层，器件做在外延层中以耐压，电流从漏极走时低阻衬底降低导通电阻，从而绕过这一矛盾。

2.抑制CMOS电路的闩锁效应

CMOS结构中存在寄生PNP和NPN管，触发后会产生正反馈导致芯片锁死或烧毁。轻掺杂外延层与衬底形成反向偏置PN结，阻挡衬底寄生电流；同时外延层高电阻率可拉高寄生电阻、降低寄生BJT增益，使闩锁更难触发。早期从bulk CMOS转向外延CMOS，很大程度上就是为了解决闩锁问题。

3.实现精确可控的掺杂

衬底掺杂在拉晶时已固定，无法提供薄层、精确可控或渐变掺杂的区域。外延生长可实时调整掺杂剂比例，实现任意浓度、任意梯度甚至多层不同掺杂的结构。此外，外延层的缺陷密度和晶体质量可以优于衬底。

4.支持异质集成

异质外延中衬底与外延层材料不同，如GaN功率器件在硅或SiC衬底上生长GaN，LED中蓝宝石衬底上生长GaN。此时衬底仅起支撑作用，性能完全依赖外延层。

5.提升分立器件性能

在分立二极管中，高掺杂衬底虽串联电阻低但反向击穿电压低，在外延层上制作PN结可兼顾低电阻与高击穿电压。双极晶体管中，外延层可作为掺杂浓度较低的集电区以提高击穿电压。在集成电路中，外延层可用于形成集电极并与衬底实现电性隔离。
